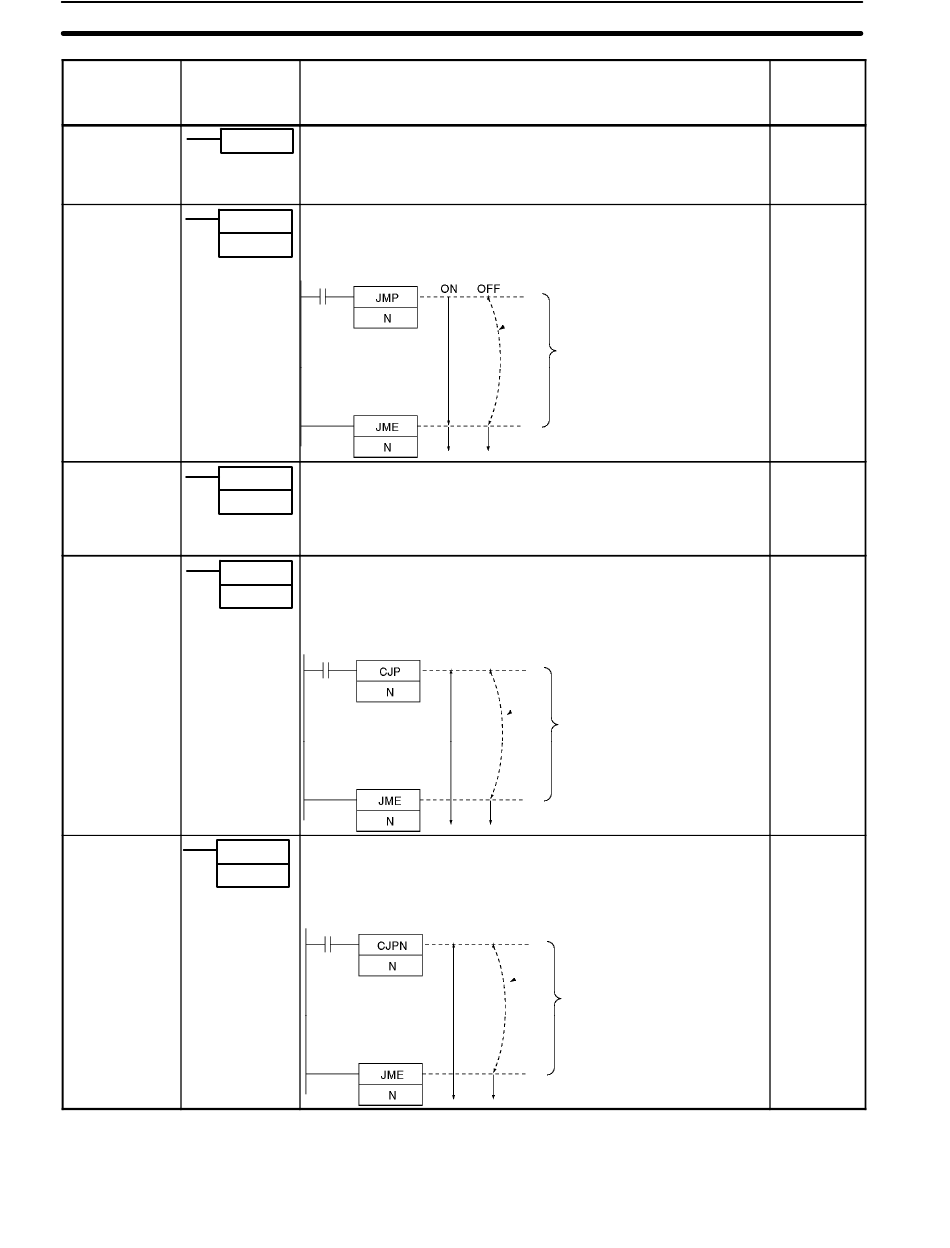

Instructions séquentielles de contrôle
Instruction Symbole/
Opérande
Mnémonique
Code
INTERLOCK
ILC(003)
CLEAR
ILC
003
JUMP
JMP(004)
JMP
004
N : Numéro de
saut
JUMP END
JME(005)
JME
005
N : Numéro de
saut
CONDITIONAL
CJP(510)
JUMP
CJP
510 N : Numéro de
saut
CONDITIONAL
CJPN(511)
JUMP
CJPN
511 N : Numéro de
saut
Verrouille toutes les sorties entre IL(002) et ILC(003) lorsque la
condition d'exécution pour IL(002) est OFF. IL(002) et ILC(003) sont
normalement utilisées par paire.
Lorsque la condition d'exécution pour JMP(004) est OFF, le programme
saute directement au premier JME(005) du programme ayant le même
N numéro de saut. JMP(004) et JME(005) sont utilisées par paire.
Instructions
exécutées
Indique la fin du saut effectué par les instructions JMP(004) ou
CJP(510).
N
L'instruction CJP(510) est l'opposé de l'instruction JMP(004).
Lorsque la condition d'exécution pour CJP(510) est ON, le
programme saute directement au premier JME(005) du programme
N
ayant le même numéro de saut. CJP(510) et JME(005) sont utilisées
par paire.
Condition
d'exécution
OFF
Instructions
exécutées
L'instruction CJPN(511) est à peu près identique à l'instruction JMP(004).
Lorsque la condition d'exécution pour CJP(004) est OFF, le programme saute
N
directement au premier JME(005) du programme ayant le même numéro de
saut. CJPN(511) et JME(005) sont utilisées par paire.
Condition
d'exécution ON
Instructions
exécutées
Fonction
Condition d'exécution
Instructions
sautées
Les instructions de cette
zone ne sont pas
exécutées et l'état des
sorties est maintenu. Le
temps d'exécution de ces
instructions est éliminé.
Condition
d'exécution
ON
Instructions
sautées
Les instructions de cette
zone ne sont pas
exécutées et l'état des
sorties est maintenu. Le
temps d'exécution de ces
instructions est éliminé.
Condition
d'exécution OFF
Instructions
sautées
Les instructions de cette
zone ne sont pas
exécutées et l'état des
sorties est maintenu. Le
temps d'exécution de ces
instructions est éliminé.
Chapitre 10-3
Localisation
Condition
d'exécution
Sortie
Facultative
Sortie
Obligatoire
Sortie
Facultative
Sortie
Obligatoire
Sortie
Facultative
385
