Fonds De Panier D'extension Cs1; Modèles De Fonds De Panier D'extension Cs1; Composants Et Réglage Des Interrupteurs - Omron SYSMAC CS1 Série Guide D'installation

Fonds de panier
CS1W-BCjjj (3, 5, 8, ou 10 emplacements)

3-5-3 Fonds de panier d'extension CS1

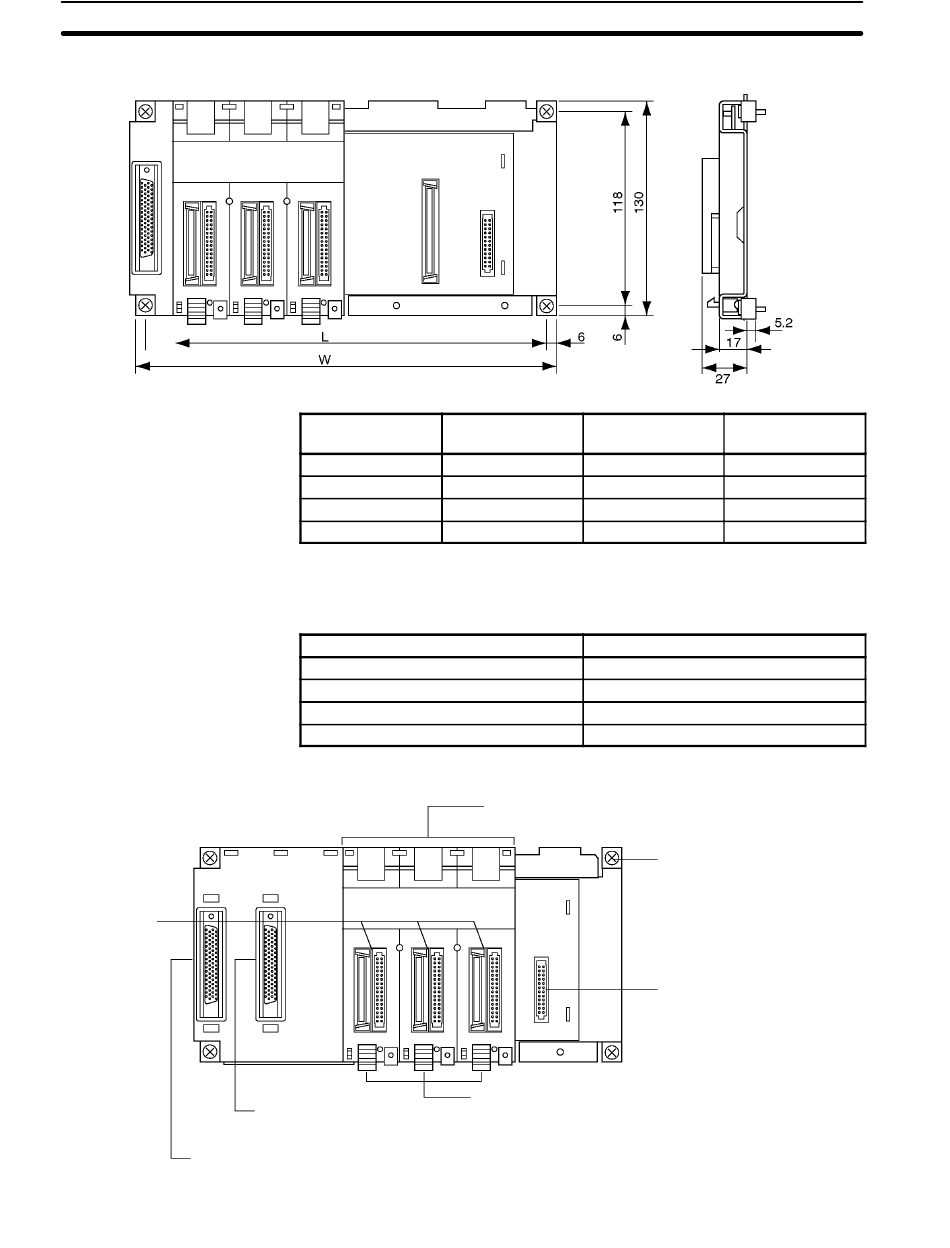

Modèles de fonds de panier d'extension CS1
Composants et réglage des interrupteurs
Unit connectors
Connecteur de câble d'E/S
(pour connexion du rack précédant)
Modèle
CS1W-BC033
CS1W-BC053
CS1W-BC083
CS1W-BC103
Nombre d'emplacements
3 emplacements
5 emplacements
8 emplacements
10 emplacements
Connecteur de câble d'E/S
(pour connexion du rack suivant)
Nombre
d'emplacements
3 246
5 316
8 421
10 491
CS1W-BI033
CS1W-BI053
CS1W-BI083
CS1W-BI103
Emplacement d'installation d'unité
(pour installation de chaque unité)
Levier de verrouillage d'unité
(Fixer chaque unité. Appuyer sur le
levier de verrouillage pour déposer
l'unité)
Chapitre
L (mm) l (mm)
260
330
435
505
Modèle
Vis d'installation de fond de
panier (4 vis M4)
Connecteur d'unité d'alimentation
3-5
127
