Caractéristiques des unités d'E/S de base et à haute densité

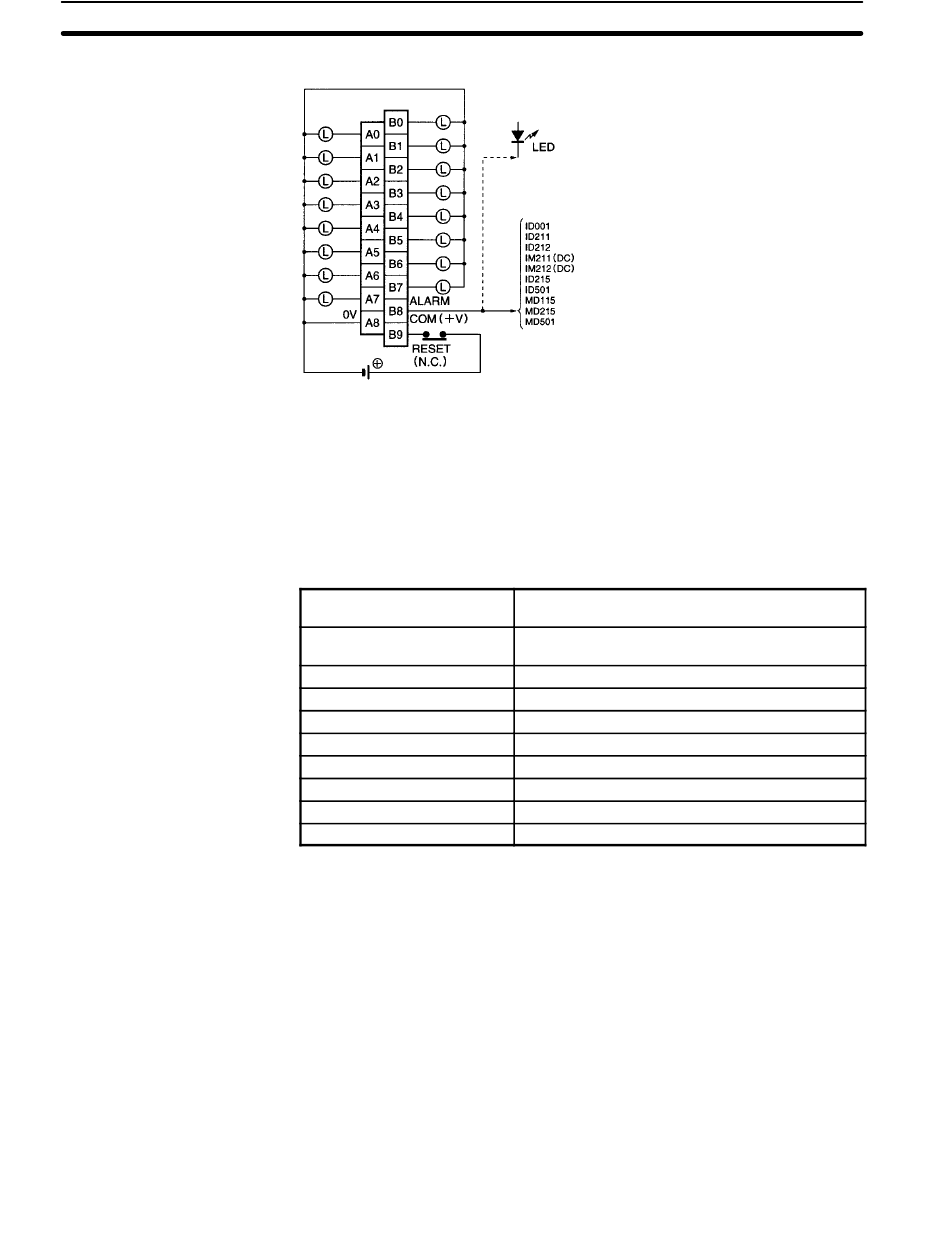

Connexions aux bornes
Rem. Lorsque la sortie ALARM passe à ON, enlever la cause du courant fort et puis couper l'alimentation d'éner-
gie externe pendant environ 1 seconde. Après confirmation de la suppression de la cause, passer à nou-
veau l'alimentation à ON pour remettre à zéro la sortie. Comme montré dans le diagramme, il est recom-
mandé qu'un relais ou qu'un commutateur passe de ON à OFF, seulement l'alimentation externe doit être
préalablement correctement connectée à B9 (+V). S'assurer que ce relais ou cet interrupteur ait une capa-
cité de contact supérieure à la consommation courante d'alimentation externe (35 mA + charge courante
minimale).
C200H-OA221 Unité de sortie Triac
674
24 Vc.c.
Capacité de commutations
Max.
Capacité de commutations
Min.
Courant de fuite
Tension résiduelle
Temps de réponse à ON
Temps de réponse à OFF
Nombre de circuits
Consommation interne
Caractéristiques du fusible
Poids
+24 Vc.c.
1 A 250 Vc.a., 50/60 Hz (4 A/Unité)
10 mA (charge résistive)/40 mA (charge inductive)
10 Vc.a.
3 mA (100 Vc.a.) max./6 mA (200 Vc.a.) max.
1,2 V max.
1 ms max.
1/2 de la fréquence de charge ou moins.
1 (8 points/commun)
140 mA 5 Vc.c. max.
5 A 250 V (Æ 5,2 x20)
250 g max.
Annexe A
