· Utilisée dans un verrouillage (Instructions IL - ILC)

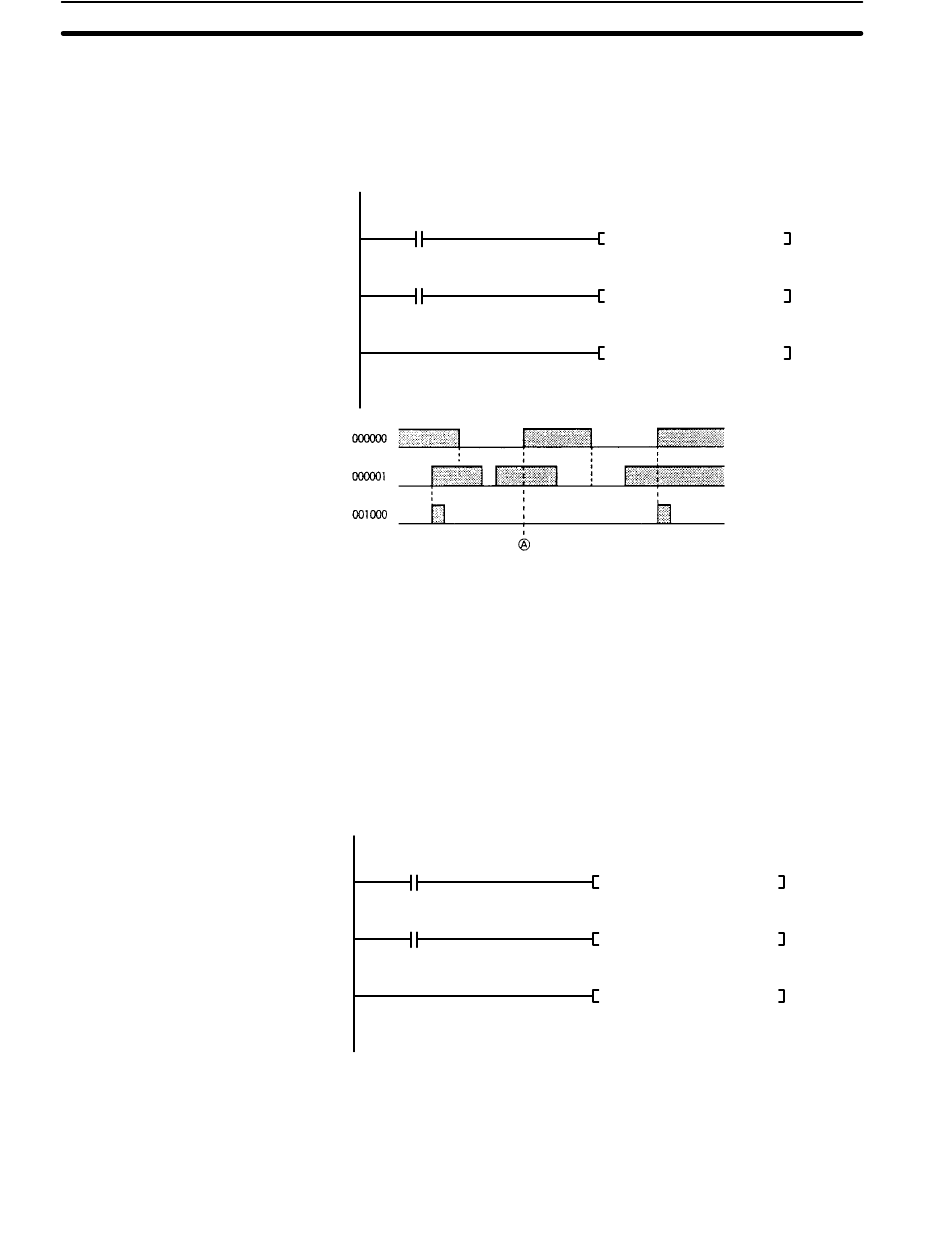

Dans l'exemple suivant, le drapeau de la valeur précédente maintient la valeur
verrouillée précédente et ne produit pas une sortie différenciée au point A
parce que la valeur n'est pas mise à jour pendant que le verrouillage est effec-
tif.
0000
00
0000
01
IL est en cours
d'exécution
· Une instruction différenciée sur front descendant (Instruction DIFD ou %)
sortira à ON seulement lorsque la condition d'exécution est à OFF et que le
drapeau pour la valeur précédente est à ON.
· Les deux instructions différenciées de types ascendant et descendant mettent
la sortie à OFF dans le cycle suivant.
· Utilisée dans des sauts (Instructions JMP - JME) : Dans l'exemple suivant,
si l'entrée CIO 000001 passe de OFF à ON après que l'entrée CIO 000000
passe à ON (passage à ON de la sortie CIO 001000), la sortie CIO 001000
repasse à ON dans le cycle suivant si l'entrée CIO 000000 passe à OFF dû à
un saut.
0000
00
0000
01
· Ne pas utiliser le drapeau toujours à ON ou A20011 (Drapeau de premier
cycle) comme le bit d'entrée pour une instruction différenciée ascendante.
L'instruction n'est jamais exécutée.
· Ne pas utiliser le drapeau toujours à OFF comme le bit d'entrée pour une
instruction différenciée descendante. L'instruction n'est jamais exécutée.
Chapitre
(002)
IL
(013)
DIFU 001000
(003)
ILC
IL est en cours
d'exécution
(004)
JMP 0010
(013)
DIFU 001000
(003)
JME 0010
