8-1-5 Enregistrement de la table des E/S
302
ment, même s'il est vide et les deux derniers mots alloués à chaque rack ne sont
pas utilisés parce que les racks esclaves ne disposent que de 8 emplacements.
L'Unité maître et l'Unité esclave n'ont pas besoin de mots.

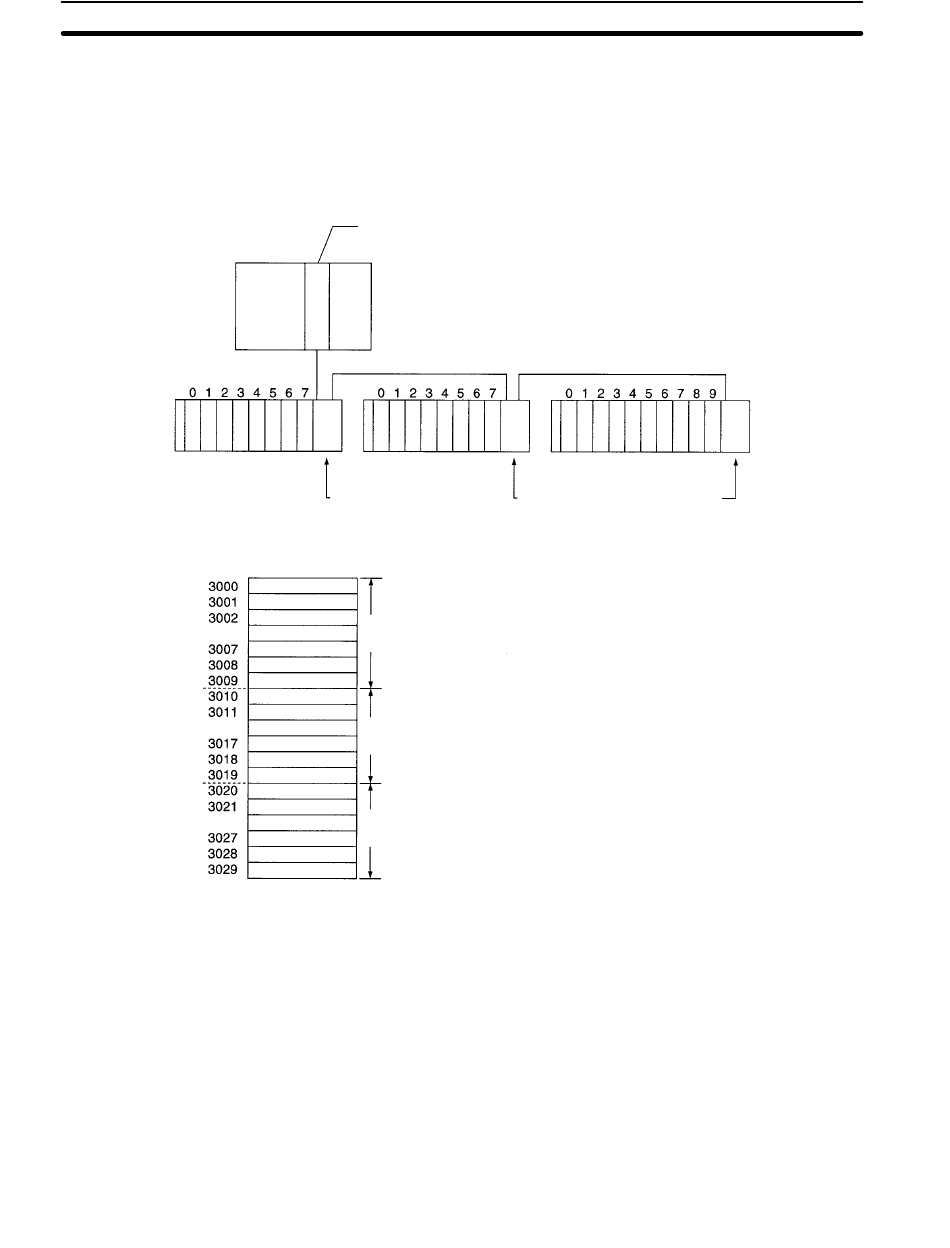

L'exemple suivant illustre l'allocation de mots à 3 racks esclaves.
Unité maître d'E/S déportées
SYSMAC BUS
E/S déportée SYSMAC BUS
19 20 21 22 23 24 25 26
Unité esclave
avec numéro 0
1
2
3
Unité esclave avec
:
numéro 0
8
Non utilisé.
Non utilisé.
9
10
:
Unité esclave avec
numéro 1
16
17
18
19
20
Unité esclave avec
:
numéro 2
26
Non utilisé.
Non utilisé.
Après installation des Unités suivantes, il faut utiliser un périphérique de pro-
grammation (Console de programmation ou CX-Programmer) pour enregistrer
(écrire) dans la table des E/S.
· Unités d'E/S de base
· Unités d'E/S spéciales
· Unités Bus UC CS1
· Racks d'E/S esclaves déportée SYSMAC BUS
9 10 11 12 13 14 15 16 17 18
Unité esclave
Unité esclave
avec numéro 2
avec numéro 1
