Zone CIO
Liaisons aux API
C200HX/HG/HE, C200HS,
et C200H
Initialisation de la zone
de liaison
1, 2, 3...
Fonctionnement du bit
de maintien IOM
Forçage des bits
244
Les mots de la zone de liaison qui ne sont pas utilisées pour des liaisons de don-
nées ou des liaisons PC Link peuvent être utilisés seulement dans le pro-
gramme.
Unité
Controller
Unité Centrale
Link

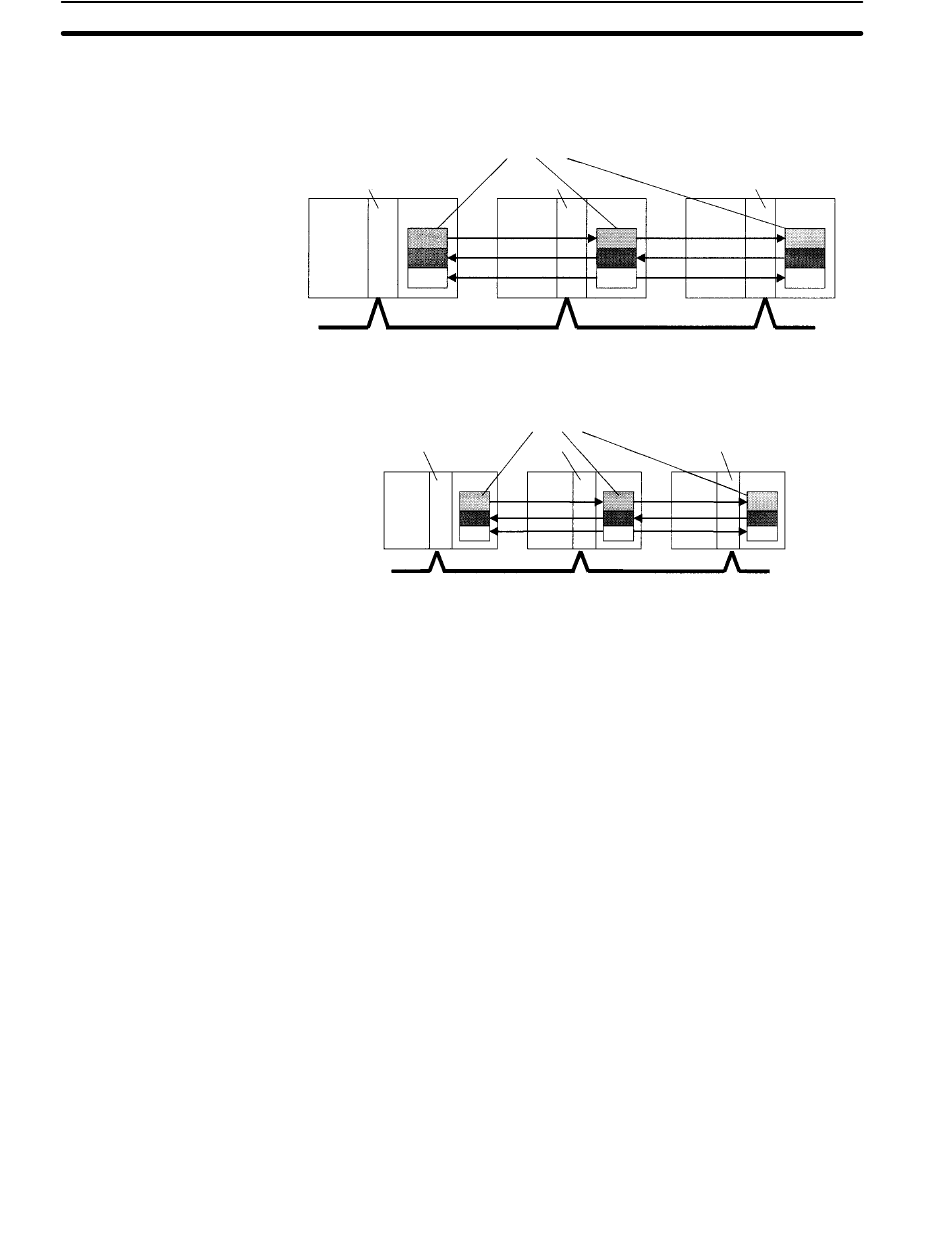

Les mots de la zone de liaison sont également alloués à des systèmes PC Link
lorsqu'une liaison API est créée en connectant des unités PC Link.
Unité PC
Link
Les mots de la zone de liaison CIO 1000 à CIO 1063 des API série CS1corres-
pondent aux mots de la zone de Relais de liaison LR 00 à LR 63 pour les liaisons
de données créées dans les API C200HX/HG/HE et les liaisons PC Link créées
dans les API C200HX/HG/HE, C200HS, ou C200H. Lors de la conversion des
programmes de C200HX/HG/HE, C200HS, ou C200H pour les utiliser dans les
API série CS1, changer les adresses LR 00 à LR 63 en leurs adresses équiva-
lentes dans la zone de liaison CIO 1000 à CIO 1063.
Les contenus de la zone de liaison sont effacés dans les cas suivants :
1. Le mode de fonctionnement passe du mode PROGRAM au mode RUN ou
MONITOR ou vice-versa et le bit de maintien IOM est à OFF.
2. L'alimentation de l'API est périodique et le bit de maintien IOM est à OFF ou
non protégé dans le setup de l'API.
3. La zone de liaison est effacée à partir d'un périphérique de programmation.
4. Le fonctionnement de l'API est arrêté lorsqu'une erreur fatale autre qu'une
erreur FALS(007) apparaît (les contenus de la zone de liaison sont mainte-
nus quand FALS(007) est exécutée).
Si le bit de maintien IOM (A50012) est à ON et que la configuration "du bit de
maintien IOM au démarrage" dans le setup de l'API permet de protéger le bit de
maintien, les contenus de la zone de liaison ne sont pas effacés lorsque l'ali-
mentation de l'API a effectué un cycle.
Si le bit de maintien IOM (A50012) est à ON, les contenus de la zone de liaison
ne sont pas effacés lorsqu'une erreur fatale apparaît ou que le mode fonctionne-
ment passe du mode PROGRAM au mode RUN/MONITOR ou vice-versa.
Les bits de la zone de liaison peuvent être en configuration et en remise à zéro
forcées.
Rem. Lorsqu'on désigne des adresses en programmation ou en allocation à l'intérieur
des unités d'E/S spéciales C200H, "LR 00" à "LR63" spécifieront CIO 1000 à
Zone de Liaisons
Unité
Controller
Unité Centrale
Link
Réseau Controller Link
Zone de Liaisons
Unité Unité PC
Unité
Link
Centrale
Centrale
Chapitre 7-4
