Echanges de données avec les Unités Bus UC
1, 2, 3...
Commandes FINS
Unité de communica- Unité d'E/S spéciales
tions séries
Initialisation des Unités
d'E/S spéciales
Désactivation du
rafraîchissement
cyclique des Unités
d'E/S spéciales
par les mots alloués à chaque Unité. Le temps des transferts de données
dépend du modèle utilisé.
1. Données transférées à la mise sous tension de l'API.
2. Données transférées au redémarrage de l'Unité.
3. Données transférées lorsque c'est nécessaire.
Certains modèles assurent des transferts de données dans les deux directions
de la zone DM vers l'Unité et de l'Unité vers la zone DM. Pour plus de détails sur
les transferts de données, voir le Manuel d'exploitation de l'Unité.
L'instruction CMND(490) peut être ajoutée au programme à contacts afin de lan-
cer une commande FINS vers l'Unité d'E/S spéciales.
Unité d'E/S spéciales

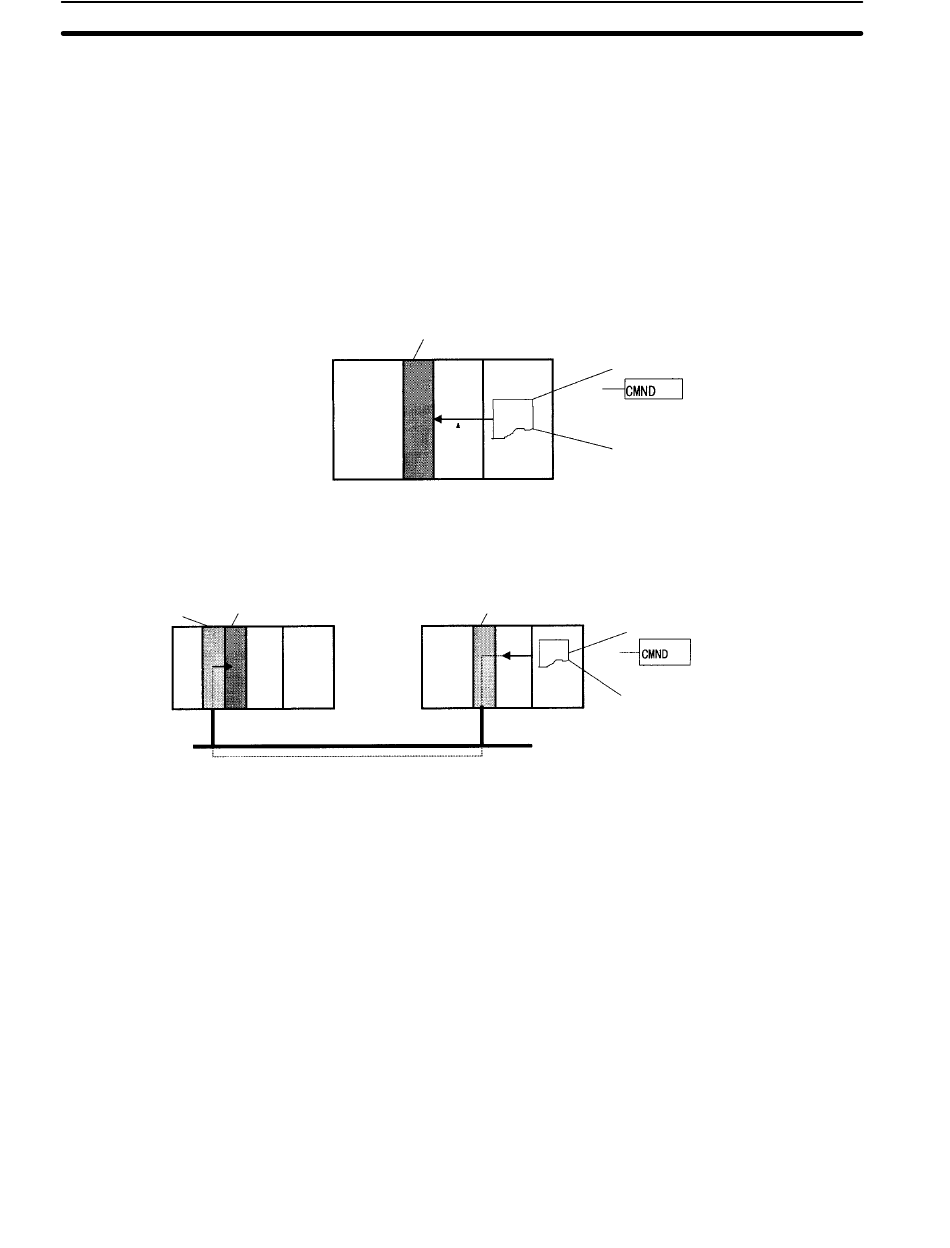

Transmission commande FINS
Des commandes FINS peuvent être transmises aux Unités d'E/S spéciales
d'autres API du réseau, et pas seulement à l'API local.
Unité de communications séries
UC
Transmission commande FINS
Les Unités d'E/S spéciales sont initialisées à la mise sous tension de l'API ou
bien lorsque le bit de redémarrage de l'Unité est mis à ON. Le drapeau d'initiali-
sation de l'Unité d'E/S spéciales (A33000 à A33515) est mis à ON pendant l'ini-
tialisation de l'Unité.
Le rafraîchissement des E/S (rafraîchissement cyclique des E/S ou rafraîchis-
sement par IORF(097)) n'est pas effectué pour une Unité d'E/S spéciales tant
que son drapeau d'initialisation est ON.
Dix mots sont alloués à chaque Unité d'E/S spéciales dans la zone des Unités
d'E/S spéciales (CIO 2000 à CIO 2959), selon le numéro d'Unité spécifié sur la
face avant de chaque Unité. Les données qui sont dans la zone des Unités d'E/S
spéciales sont rafraîchies dans l'UC lors de chaque cycle du rafraîchissement
des E/S (immédiatement après l'exécution de l'instruction END(001)).
Le rafraîchissement des E/S peut être très long si le système compte trop d'Uni-
tés spéciales. Si le rafraîchissement des E/S demande trop de temps, le Setup
de l'API peut être paramétré pour désactiver le rafraîchissement cyclique de
certaines Unités d'E/S spéciales (les bits de désactivation du rafraîchissement
cyclique des Unités d'E/S spéciales sont aux adresses 226 à 231 du Setup de
l'API).
UC
La commande FINS lorsque
CMND(490) a été exécutée dans
le programme.
UC
La commande FINS lorsque
CMND(490) a été exécutée dans
le programme.
