Installation
Connexions des câbles

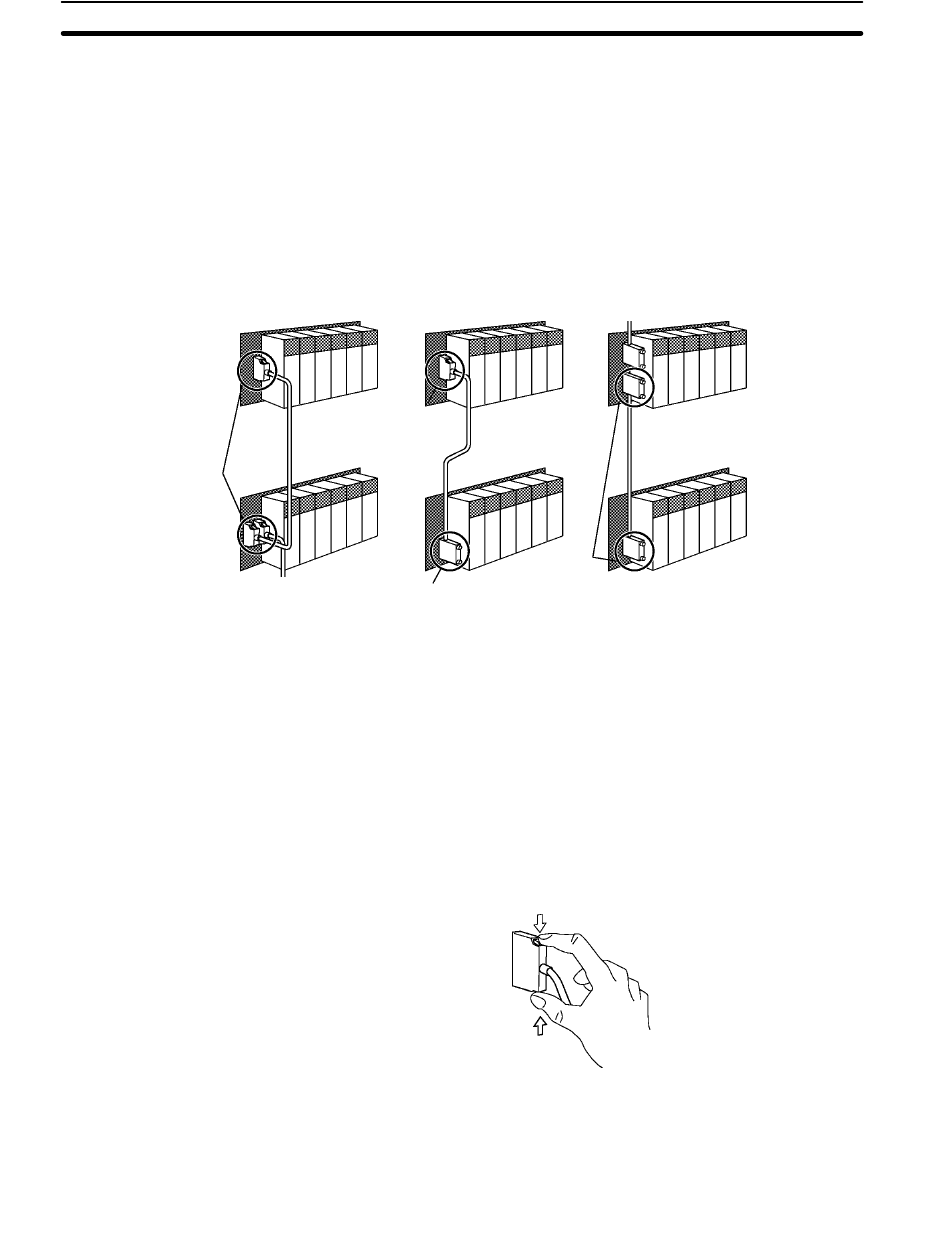

CS1 ® CS1
Câble de connexion d'E/S
Ce câble dispose de connec-
teurs à verrouillage simple aux
deux extrémités.
Rack UC ou rack
d'extension CS1
Connecteurs à
verrouillage
simple
Deux types de connecteurs équipent les câbles de connexion des E/S : connec-
teurs simples pour les racks CS1 et connecteurs à vis pour les racks C200H.
CS1 ® C200H
Câble de connexion d'E/S
Ce câble dispose d'un connec-
teur de verrouillage simple à
une extrémité et d'un connec-
teur vissé à l'autre.
Rack UC ou rack
d'extension CS1
Connecteur à
verrouillage simple
Rack d'extension
CS1
Visser le
connecteur
Les connecteurs n'offrent qu'une seule possibilité d'insertion ; il est impossible
de les insérer à l'envers. Lors de l'insertion d'un conducteur, vérifier la qualité de
l'insertion.
Connexion des connecteurs à verrouillage simples
Appuyer sur les onglets qui sont à l'extrémité du connecteur et insérer le con-
necteur jusqu'au moment où il se fixe. Si le connecteur n'est pas complètement
inséré, l'API ne fonctionnera pas correctement.
Connexion des connecteurs à vis
Insérer le connecteur. Le fixer en serrant les deux vis à un couple de 0,2 Nm. Si le
C200H ® C200H
Câble de connexion d'E/S
Ce câble dispose de con-
necteurs vissés aux deux
extrémités.
Rack d'extension
d'E/S C200H
Rack d'extension
Rack d'extension
d'E/S C200H
d'E/S C200H
Visser le
connecteur
Chapitre
5-2
185
