Dimensions De L'unité Avec Fond De Panier Et Connecteur - Omron SYSMAC CS1 Série Guide D'installation

Unités d'E/S de base
Unités avec un connecteur à 40 broches
Unité à 32 points
Unité à 32 points
Voyant F (fusible
grillé)

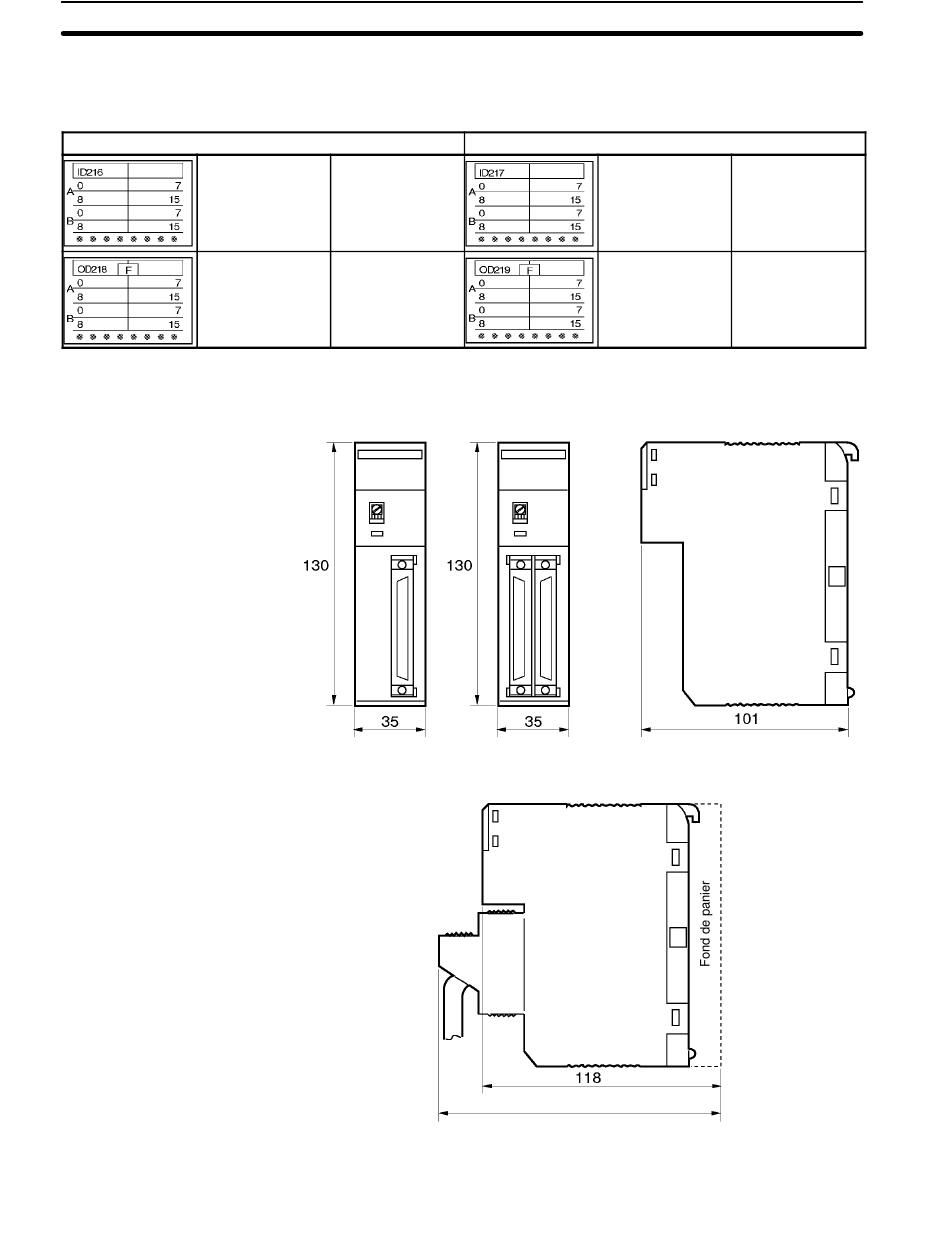

Dimensions
Dimensions de l'Unité avec fond de panier et connecteur
dire que le réglage du numéro d'E/S est sans effet sur les affectations. Les mots
sont affectés aux unités selon leur position sur le rack, comme pour les Unités
d'E/S de base.
C200H-ID216
C200H-OD218
1. Unités avec un
connecteur à 40 broches
Rem. La hauteur de l'Unité, y compris le fond de panier, est supérieure de 5 mm sur le
fond de panier de l'UC et le fond de panier d'extension CS1 (123 et 148 mm).
Unités avec deux connecteurs à 40 broches
Unité à 64 points
Unité à 64 points
Voyant F (fusible
grillé)
2. Unités avec deux
connecteur à 40 broches
(Voir Rem.)
Approx. 143
(Voir Rem.)
Chapitre 3-6
C200H-ID111
C200H-ID217
C200H-OD219
143
