Caractéristiques des unités d'E/S de base et à haute densité
Comme présenté dans le tableau de sortie d'alarme ci-dessous, il y a un voyant d'alarme et un bit de sortie
d'alarme toutes les deux sorties. Les bits de voyant d'alarme et de sortie d'alarme fonctionnent de la même façon
que lorsqu'une alarme est détectée.
La protection thermique fonctionne également pour deux sorties à la fois. Si le niveau de protection thermique est
détecté pour l'une des sorties, l'autre sortie passera aussi à OFF.
Le transistor de sortie est équipé d'un radiateur. Si seulement une des sorties est court-circuitée, la génération de
la chaleur sera équilibrée avec le rayonnement thermique et la température de jonction de transistor peut aug-
menter suffisamment pour activer la protection thermique. Les bits de voyant d'alarme et de sortie d'alarme, fonc-
tionnent cependant, pour que l'alarme puisse être détectée.
Comment cela fonctionne

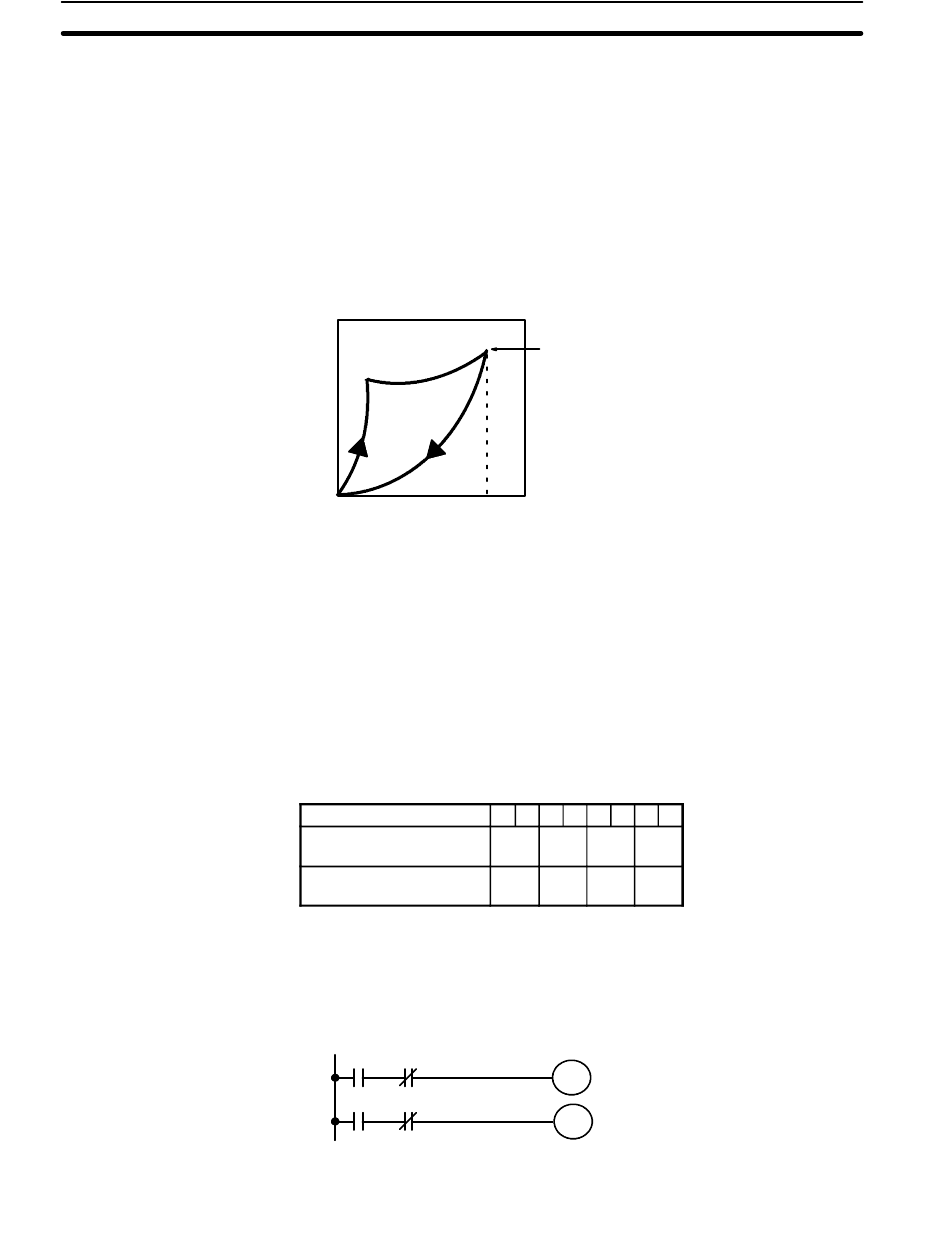

Lorsque la protection de court-circuit s'active, la sortie montre les caractéristiques montrées ci-dessous.
Effacement de l'alarme
Lorsque le court-circuit est eliminé, remettre à zéro l'unité en appuyant sur le bouton de RAZ. Le voyant d'alarme
s'arrête, le bit de sortie d'alarme passe à OFF et la sortie sera remis à zéro.
Restrictions sur le fonctionnement
Bien que le C200H-OD214 soit équipé de protection contre les courts-circuits, ces protections protègent les cir-
cuits internes contre les courts-circuits momentanément dans la charge. Conserver des courts-circuits pour un
certain temps causera l'élévation interne de la température, la détérioration des éléments, la décoloration du boî-
tier ou du circuit imprimé, etc. Respecter par conséquent les restrictions suivantes.
Si un court-circuit se produit dans une charge externe, passer immédiatement à OFF la sortie correspondante. Le
C200H-OD214 passe à ON le bit de sortie d'alarme qui correspond au nombre de sorties de charges externe.
Chaque paire de sorties partagent un voyant d'alarme et un bit d'alarme comme montré ci-dessous (les bits 12 à
15 ne sont pas utilisés et ne peuvent pas être utilisés comme bit de travail).
Le voyant d'alarme et le bit de sortie d'alarme pour la sortie court-circuitée passent tous les deux à ON même si
seule une des sorties est court-circuitée. Les deux sorties devraient être déconnectées jusqu'à ce que le cour-cir-
cuit puisse être analysé.
Exemple de programmation
S'il y a un court-circuit dans une sortie, il faut que le programme mette la sortie à OFF. Supposons que l'Unité soit
installée en CIO 000. Un programme qui passe à OFF les bits de sortie 00 et 01 est présenté ci-dessous.
Puisque le bit de sortie d'alarme 08 recouvre les deux bits de sortie 00 et 01, ces deux sorties sont forcées à OFF
dès que le bit 08 passe à ON (les bits A et B peuvent être n'importe quel autre bit requis dans le programme).
670
Tension
de sortie
0
Numéro de sortie
Numéro de voyant
d'alarme
Numéro de point de sortie
d'alarme.
A
00008
B
00008
Point de sortie
d'alarme limite
contre les
surintensités
Courant de sortie :
2 A (valeur minimale)
0
1
2
3
4
5 6
0
2
4
6
08
09
10
11
00000
00001
Annexe A
7
