Configuration étendue du système
CompoBus/D (DeviceNet)
CompoBus/S
84

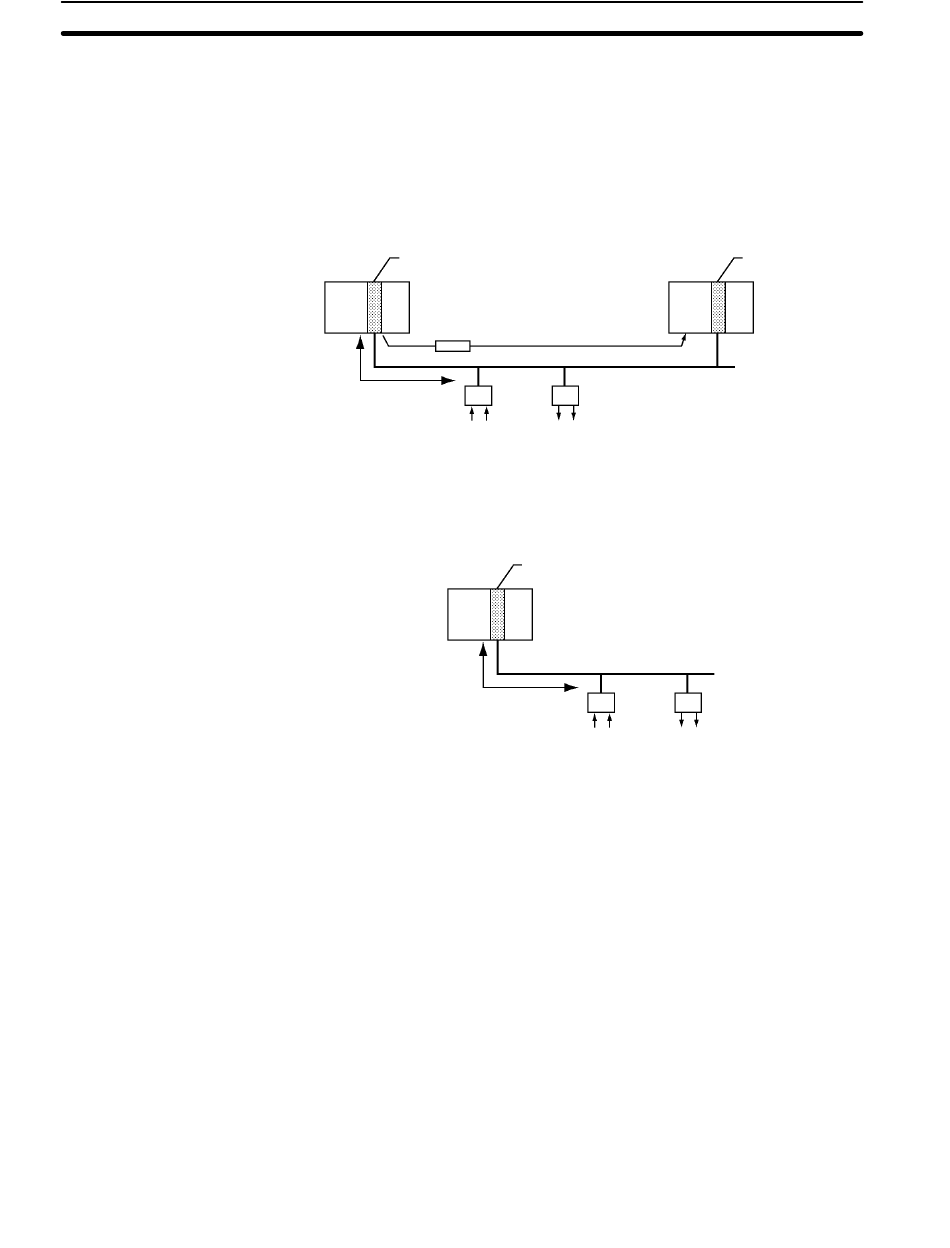

CompoBus/D est un réseau multiconstructeur consistant en un contrôle multi-
bits et un système d'information et il est conforme à la spécification de Device-
Net. Connecter une Unité maître CompoBus/D au réseau permet des communi-
cation à E/S déportées entre l'API et les esclaves dans le réseau. Les communi-
cations à E/S déportées permettent des E/S à grande capacité et des affecta-
tions déterminées par l'utilisateur. Des bornes à E/S analogiques sont utilisées
pour les esclaves. Des communications de messages sont possibles entre les
API et entre l'API et les périphériques DeviceNet fabriqués par d'autres socié-
tés.
Unité maître
CompoBus/D
Messages
E/S déportées
CompoBus/S est un bus ON/OFF à grande vitesse pour communications à E/S
déportées. Connecter une unité maître CompoBus/S au réseau permet des
communications à E/S déportées entre l'API et les esclaves. Des communica-
tions à grande vitesse sont réalisées avec 256 points dans un temps de cycle de
1 ms max.
Esclaves CompoBus/D
Unité maître CompoBus/S
CompoBus/S
E/S déportées
