Unités d'E/S de base

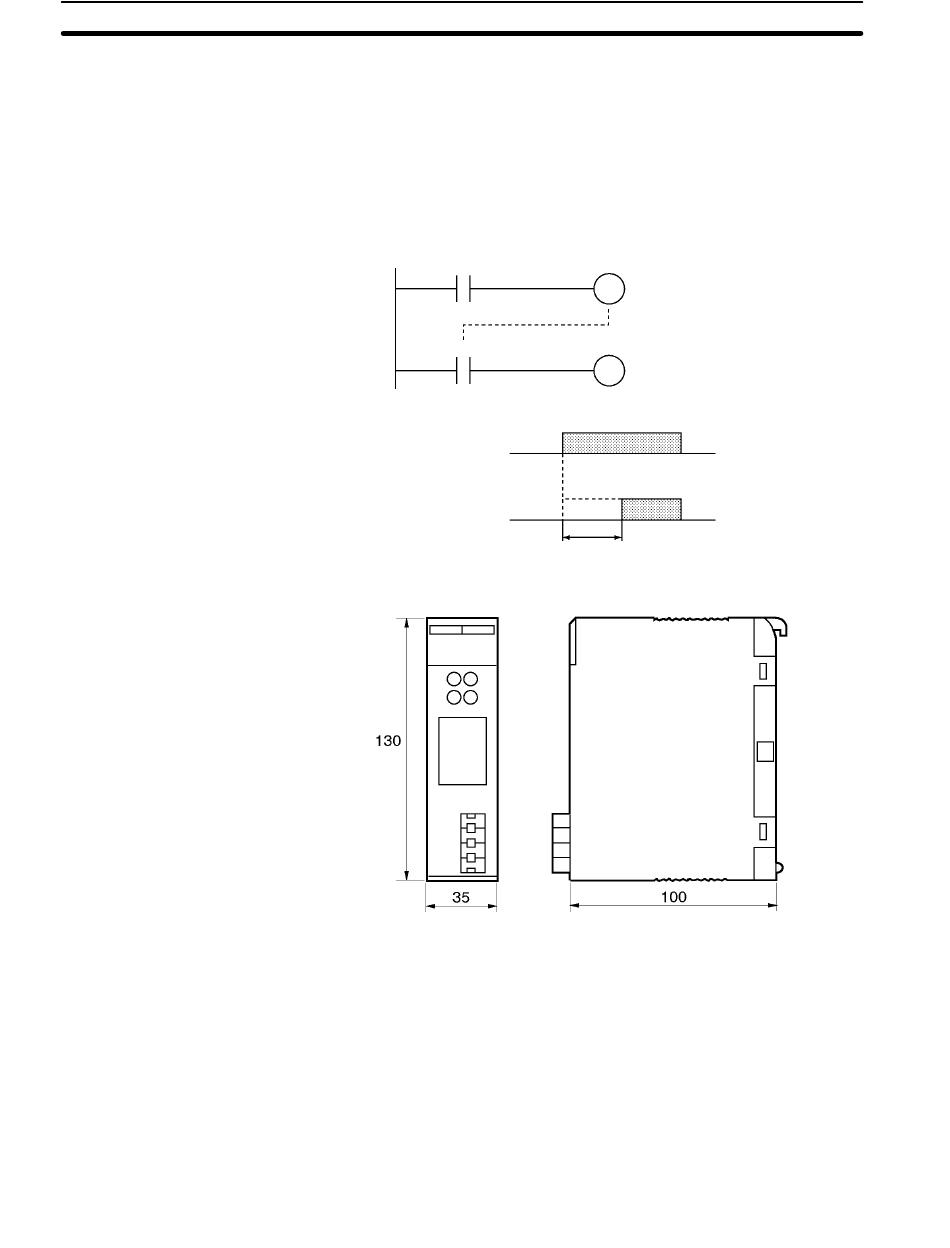

Fonctionnement du temporisateur

Dimensions
· Lorsque l'Entrée de démarrage de L'horloge se met à l'état ON, les bits Timer
Set affectés à l'Unité de temporisation analogique (bits 00 à 03 du mot n) pas-
sent à l'état ON, et l'horloge analogique fonctionne. Le voyant de réglage de
l'temporisateur (SET) de l'Unité de temporisation analogique s'allume.
· Après écoulement du temps spécifié par la résistance variable interne ou la
résistance variable externe, la Sortie de fin de l'unité (bits 08 à 11 du mot n)
passe à l'état ON, et la Sortie de temporisation passe à l'état ON. Le voyant
TIME UP de l'Unité de temporisation analogique s'allume.
Entrée début de temporisation
Mot n bit 08 à 11
Drapeau de fin
Entrée début
de tempo.
Sortie fin de
tempo.
Chapitre
Bit réglage tempo.
Mot n bit 00 à 03
Sortie fin de tempo.
Temps réglé
