Conseils d'utilisation
9-2
Conseils d'utilisation
9-2-1 Drapeaux de condition
Utilisation des drapeaux
de condition
364

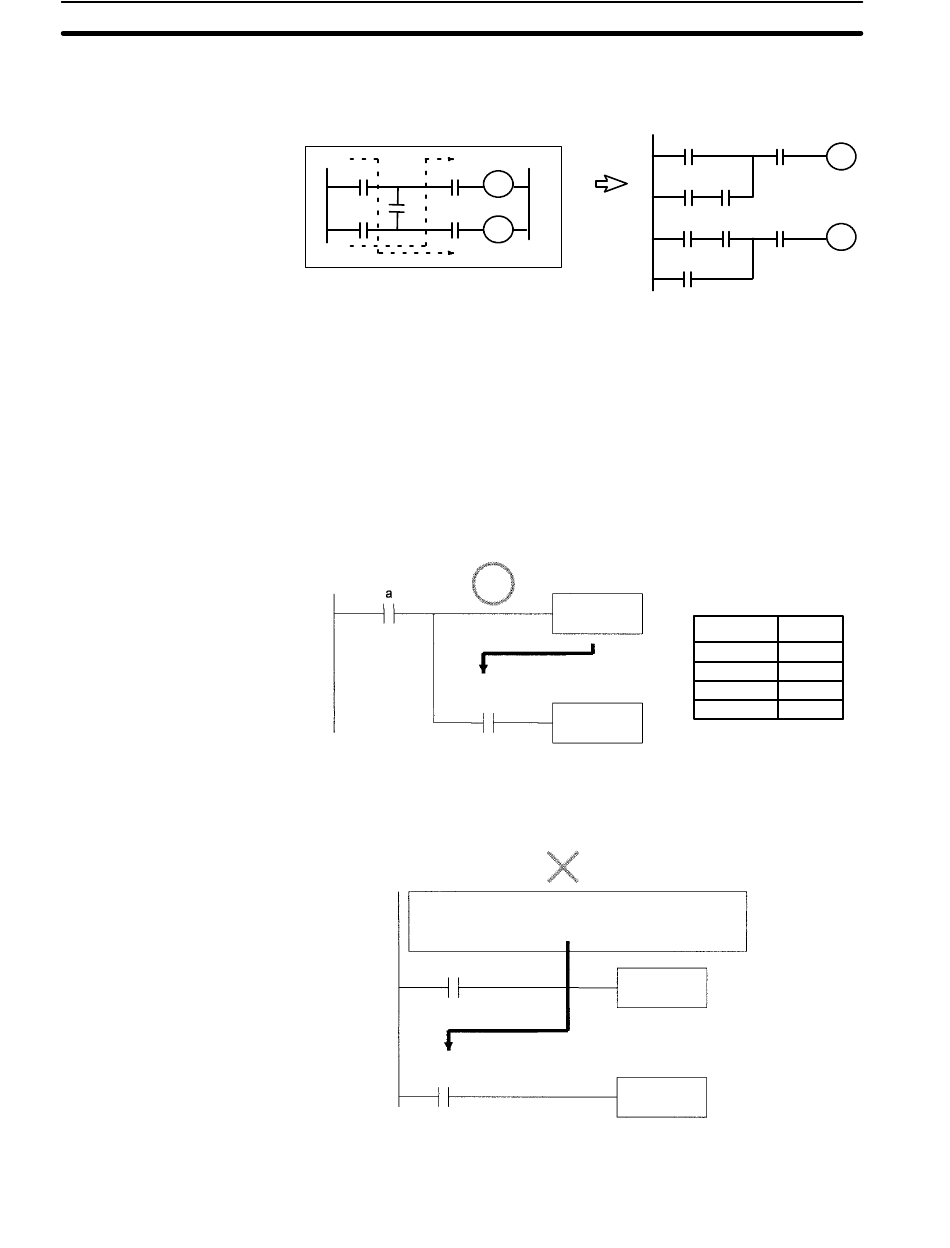

Réécrire les segments de gauche. Ils ne peuvent pas être exécutés.
Les flèches montrent le signal (flux) lorsque le segment est composé de relais de
commande.
A
B
E
C
D
Les drapeaux de condition sont partagés par toutes les instructions et changent
pendant un cycle selon les résultats d'exécution des instructions individuelles.
Ainsi, s'assurer d'utiliser les drapeaux de condition sur une sortie branchée avec
la même condition d'exécution immédiatement après une instruction pour
refléter les résultats de l'exécution d'instruction. Ne jamais connecter un dra-
peau de condition directement à la barre de bus parce que ceci peut refléter des
résultats d'exécution pour d'autres instructions.
Exemple : Utilisation des résultats d'exécution d'instruction A
Utilisation correcte
Drapeau de
condition
Exemple : =
La même condition d'exécution (a) est utilisée pour les instructions A et B pour
exécuter l'instruction B selon les résultats d'exécution de l'instruction A. Dans ce
cas, l'instruction B sera exécutée selon le drapeau de condition seulement si l'in-
struction A est exécutée.
Utilisation incorrecte
Drapeau de condition
Exemple : =
Si le drapeau de condition est connecté directement à la barre de bus gauche,
l'instruction B est exécutée en fonction des résultats d'exécution du segment
précédent si l'instruction A n'est pas exécutée.
R1
R2
Instruction A
Reflète les résultats
d'exécution de l'in-
struction A.
Instruction B
Segment précédent
Instruction A
Refléte les résultats d'exécution
du précédent segment si l'in-
struction A n'est pas exécutée.
Instruction B
Chapitre
9-2
A
B
R1
C
E
A
E
D
R2
C
Mnémonique
Instruction Opérande
LD
a
Instruction A
AND
=
Instruction B
