Zones paramètre
7-18 Zones paramètre
Setup de l'API
Table d'E/S enregistrée
0 1
Table de routage
La zone paramètre peut être accédée seulement à partir d'un périphérique de
programmation, contrairement aux zones de données dans la mémoire d'E/S,
qui peuvent être utilisées dans des opérandes d'instruction. La zone paramètre
est constituée des parties suivantes :
· Le Setup de l'API
· La table d'E/S enregistrée
· La table de routage
· Les configurations de l'Unité de Bus UC CS1
L'utilisateur peut personnaliser les caractéristiques standard de l'unité centrale
par configuration du Setup de l'API. Le Setup de l'API contient les configurations
telles que les configurations de communications de port série et la configuration
du temps de cycle minimum.
Rem. Se référer à 8-4 Setup de l'API pour des détails sur la configuration du Setup de
l'API et se référer au Manuel de fonctionnement des périphériques de program-
mation pour plus de détails sur les changements de ces configurations.

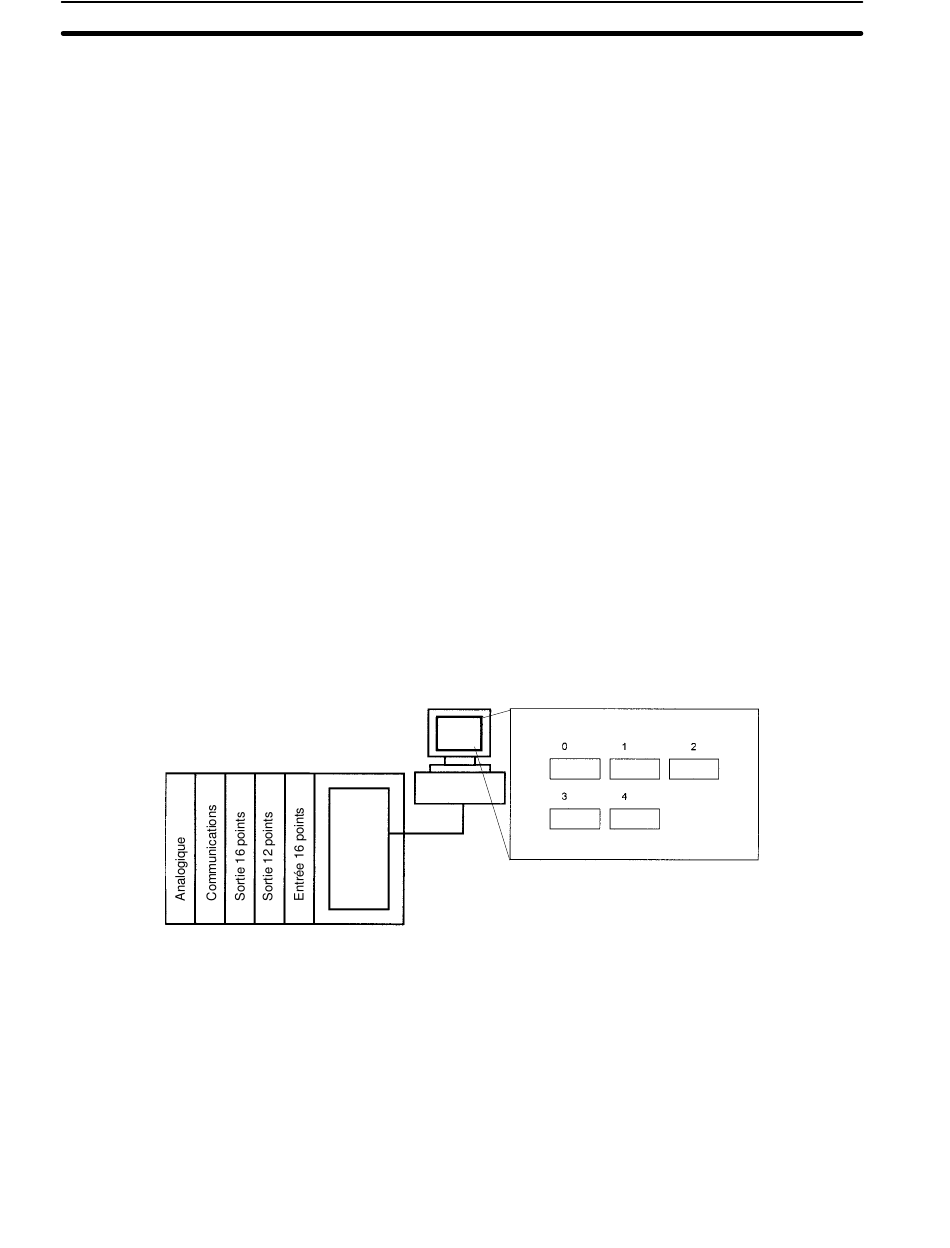

La table d'E/S enregistrée est une table dans l'unité centrale contenant les infor-
mations sur le modèle et la localisation de l'emplacement de toutes les unités
installées sur le rack de L'UC, les racks d'E/S d'extension et les racks esclaves.
La table d'E/S est écrite dans l'unité centrale à l'aide d'un périphérique de pro-
grammation.
L'Unité Centrale alloue la mémoire d'E/S à des points usuels d'E/S (sur des Uni-
tés d'E/S de base ou des Unités d'E/S installées) et les unités de Bus UC en se
basant sur l'information dans la table d'E/S enregistrée. Se référer au manuel de
fonctionnement des périphériques de programmation pour plus de détails sur
les enregistrements de la table d'E/S.
Périphérique de programmation
Unité Centrale
2 3 4
table
d'E/S
enregis-
trée
Le drapeau d'erreur de vérification d'E/S (A40209) est mis à ON si les modèles
et les localisations des unités installées sur l'API (Rack de l'UC, racks d'E/S
d'extension et racks esclave) ne sont pas égales aux informations de la table
d'E/S enregistrée.
Lors du transfert de données par réseaux, il est nécessaire de créer une table
dans chaque unité centrale qui représente le routage des communications à
partir d'une unité de communications des API locaux vers d'autres réseaux. Ces
tables de routage de communications sont appelées "Tables de routage".
Créer les tables de routage avec un périphérique de programmation ou un logi-
ciel de support Controller Link et transférer les tables à chaque unité centrale. Le
Communi-
Analogique Sortie 16
cations
Sorite 12
Entrée 16
Chapitre 7-18
