Installation

Rails DIN

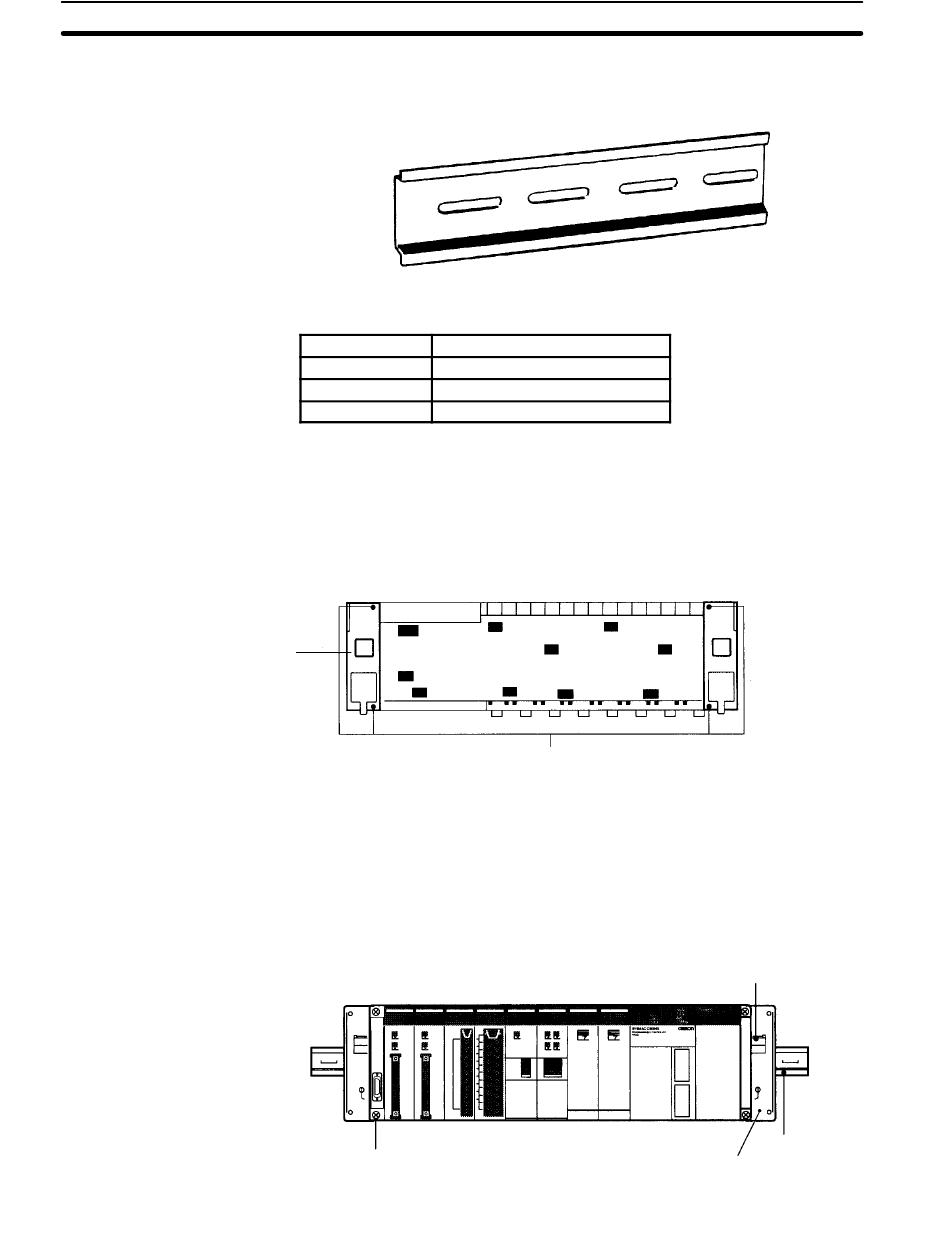

Installation des rails DIN

1, 2, 3...
Cale de montage du
rail DIN
182
Les rails DIN disponibles sont :
Modèle
PFP–50N Longueur 50 cm, hauteur 7,3 mm
PFP–100N Longueur 1 m, hauteur 7,3 mm h
PFP–100N2 Longueur 1 m, hauteur 16 mm
1. Fixer les supports de montage de chaque côté (gauche et droite) du fond de
panier (voir ci-dessous).
Il y a deux vis de montage du fond de panier sur les côtés
gauche et droit du fond de panier. Utiliser ces vis pour fixer la
cale de montage du rail DIN au fond de panier (serrer à un
couple de 0,9 Nm).
2. Monter le fond de panier sur le rail DIN de façon que les crochets des sup-
ports de montage soient dans la partie haute de chaque rail DIN (voir ci-des-
sous).
Fond de panier
Spécification
Fond de panier (vue arrière)
Ces crochets sont adaptés dans le rail DIN
Cale de montage du rail DIN
Chapitre 5-2
Rail DIN
