Programmateur à cames
H8PS
Veuillez lire attentivement et comprendre ce catalogue avant d'acheter les
produits. Consultez votre revendeur OMRON si vous avez des questions
ou des commentaires. Se reportez aux Remarques relatives à la garantie
et aux applications (page 32) et Consignes de sécurité (pages 17 et 18).

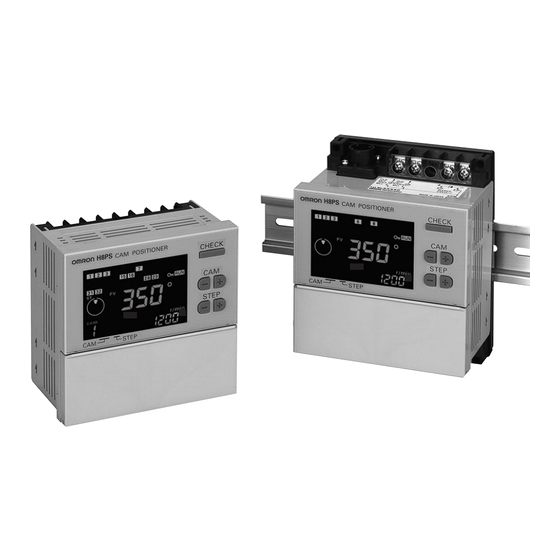

Ce programmateur à cames, déjà plébiscité
pour sa facilité d'utilisation, bénéficie
maintenant de fonctions améliorées.
• Les modèles compacts à 8, 16 et 32 sorties sont disponibles avec
une dimension 1/4 DIN 96 x 96 mm.
• Fonctionnement grande vitesse à 1600 tr/min et réglages haute
précision à 0,5° pour de nombreuses applications.
• Affichage à écran à cristaux liquides haute visibilité à rétroéclai-
rage.
• Fonction de compensation d'angle d'avance pour la compensa-
tion des retards de sortie.
• Fonction de banque pour la production multi-produits
(8 banques). Modèles (H8PS-16@/-32@.)
Caractéristiques
Modèles avec 8, 16 ou 32 sorties
Cette gamme comprend des modèles avec 32 sorties dans un format
compact 1/4 DIN. L'utilisation de l'adaptateur d'entrée parallèle en
option (Y92C-30) permet d'obtenir jusqu'à 64 sorties par codeur pour
prendre en charge toutes les applications, du simple positionnement
au système à grande échelle.
Modèles à 8 sorties Modèles à 16 sorties Modèles à 32 sorties
96 mm
96 mm
Programmation simple
La méthode de programmation est conçue sur la base du concept
touche unique pour des réglages extrêmement simples.
Les réglages initiaux et les réglages d'usine s'effectuent sans effort.
Grands écrans à cristaux liquides à
rétroéclairage
De grands écrans à cristaux liquides, rouges pour la valeur en cours et
verts pour les valeurs fixées, affichent de nombreuses informations sur
le fonctionnement, ce qui permet de connaître l'état de fonctionnement
d'un simple coup d'œil.
Grande vitesse jusqu'à 1600 tr/min haute
précision jusqu'à 0,5° (pour une résolution
de 720)
Les applications grande vitesse et haute précision peuvent être
gérées facilement et la productivité est ainsi améliorée.
Fonction de banque pour la production
multi-produit
Jusqu'à huit programmes différents peuvent être enregistrés à l'avance
pour permettre de passer rapidement et facilement entre les différents
produits (uniquement les modèles à sortie 16/32).
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Affichage de la vitesse et sortie d'alarme de
vitesse
La vitesse (rotations/minute) et la position d'angle actuelle peuvent
être affichées en même temps. Les sorties d'alarme sont possibles à
la fois pour les limites de vitesse supérieure et inférieure.
1 2 7
RUN
Position d'angle
actuelle
Vitesse
Limite supérieure
STEP
CAM
Limite inférieure
Commutable
Sortie d'alarme
limite supérieure
1 2 7
Sortie d'alarme
RUN
limite inférieure
Vitesse
Position d'angle
actuelle
CAM STEP
Fonction de compensation d'angle d'avance
pour la compensation des retards de sortie
La fonction de compensation d'angle d'avance (ADV) avance automati-
quement l'angle des sorties ON/OFF proportionnellement à la vitesse
du codeur, afin de compenser le retard dans la temporisation du fonc-
tionnement ON/OFF. Les valeurs ADV peuvent être fixées individuelle-
ment pour 7 sorties de cames.
Réglages de programme
de la came
A grande vitesse (400 tr/min)
Sortie d'impulsion pour la commande de
temporisation
Le nombre d'impulsions par rotation et l'angle de départ de la sortie
d'impulsion peuvent être réglés afin de permettre des opérations telles
que l'ajustement de la temporisation ou la sortie vers un tachymetre
Sortie d'impulsion
Programmateur à cames
Vitesse
100° 180°
°
8 de compensation
92° 172°
API
Tachymetre
H8PS
