5-3-5 Raccordement des périphériques d'E/S
Périphériques d'entrée
Unités d'entrée c.c.
2. Connexion à une borne à relais.
C200H Unité d'E/S à haute densité
C200H-ID215 (32 points d'entrée)
C200H-ID501 (32 points d'entrée)
Câble de connexion
G79-jC pour bornes de
relais (Pour Unités d'E/S
avec connecteurs à
API32/64 points)
Bornes de relais
d'entrée G79-Ij16
Utiliser les informations suivantes comme référence pour sélectionner et rac-
corder les périphériques d'entrée.

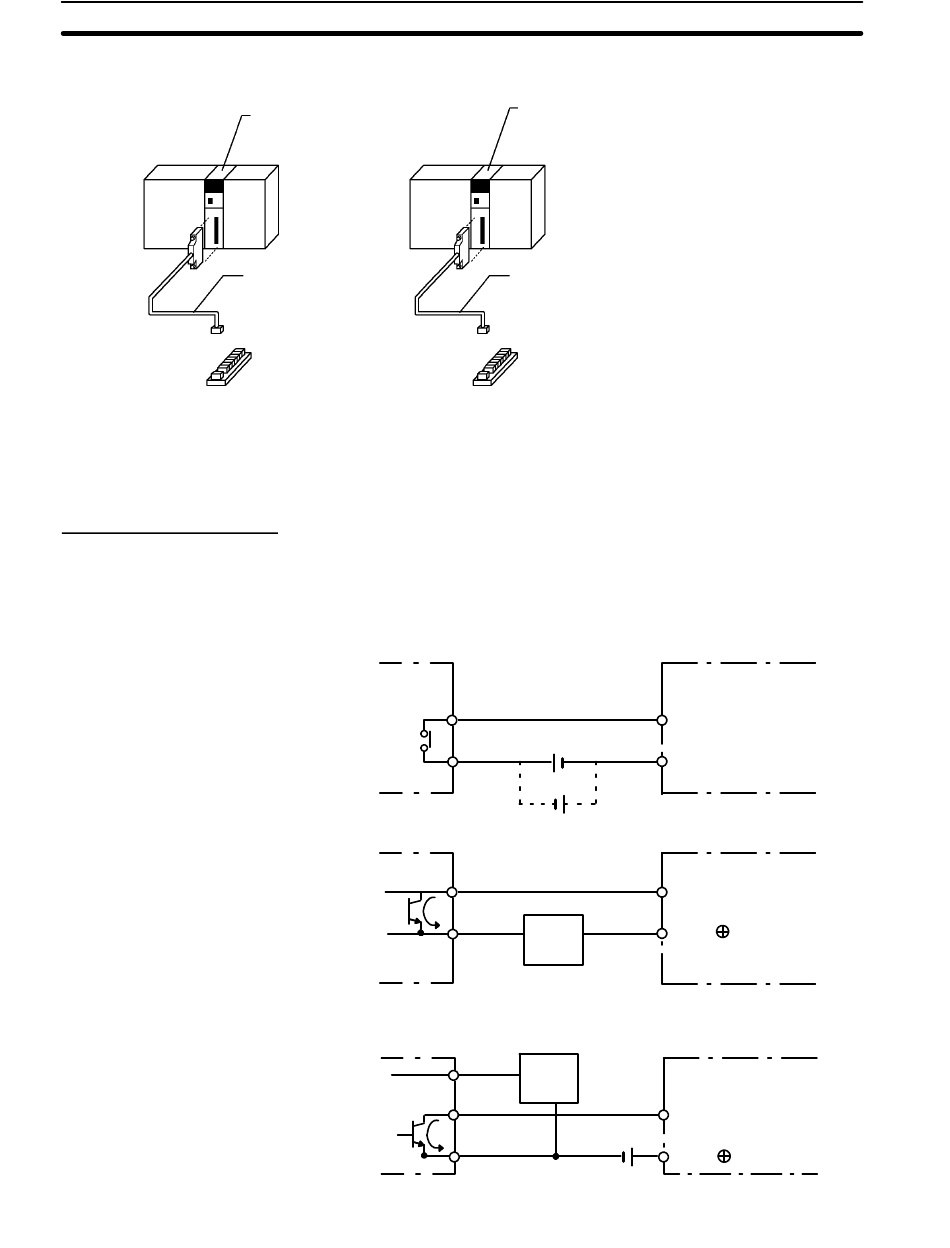

Les types suivants de périphériques d'entrée c.c. sont raccordables.
Sortie de contact
2 câbles de sortie c.c.
Sortie collecteur ouvert NPN
C200H Unité d'E/S à haute densité
C200H-OD215 (32 points de sortie)
C200H-OD501 (32 points de sortie)
C200H-MD215 (16 entrées/16 sorties)
Câble de connexion
G79-jC pour bornes de
relais (Pour Unités d'E/S
avec connecteurs à
API32/64 points)
Bornes de relais de
sortie G7TC-OCjj
G70D, G70A
+
Alim. du
capteur
+
Alim. du
capteur
Sortie
7 mA
0 V
Chapitre
5-3
IN
Unité d'entrée
c.c.
COM
IN
Unité d'entrée
c.c.
COM
IN
Unité d'entrée
c.c.
COM
203
