Fonctionnement en mode mise hors tension
85% ou moins de la tension nominale
Tension d'ali-
mentation en
volts
Tension d'ali-
mentation
Tension d'ali-
mentation

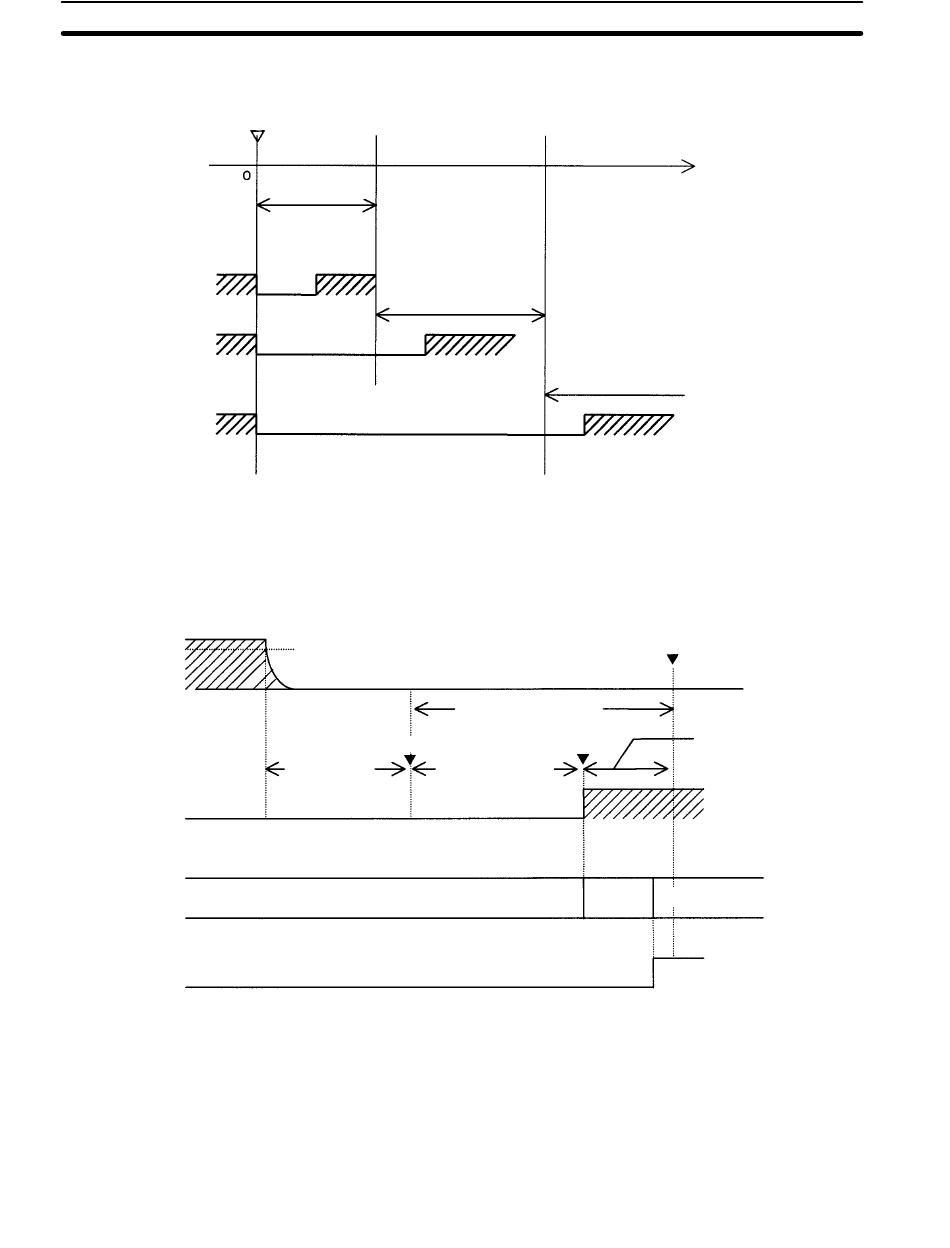

Histogramme de la mise hors tension
85% de la
tension nom-
inale
Signal de
détection de la
mise hors ten-
sion
Etat d'exécution du
programme.
sera toujours stoppée 10 ms après la détection d'une interruption temporaire
d'alimentation, sans tenir compte de la configuration du Setup de l'API.
10 ms
0 à 10 ms
Interruption tem-
poraire d'alimenta-
tion non détectée
et l'opération con-
tinue.
10 à 25 ms
L'opération s'arrête ou con-
tinue selon qu'une interrup-
tion de puissance tempor-
aire est détectée ou non.
Note : L'histogramme suivant donne en exemple le cas où la durée de détection de la
mise hors tension est paramétrée à 0 ms.
L'histogramme suivant décrit l'exploitation de la mise hors tension de l'UC dans
les détails.
Mise hors tension détectée
Mise hors tension confirmée
Durée de détection
Mise hors tension
par défaut : 10 à 25
ms (mise hors ten-
sion, non détectée)
Tâches cycliques ou tâches d'interruption
non associées à la mise hors tension.
Signal de RAZ de l'UC
Durée de détection de la mise hors tension
C'est le temps nécessaire pour détecter la mise hors tension après la chute de
l'alimentation au-dessous de 85% de la tension paramétrée.
Délai de détection de la mise hors tension
C'est le délai de détection de la détection de la mise hors tension jusqu'à sa con-
firmation. Il peut être configuré dans le Setup de l'API dans une plage comprise
entre 0 et 10 ms.
Si la tâche d'interruption de la mise hors tension est désactivée, le signal de RAZ
de l'UC se met à ON et l'UC est réinitialisée à l'expiration du délai.
25 ms
25 ms et plus
Interruption temporaire d'alimentation
détectée : l'opération s'arrête.
Exploitation toujours
arrêtée à ce stade.
Durée de maintien pour 5 V
d'alimentation interne après
détection de la mise hors
tension :10 ms.
Durée de détection
de la mise hors ten-
sion : de 0 à 10 ms
(paramétrée dans le
Setup de l'API)
Tâche
d'interrup-
tion de la
mise hors
tension
Chapitre
15-3
Durée
Durée de traitement
après confirmation de
mise hors tension : 10 ms
moins la durée d'exécu-
tion
Rem. : la durée d'inter-
ruption de la tâche d'ex-
écution doit être infé-
rieure ou égale à la durée
de traitement après con-
firmation de l'état de mise
hors tension.
Arrêtée
569
