Configuration du système de base
1, 2, 3...

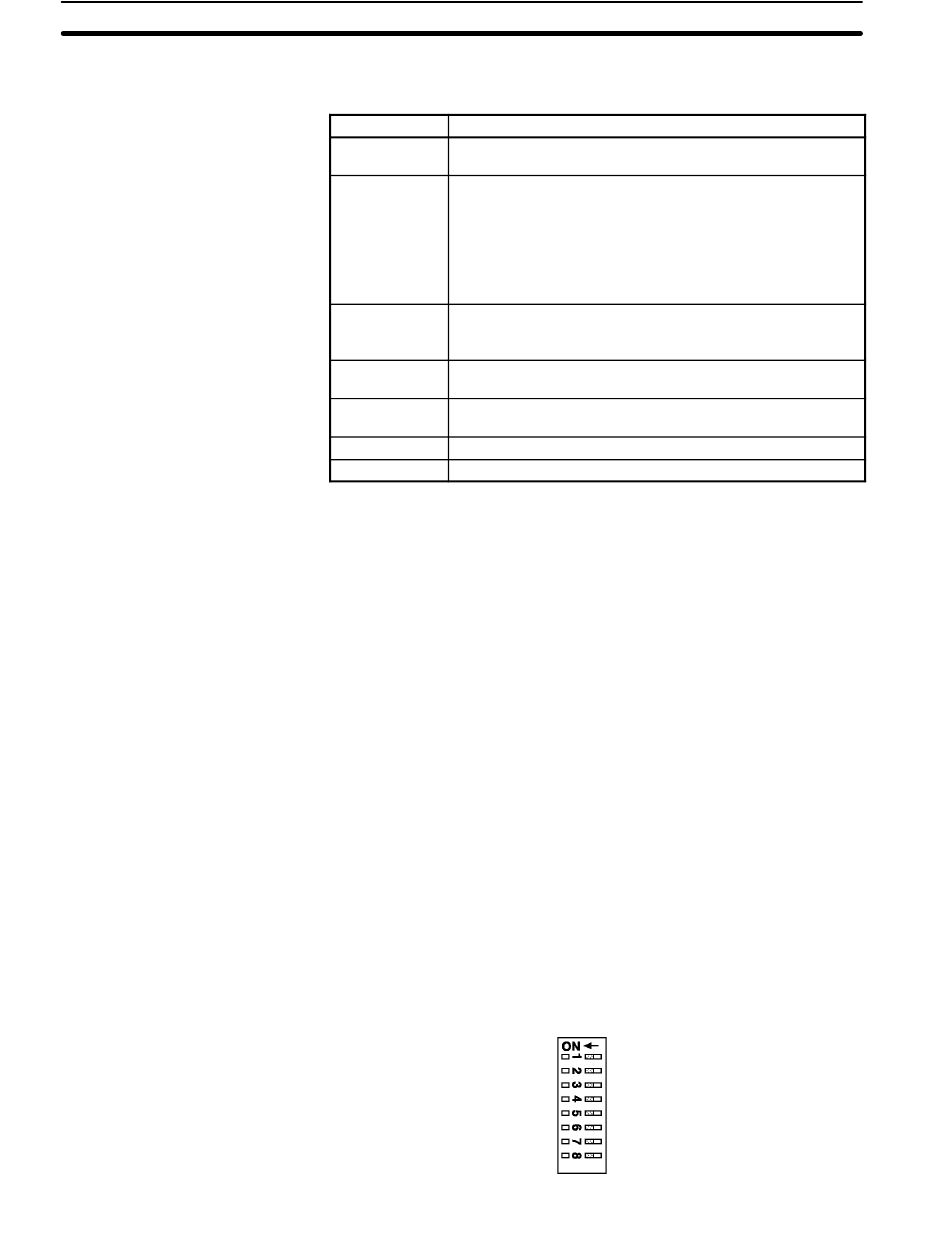

1. Voyants
Le tableau suivant décrit les voyants LED sur le panneau avant de l'UC.
Voyant
RUN (vert)
S'allume quand l'API fonctionne normalement en mode RUN
ou MONITOR.
ERR/ALM
Clignote lorsque se produit une erreur non fatale qui n'arrête
(rouge)
pas l'UC. Lorsqu'une erreur non-fatale se produit, l'UC
continue de fonctionner.
S'allume lorsque se produit une erreur fatale ou une erreur
de matériel qui arrête l'UC. Lorsqu'une erreur fatale ou de
matériel se produit, l'UC s'arrêtera de fonctionner, et les
sorties de toutes les Unités de sorties passeront à OFF.
INH (orange)
S'allume quand le bit de sortie OFF (A50015) passe à ON.
Lorsque le bit de sortie passe à ON, les sorties de toutes les
Unités de sorties passeront à OFF.
PRPHL
Clignote quand l'UC communique à l'aide du port
(orange)
périphérique.
COMM
Clignote quand l'UC communique à l'aide du port RS-232C.
(orange)
MCPWR (vert)
Clignote quand l'alimentation est fournie à la carte mémoire.
BUSY (orange)
Clignote quand la carte mémoire est utilisée.
2. Voyants de la carte mémoire
Le voyant MCPWR clignote vert quand l'alimentation est fournie à la carte
mémoire et le voyant BUSY clignote orange quand la carte mémoire est
utilisée.
3. Interrupteur de l'alimentation de la carte mémoire
Appuyer sur l'interrupteur de l'alimentation de la carte mémoire pour décon-
necter la puissance avant d'effacer la carte mémoire. Appuyer également
sur l'interrupteur de l'alimentation de la carte mémoire pour exécuter une
simple opération de sauvegarde (c.a.d., pour écrire ou vérifier la carte
mémoire), ou pour arrêter le clignotement du voyant MCPWR dû à un mau-
vais fonctionnement de l'écriture et de la vérification lors de l'exécution
d'une opération de sauvegarde de la carte mémoire.
4. Bouton éjecteur de la Carte Mémoire
Appuyer sur le bouton éjecteur de la carte mémoire pour enlever la carte
mémoire de l'UC avant de passer l'alimentation à OFF ou d'exécuter une
simple opération de sauvegarde.
5. Micro-interrupteur DIP
L'UC CS1 possède un micro-interrupteur DIP à 8 sélecteurs qui est utilisé
pour régler les paramètres opérationnels de base pour l'UC. Le micro-inter-
rupteur DIP est situé sous le couvercle du compartiment de la batterie. Les
réglages des sélecteurs du micro-interrupteur DIP sont décris dans le tab-
leau suivant.
Chapitre
Signification
2-3
43
