E5CS–X

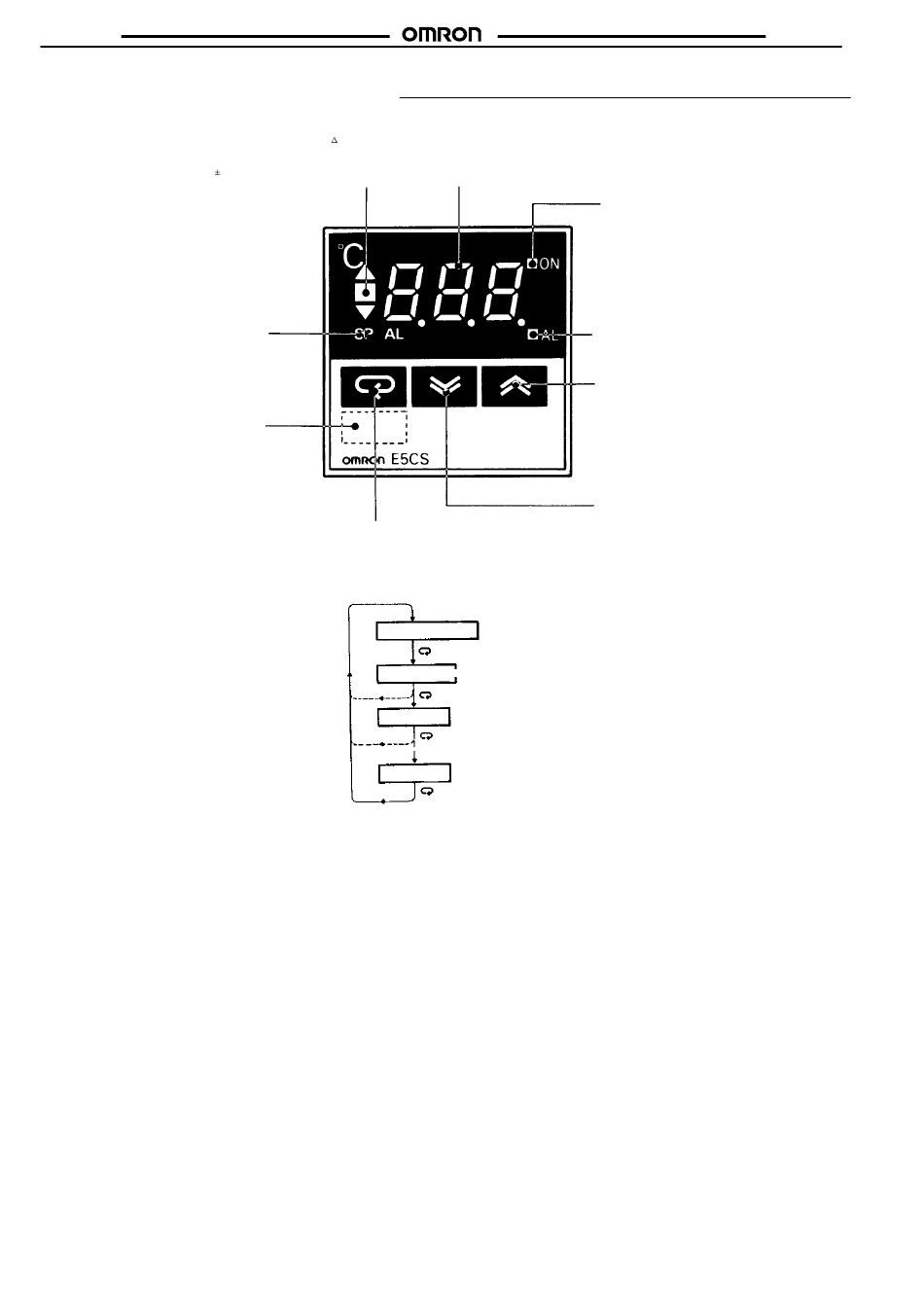

Description de la face avant
Indiicateur d'écarts de température
S'allume lorsque la température réelle
supérieure ou infériure à la température de la
consigne. L'indicateur V passe au vert si l'ecart est
inférieur à
point de consigne.
Indicateur d'affichage
du poin de consigne et de l'alarme SP s'alume
lorsque la température de la consigne est affichée et
AL s'allume lorsqu'une valeur d'alarme est affichée.
Touche invisible
La touche "invisible" permet le changement des
paramètres lorsque la fonction de protection est
validée.
Lorsque la touche de protection interne est sur "on"
(enclenchée dans le sens de la flèche blanche) il
faut pour obtenir des operations
d'incrément/décrément, appuyer simultanément sur
la touche invisible et soit la touche icnrément soit la
touche décrement.
Seules les personnes connaissant la touche
"invisible peuvent effectuer les changements.
Si la touche interne "protection" est sur "off", des
changements peuvent être effectués en appuyant
tout simplement sur les touches Up et Down.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
4
est
1% de l'échelle totale par rappor au
Touche de sélection du Mode d'affichage des
paramètres. A chaque pression, la valeur affichée est
modifiée dans la séquence suivante:
Température réelle
Point de consigne
Valeur de l'alarme
Correction
de décalage
Indicateur de température
Affiche en séquence à chaque pression sur la touche (et
dans cet ordre), la température réelle, le point de consigne
et l'alarme
Indicateur de fonctionnment
S'allume lorsque le relais de sortie est exicté.
Indicateur d'alarme
S'allume lorsque le relais de sortie alarme est
excité.
Touche d'incrément
Chaque pression sur la touche incrémente la valeur de la
consigne/alarme. Continue d'incrémentaer tant que la
pression sur la touche est maintenue.
Touche de décrément
Chaque pression sur la touche
décrémente la valeur de la
consigne/larme. Continue de décrémenter
tant que la pression sur la touche est
maintenue.
Appuyer sur la touche de sélection
Appuyer sur la touche de sélection
Pour E5CS–X avec alarme et touche alarme, ne pas
mettre sur la position 0 ou 9 du commutateur.
Appuyer sur la touche de sélection
Non affichée lorsque le sélecteur N_ 4 du
commutateur est "off".
Appuyer sur la touche de sélection
E5CS–X
