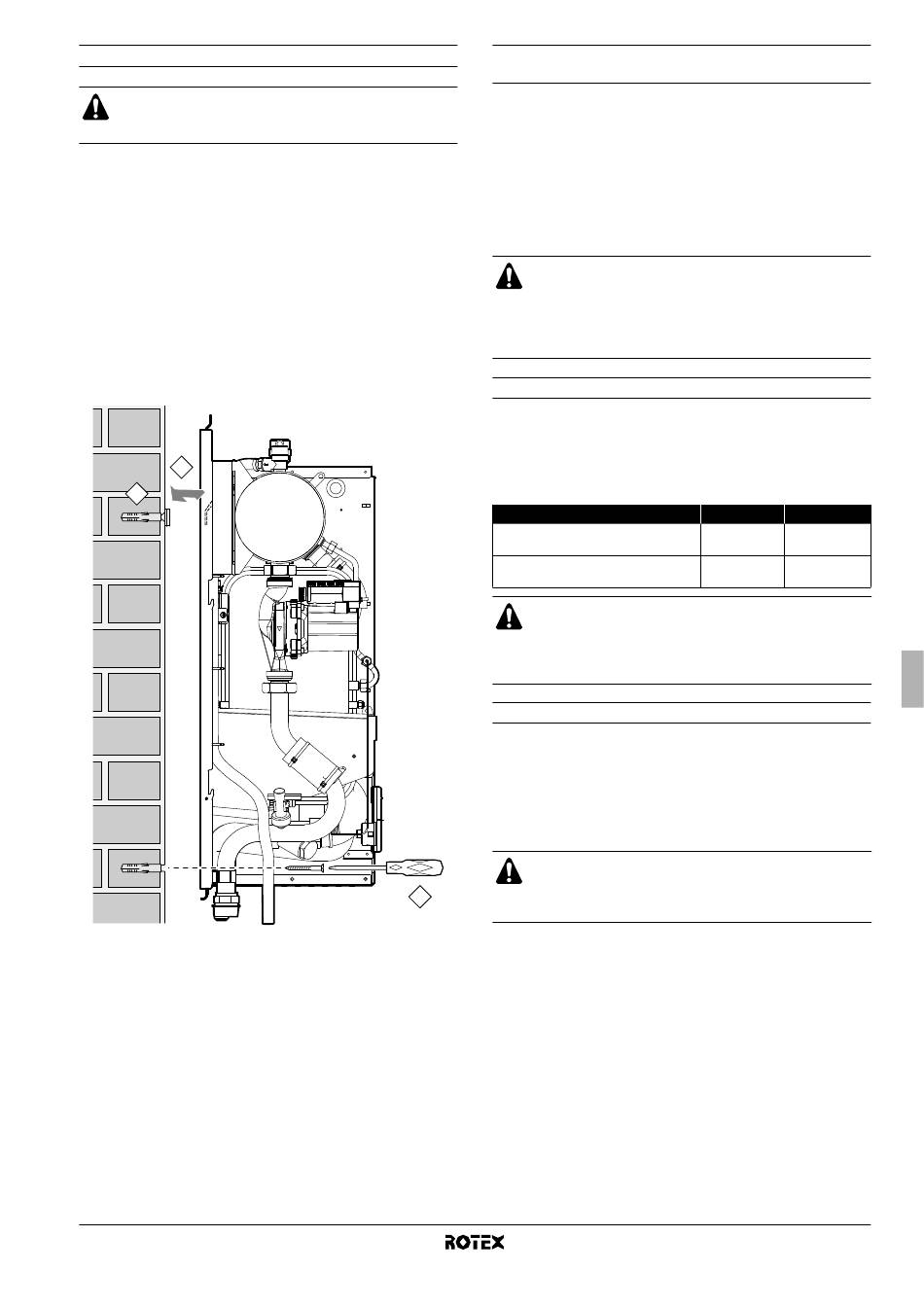

Montieren der Inneneinheit

Das Gewicht der Inneneinheit beträgt ungefähr 55 kg.
Zwei Personen sind für die Montage der Einheit
erforderlich.
1 Befestigen Sie die Wandmontage-Halterung an der Wand
mithilfe der entsprechenden Dübel und Schrauben.
Die Wandhalterung zur Wandmontage muss waagrecht ange-
bracht werden. Wird das Gerät nicht waagerecht installiert, kann
sich Luft im Wasserkreislauf
Funktionieren des Gerätes beeinträchtigt wird.
Achten Sie auf diesen Aspekt besonders bei der Installation
eines Modells der Baureihe RKHBX, um zu verhindern, dass die
Ablaufwanne überläuft.
2 Hängen Sie das Innengerät in die Wandhalterung ein.
3 Befestigen Sie das Innengerät an der Hinterseite. Benutzen Sie
dazu die entsprechenden Dübel und Schrauben. Zu diesem
Zweck ist das Gerät mit 2 Löchern ausgestattet, die sich unten
an den äußeren Kanten des Rahmens befinden.
2
1
RKHBH/X016AB
Innengerät für Luft-Wasser-Wärmepumpe
4PW50205-1A
sammeln, so dass das
3
Installation der EKHBDP-Ablaufwanne (nur bei
Modellen der Baureihe RKHBX)
Bei den Modellen zum Heizen/Kühlen muss die Ablaufwanne
installiert werden (siehe "Zubehör" auf Seite 2).
Während des Kühlbetriebs kann es sein, dass an den Leitungen für
das kalte Kältemittel und an den Wasserleitungen Wasserdampf
(Feuchtigkeit) kondensiert und sich dort ansammelt. Das Wasser
sammelt sich dann in der Ablaufwanne, die an einen Ablauf
angeschlossen sein muss.
Hinweise zur Installation entnehmen Sie der Anleitung, die
zusammen mit der Ablaufwanne geliefert worden ist.
Positionieren Sie das Schlauchende des Schlauchs vom
Druckentlastungsventil so, dass er in die Ablaufwanne
führt. Sonst könnte es passieren, dass das Wasser in
Kontakt kommt mit elektrischen Kontakten. Dann bestünde
Stromschlaggefahr oder es könnte ein Kurzschluss im
elektrischen System eintreten.
Kältemittelleitung
Nehmen Sie bitte Bezug auf das Installationshandbuch der Außen-
einheit bei allen Vorgaben, Anweisungen und Spezifikationen
hinsichtlich der Kältemittelleitung zwischen Innen- und Außeneinheit.
Die Position der Gas- und Flüssigkeitsleitung an der Inneneinheit
wird unter "Hauptkomponenten" auf Seite 6 angezeigt.
Kältemittelrohr-Spezifikationen
Anschluss an Gasleitung
Anschluss an Flüssigkeitsleitung
Beim Festziehen und Lösen von Muttern bei Kältemittel-
Leitungsanschlüssen immer zwei Schraubenschlüssel
benutzen! Sonst
verbindungen beschädigt werden, und es kann zu
Leckagen kommen.

Wasserleitung

Überprüfen des Wasserkreislaufs
Zum Anschluss an einen Wasserkreislauf sind die Einheiten mit
einem Wasserzufluss und einem Wasserabfluss ausgestattet. Der
Kreislauf muss von einem zugelassenen Techniker installiert werden
und allen geltenden europäischen und nationalen Vorschriften
entsprechen.
Die Einheit darf nur in einem geschlossenen Wasser-
system verwendet werden. Der Einsatz in einem offenen
Wasserkreislauf kann zu übermäßiger Korrosion der
Wasserleitungen führen.
Überprüfen Sie die folgenden Punkte, bevor Sie mit der Installation
der Einheit fortfahren:
■
Der maximale Wasserdruck beträgt 3 Bar.
■
Zwei Absperrventile werden mit dem Gerät geliefert. Um
Service- und Wartungsarbeiten zu erleichtern, installieren Sie
eines am Wasserzufluss und das andere am Wasserabfluss der
Inneneinheit. Überlegen Sie sich, wo die Absperrventile am
besten zu installieren sind. Die Lage der eingebauten Ablass-
und Einlassventile ist wichtig für Servicearbeiten. Siehe
Abbildung 3.
■
An allen tief gelegenen Punkten des Systems müssen Abfluss-
hähne angebracht werden, um für Wartungszwecke eine
vollständige Entleerung des Wasserkreislaufs zu ermöglichen.
Um aus dem Innengerät vollständig das Wasser entfernen zu
können, gibt es zwei Ablassventile, die in den Absperrventilen
integriert sind, und ein Ablassventil im Ausdehnungsgefäß.
Inneneinheit Außeneinheit
15,9 mm 15,9 mm
(5/8 Zoll) (5/8 Zoll)
9,5 mm 9,5 mm
(3/8 Zoll) (3/8 Zoll)
können die betreffenden Rohr-
Installationsanleitung
