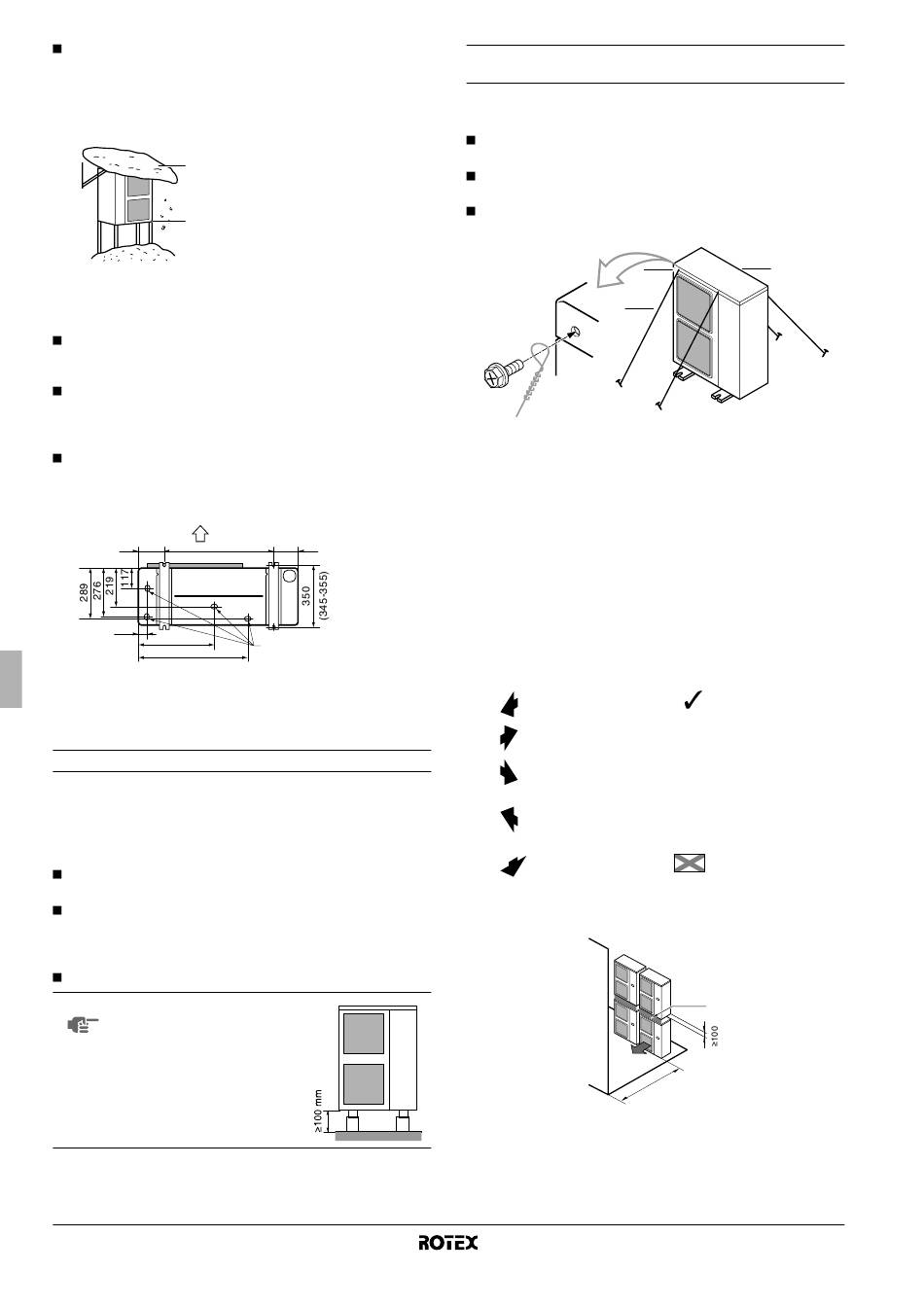

In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigt. Für den Fall, dass der Schnee
von der Seite kommen könnte, sorgen Sie dafür, dass die
Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung
kommt. (Falls notwendig, eine seitliches Vordach konstruieren.)
1
2
V
ORSICHTSMAßNAHMEN BEI DER
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
so dass die Einheit nach der Installation keine Vibrationen oder
Betriebslärm erzeugt.
Wie in der Abbildung gezeigt, ist die Einheit mit den dafür
vorgesehenen Ankerschrauben fest auf der Einbaufläche zu
verschrauben. (Halten Sie hierzu 4 Sätze M12-Ankerschrauben,
Muttern und Unterlegscheiben bereit, die überall erhältlich sind.)
Es empfiehlt sich, die Ankerschrauben nur so weit ein-
zuschrauben, dass noch 20 mm Schraubenlänge über der
Einbaufläche verbleiben.
A
140 620
B
47
423
614
A Austrittsseite
B Ansicht von unten (mm)
C Abflussloch
Abfluss für Kondenswasser
Prüfen Sie in der Kombinationstabelle unter "Mögliche Optionen" auf
Seite 3, ob ein Ablauf-Kit erlaubt ist. Wenn es Ihre Einheit erlaubt,
einen Ablauf zu installieren, und die Standortbedingungen solch eine
Installation verlangen, dann richten Sie sich nach den Leitlinien
unten.
Ablauf-Kits für die Ableitung von Kondenswasser sind als Option
erhältlich.
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
HINWEIS Wenn die Kondensatöffnungen
der Außeneinheit durch eine
Grundplatte oder einen Boden
abgedeckt sind, dann muss die
Einheit erhöht
werden, so dass unter ihr ein
Zwischenraum von mehr als
100 mm ist.
Installationsanleitung
5
1 Bauen Sie ein großes Vordach.
2 Bauen Sie einen Sockel.
Installieren Sie die Einheit in
ausreichender Höhe vom
Boden, so dass sie nicht
einschneien kann.
I
NSTALLATION
140
C
aufgestellt
Installationsmethode zur Verhinderung des
Umstürzens der Anlage
Sollte es notwendig sein, ein Umstürzen der Anlage zu verhindern,
gehen Sie bei der Installation wie in der Abbildung vor.
Bereiten Sie alle 4 Haltekabel wie in der Zeichnung dargestellt
vor.
Lösen Sie die Schrauben der oberen Abdeckung an den 4 mit A
und B bezeichneten Stellen.
Stecken Sie die Schrauben durch die Schlingen der Haltekabel,
und drehen Sie sie wieder fest.
A A
C
A Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B Position der beiden Befestigungslöcher auf der Rückseite der
Einheit
C Kabel: bauseitig
P
LATZBEDARF FÜR DIE
Die Zahlen in den Abbildungen geben die Abmessungen in Millimeter
an.
(Siehe "Vorsichtsmaßnahmen bei der Installation" auf Seite 5.)
Vorsichtsmaßnahme
(A) Bei nicht übereinander installierten Einheiten (Siehe Abbildung 1)
Hindernis auf der
Ansaugseite
Hindernis auf der
Auslassseite
Hindernis auf der linken
Seite
Hindernis auf der
rechten Seite
Hindernis auf der
Oberseite
(B) Bei Installation mehrerer Einheiten übereinander
1. Wenn sich vor der Luftauslassseite ein Hindernis befindet.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Außeneinheit für Luft-Wasser-Wärmepumpe
B
I
NSTALLATION
Hindernis vorhanden
1 Schließen Sie in diesen
Fällen den Boden des
Einbaurahmens, um zu
verhindern, dass die
ausgeblasene Luft
umgeleitet wird.
2 In diesen Fällen können
nur 2 Einheiten installiert
werden.
Diese Situation ist nicht
zulässig.
A
≥1000
