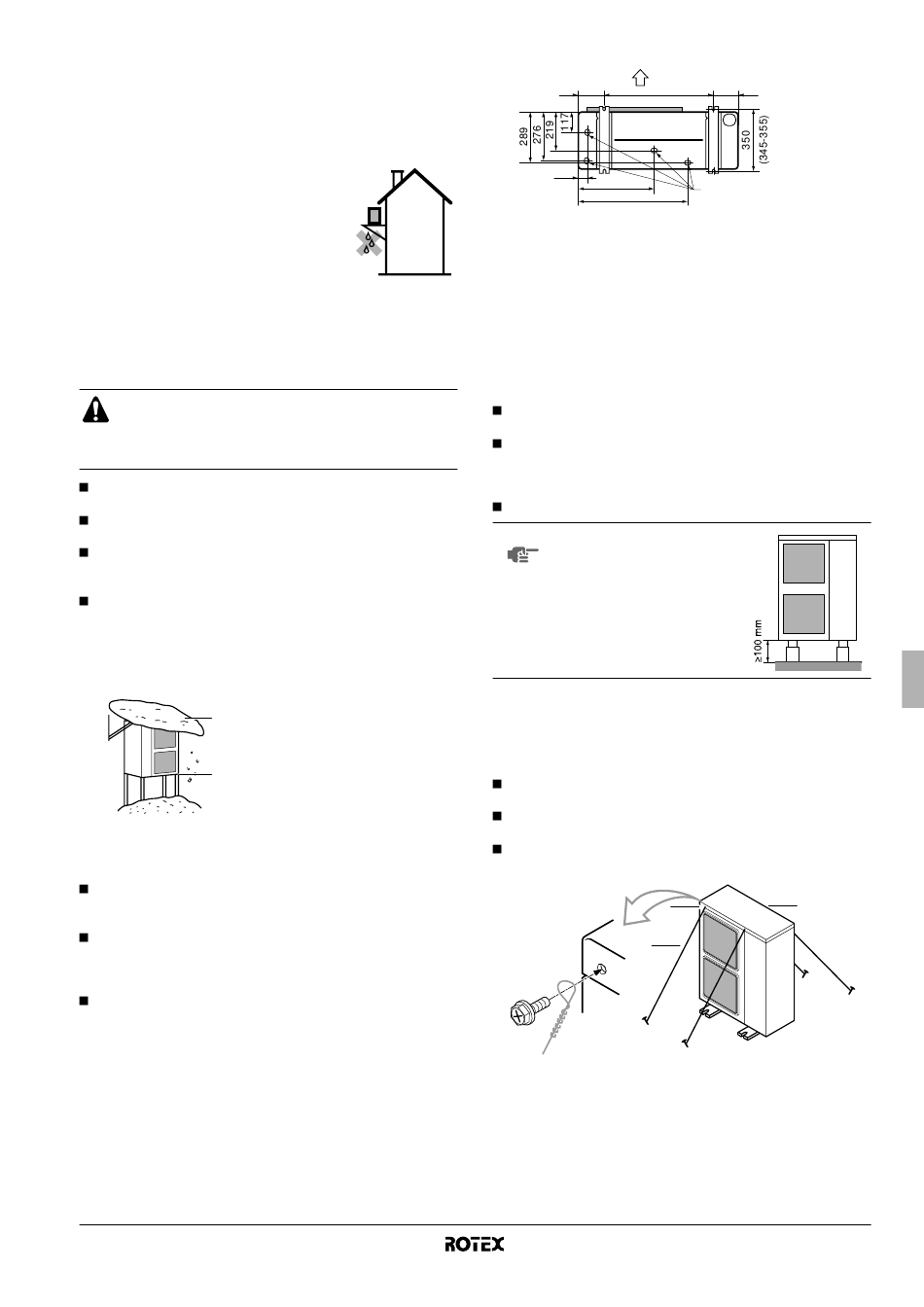

5 Wenn Sie die Einheit auf einem Gestell installieren, bringen Sie
unter der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit das Wasser nicht von unten
eindringen kann.
6 Bei Installation der Einheit an einem Ort mit viel Schnee sollte
der Sockel so hoch wie möglich positioniert sein.
7 Wenn Sie die Einheit
Einbaurahmen installieren, bringen Sie
eine wasserdichte Platte (bauseitig zu
liefern) (unterhalb der Einheit in maximal
150 mm Abstand) an oder verwenden Sie
ein Ablauf-Kit (siehe Kombinationstabelle
in "Mögliche Optionen" auf Seite 3), damit
kein Ablaufwasser heruntertropft. (Siehe
Abbildung).
Standortauswahl in Orten mit kaltem Klima
Siehe "Modell" auf Seite 2.
VORSICHT
Wenn Sie die Außeneinheit bei niedrigen Außen-
temperaturen betreiben, müssen die nachfolgenden
Instruktionen eingehalten werden.
Installieren Sie die Außeneinheit mit ihrer Ansaugseite Richtung
Wand, so dass sie an dieser Seite keinem Wind ausgesetzt ist.
Die Außeneinheit auf keinen Fall so an einem Ort installieren,
dass die Ansaugseite direkt dem Wind ausgesetzt ist.
Installieren Sie eine Ablenkplatte an der Luftauslassseite der
Außeneinheit, um zu verhindern, dass sie dem Wind ausgesetzt
ist.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigt. Für den Fall, dass der Schnee
von der Seite kommen könnte, sorgen Sie dafür, dass die
Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung
kommt. (Falls notwendig, eine seitliches Vordach konstruieren.)
1
2
V
ORSICHTSMAßNAHMEN BEI DER
Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
so dass die Einheit nach der Installation keine Vibrationen oder
Betriebslärm erzeugt.
Wie in der Abbildung gezeigt, ist die Einheit mit den dafür
vorgesehenen Ankerschrauben fest auf der Einbaufläche zu
verschrauben. (Halten Sie hierzu 4 Sätze M12-Ankerschrauben,
Muttern und Unterlegscheiben bereit, die überall erhältlich sind.)
Es empfiehlt sich, die Ankerschrauben nur so weit ein-
zuschrauben, dass noch 20 mm Schraubenlänge über der
Einbaufläche verbleiben.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
4PW50202-1
auf einem
1 Bauen Sie ein großes Vordach.
2 Bauen Sie einen Sockel.
Installieren Sie die Einheit in
ausreichender Höhe vom
Boden, so dass sie nicht
einschneien kann.
I
NSTALLATION
A
140 620
B
47
423
614
A Austrittsseite
B Ansicht von unten (mm)
C Abflussloch
Abfluss für Kondenswasser
Prüfen Sie in der Kombinationstabelle unter "Mögliche Optionen" auf
Seite 3, ob ein Ablauf-Kit erlaubt ist. Wenn es Ihre Einheit erlaubt,
einen Ablauf zu installieren, und die Standortbedingungen solch eine
Installation verlangen, dann richten Sie sich nach den Leitlinien
unten.
Ablauf-Kits für die Ableitung von Kondenswasser sind als Option
erhältlich.
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
Wenn die Kondensatöffnungen
HINWEIS
der Außeneinheit durch eine
Grundplatte oder einen Boden
abgedeckt sind, dann muss die
Einheit erhöht
werden, so dass unter ihr ein
Zwischenraum von mehr als
100 mm ist.
Installationsmethode zur Verhinderung des
Umstürzens der Anlage
Sollte es notwendig sein, ein Umstürzen der Anlage zu verhindern,
gehen Sie bei der Installation wie in der Abbildung vor.
Bereiten Sie alle 4 Haltekabel wie in der Zeichnung dargestellt
vor.
Lösen Sie die Schrauben der oberen Abdeckung an den 4 mit A
und B bezeichneten Stellen.
Stecken Sie die Schrauben durch die Schlingen der Haltekabel,
und drehen Sie sie wieder fest.
A A
C
A Position der beiden Befestigungslöcher auf der Vorderseite der
Einheit
B Position der beiden Befestigungslöcher auf der Rückseite der
Einheit
C Kabel: bauseitig
140
C
aufgestellt
B
