12.4. Recarregamento completo

AVISO
Antes de recarregar, certifique-se de que também executa
a secagem por aspiração da tubagem interna da unidade.
Caso seja necessário um recarregamento completo, consulte a
placa de especificações da unidade. A placa de especificações
indica o tipo de refrigerante e a quantidade necessária.
Quantidade de carregamento total <unidade: kg>
A carga de refrigerante (kg) depende do comprimento total da
tubagem de líquido.
Carga total de refrigerante=1,7 kg + (comprimento total (m) da
tubagem de líquido–10 m) x 0,02
Observação: A carga de refrigerante de fábrica é de 1,7 kg.
13. O
PERAÇÃO DE BOMBAGEM
Para proteger o ambiente, certifique-se de que efectua a bombagem
quando transferir ou eliminar a unidade. A operação de bombagem
irá extrair todo o refrigerante da tubagem para a unidade de exterior.

13.1. Procedimento de bombagem

1 Retire a tampa da válvula de paragem do líquido e da válvula de
paragem do gás.
2 Efectue a operação de refrigeração forçada.
3 Após 5 a 10 minutos (após apenas 1 ou 2 minutos no caso de
temperaturas ambiente muito baixas (<–10°C)), feche a válvula
de paragem do líquido com uma chave hexagonal.
4 Após 2 ou 3 minutos, feche a válvula de paragem do gás e pare
a operação de refrigeração forçada.

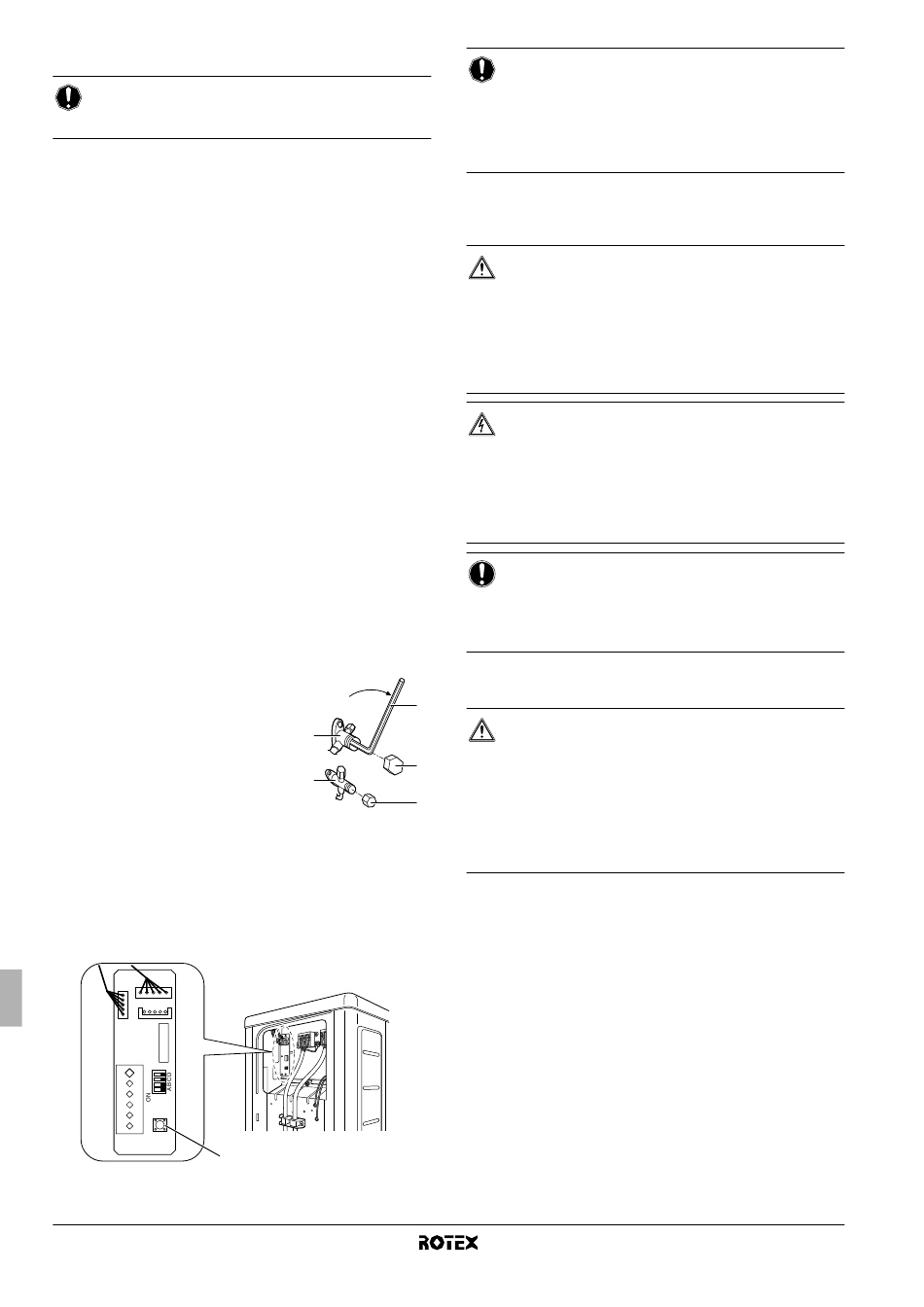

1 Válvula de paragem do gás
2 Fechar
3 Chave hexagonal
4 Tampa da válvula
5 Válvula de paragem do
líquido
13.2. Operação de refrigeração forçada
1 Carregue no interruptor do funcionamento forçado SW1 para
iniciar a refrigeração forçada.
2 Carregue novamente no interruptor do funcionamento forçado
SW1 para parar a refrigeração forçada.
S102
S2
LED-A
SW4
SW1
1
1 Interruptor do funcionamento forçado SW1
Manual de instalação
13
14. I
14.1. Cuidados a ter na instalação eléctrica
2
3
1
4
5
4
■
■
■
■
■
■
■
AVISO
Tenha atenção para que, durante a execução da operação
de refrigeração forçada,
permaneça superior a 5°C (consulte a leitura da
temperatura da unidade de interior). Para tal, pode, por
exemplo, activar todos os ventiladores dos ventilo-
convectores.
NSTALAÇÃO ELÉCTRICA
ATENÇÃO
■
Todas as ligações eléctricas devem ser efectuadas
por um electricista autorizado.
■
As ligações eléctricas devem ser efectuadas em
cablagem fixa.
■
Todos os componentes obtidos no local e todas as
construções eléctricas devem estar em conformidade
com a legislação aplicável.
PERIGO: ALTA TENSÃO
Para evitar choques eléctricos, certifique-se de que
desliga a fonte de alimentação durante 1 minuto ou mais,
antes de efectuar a assistência às peças eléctricas.
Mesmo após 1 minuto, meça sempre a tensão nos
terminais dos condensadores do circuito principal ou nas
peças eléctricas e, antes de lhes tocar, certifique-se de
que essas tensões se encontram a 50 V CC ou menos.
AVISO
Para os responsáveis pela instalação eléctrica:
Não utilize a unidade até a tubagem do refrigerante estar
concluída. (Utilizar a unidade antes de a tubagem estar
pronta irá avariar o compressor.)
PERIGO
■
Antes de ter acesso aos dispositivos do terminal,
todos os circuitos de alimentação devem ser
interrompidos.
■
Certifique-se de que instala um disjuntor contra fugas
ligada à terra em conformidade com a legislação
aplicável. Caso contrário, podem verificar-se choques
eléctricos.
■
Não ligue o interruptor principal até estarem
concluídas todas as ligações eléctricas.
Utilize apenas fios de cobre.
Deve incluir nas ligações eléctricas fixas um interruptor principal
ou outra forma de interrupção, com quebra de contacto em
todos os pólos, em conformidade com a legislação aplicável.
Nunca aperte molhos de cabos contra uma unidade.
Fixe os cabos de modo a que não entrem em contacto com os
tubos (especialmente do lado de alta pressão).
Prenda a instalação eléctrica com braçadeiras de cabos,
conforme mostrado na figura, no capítulo "14.3. Ligar a fonte de
alimentação e as ligações eléctricas entre unidades" na
página 14, para que não entre em contacto com a tubagem,
particularmente do lado de alta pressão.
Certifique-se de que não é aplicada qualquer pressão externa
aos conectores dos terminais.
Ao instalar o disjuntor contra fugas para a terra, certifique-se de
que este é compatível com o inversor (resistente a ruído
eléctrico de alta frequência), para que o disjuntor de fugas para
a terra não dispare sem necessidade.
O cabo de alimentação e o disjuntor têm de ser seleccionados
em conformidade com a legislação aplicável.
Unidade de exterior para bomba de calor ar/água
a temperatura da água
RRLQ006~008BBV3
4PW68222-1 – 02.2011
