Source de la valeur de consigne

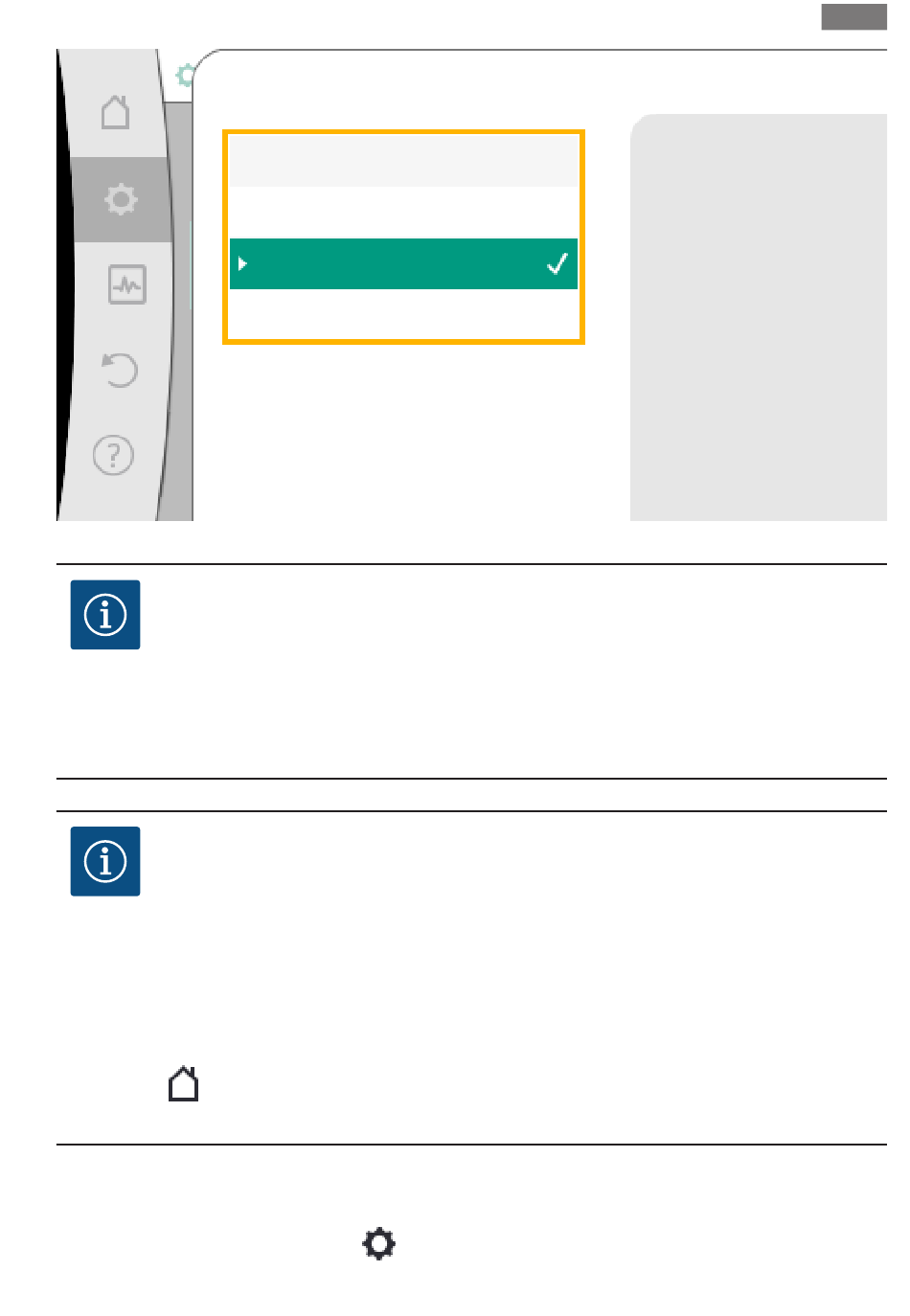

Fig. 47: Source de la valeur de consigne
AVIS
Lors qu'une entrée analogique est sélectionnée comme source de valeur de consigne, mais
que le type d'utilisation est sur « Non configuré » ou « Entrée de valeur réelle », le circulateur
affiche un avertissement de configuration.
La valeur d'écart est enregistrée comme valeur de consigne.
Il est alors nécessaire de choisir une autre source ou de configurer la source comme source
de valeur de consigne.
AVIS
Après avoir sélectionné l'une des sources externes, la valeur de consigne est couplée à cette
source externe et ne peut plus être modifiée dans l'éditeur de valeur de consigne ou sur
l'écran d'accueil.
Ce couplage peut être annulé uniquement dans le menu contextuel de l'éditeur de valeur de
consigne (décrit précédemment) ou dans le menu « Générateur de valeur de consigne ». La
source de valeur de consigne doit alors de nouveau être réglée sur « Valeur de consigne in-
terne ».
Le couplage entre une source externe et une valeur de consigne est marqué en bleu sur la
écran d'accueil et dans l'éditeur de valeur de consigne. La LED d'état est également
bleue.
Après avoir sélectionné l'une des sources externes, le menu « Source de valeur de consigne externe » est dis-
ponible pour effectuer le paramétrage de la source externe.
Pour ce faire, sélectionner dans le menu
Notice de montage et de mise en service • Wilo-Stratos MAXO/-D/-Z • Ed.02/2023-10
Valeur de consigne interne
Entrée analogique 1
Entrée analogique 2
Module CIF
« Réglages »
La valeur de consigne provient
de l'entrée analogique (AI2)
