Régulateur numérique de température type standard
E5AN/E5EN
Nouveaux régulateurs de température standards 96 x 96 mm et
48 x 96 mm aux fonctions et performances optimisées.
Fonction améliorée de précision
d'indication et de maintenance
préventive
• Précision d'indication
Entrée thermocouple : ±0,3 % de PV (modèles précédents :
±0,5 %)
Entrée Pt : ±0,2 % de PV (modèles précédents : ±0,5 %)
Entrée analogique : ±0,2 % pleine échelle (modèles
précédents : ±0,5 %)
• Une fonction d'affichage d'état PV/SV peut être réglée pour
indiquer alternativement la valeur PV ou SV et l'état du régulateur
de température (auto/manuel, RUN/STOP et alarmes).
• Maintenance préventive pour les relais utilisant un compteur
sortie de contrôle ON/OFF.
• Affichage à trois niveaux affichant simultanément les valeurs de PV, SV et MV.
• Opération à une touche à l'aide de la touche PF pouvant être affectée à auto/
manuel, RUN/STOP ou d'autres fonctions
Principales fonctions d'E/S
Entrées d'événement
• Aucun
• Deux
Entrées capteur
• Entrées universelles thermocouple/Pt
(Modèles avec entrées température)
• Entrées analogiques tension/courant
(Modèles avec entrées analogiques)
Précision d'indication
• Entrée thermocouple : ±0,3 % de PV
• Entrée Pt : ±0,2 % de PV
• Entrée analogique : ±0,2 % pleine échelle
Période d'échantillonnage et contrôle
de mise à jour
• 250 ms
Touche PF
(Touche de fonction programmable)
Cette fiche technique sert de référence pour choisir les produits. Veillez à consulter les manuels d'utilisation suivants concernant les
précautions relatives aux applications et concernant d'autres informations sur le fonctionnement avant d'essayer d'utiliser le produit.
Manuel d'utilisation des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H156)
Manuel d'utilisation des communications des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H158)
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles
(96 x 96 mm et 48 x 96 mm)
E5AN
Sortie de contrôle 2
• Tension de sortie
(pour commande de relais statique)
• Sortie relais de longue durée (hybride)
Sortie de contrôle 1
• Sortie relais
• Tension de sortie (pour commande de relais statique)
• Sortie de courant

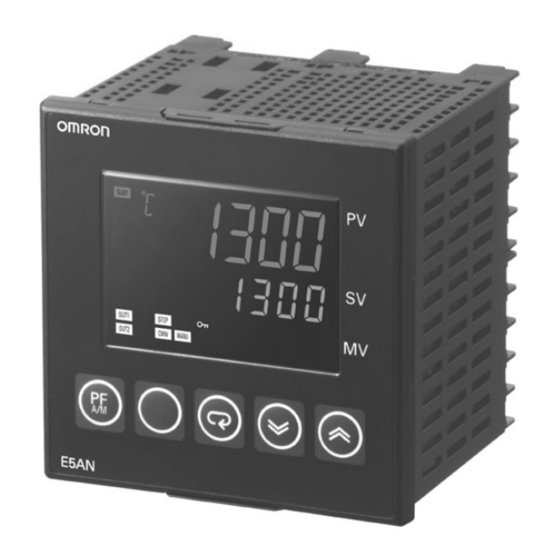

Régulateur numérique de température type standard
96 × 96 mm
E5AN
Reportez-vous à la section
Précautions de sécurité à la page 18.
E5EN
Affichage 3 lignes ✽
Affiche simultanément les éléments définis,
tels que les valeurs de PV, SV et MV.
✽ Affichage à 2 lignes à la livraison de l'usine.
L'affichage à 3 lignes est activé si les paramètres
sont initialisés. Pour plus de détails concernant
l'affichage à trois niveaux, reportez-vous au Manuel
d'utilisation, type standard (Cat. No. H156).
Affichage à 4 chiffres et 11 segments
• Commutation auto/manuel
• Régulateur de température
3 sorties auxiliaires
• Fonction programme simple
• Sortie de contrôle ON/OFF
• Alarme taux de variation PV
• Modèles disponibles en
E5AN/E5EN
48 × 96 mm
E5EN
affichage d'état
alarme compteur
option avec communications
RS-485 ou RS-232C
1
