Manuel d'utilisation
2.3.4
Sortie statique du G9SR-BC□-□
! Conformément à la norme EN-61131-2, les sorties du G9SR-BC□-□ ne
Attention
sont pas compatibles avec les entrées de type 1.
! Conformément à la norme EN-61131-2, les sorties du G9SR-BC□-□ ne
Attention
sont pas compatibles avec les sorties de type 2 et de type 3 avec une
charge externe de < 1 Kohm.
2.4
Etape 4 : Configuration des unités G9SR

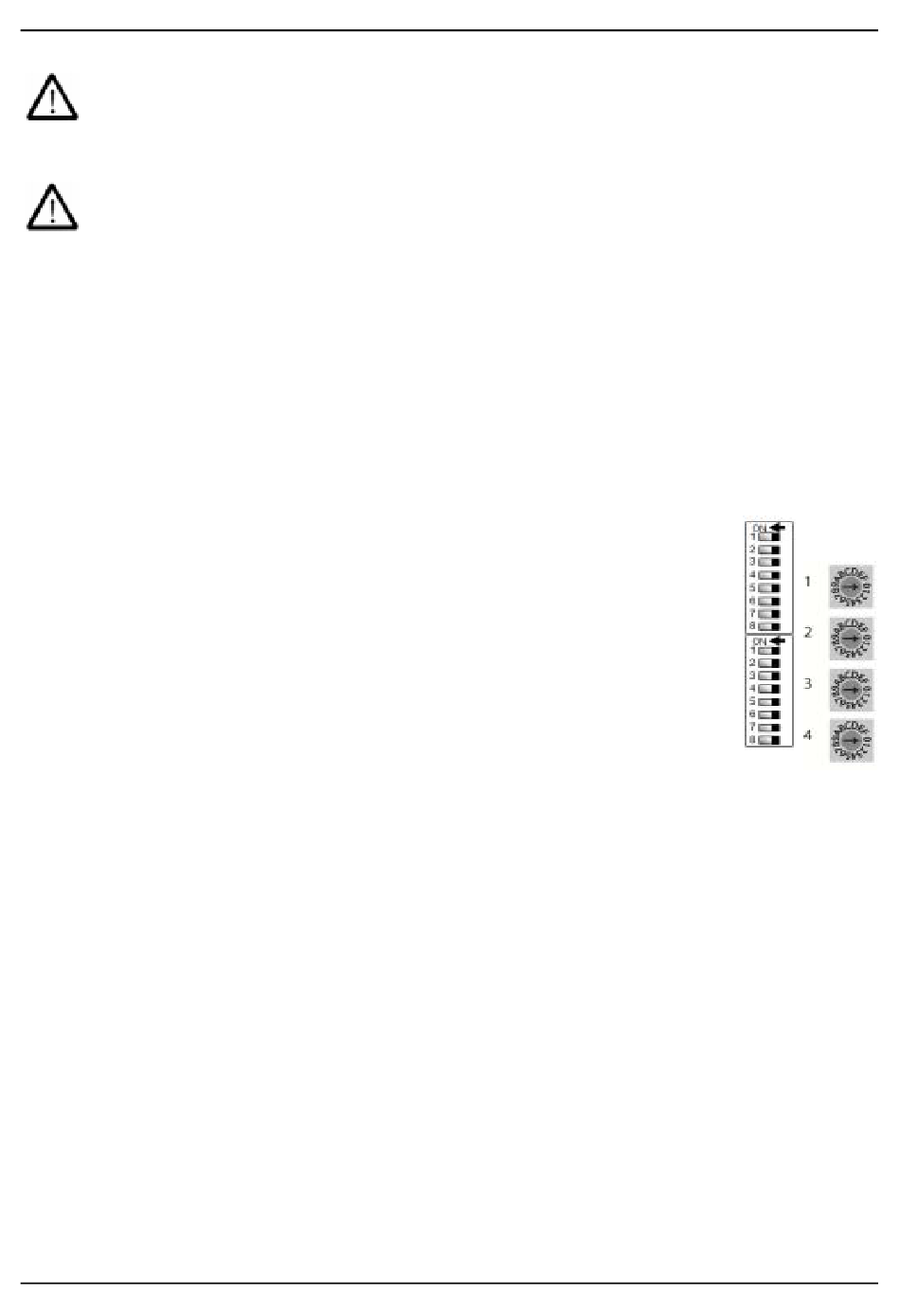

Les commutateurs qui se trouvent sur les unités sont utilisées pour configurer la fonction
du système de contrôle de sécurité.
Configurez les commutateurs pour obtenir le comportement souhaité
de votre système.
Voir aussi :
§ 6.3 DIP switchs et fonctions du G9SR-BC□-□ à la page 20.
§ 7.3 DIP et fonctions du G9SR-AD□-□ à la page 27.
§ 8.3 Les fonctions du commutateur rotatif du G9SR-EX□-T90-□
à la page 34.
2.5
Etape 5 : Vérification de l'installation
Vérifiez toutes les fonctions du système installé.
Voir aussi :
la section 3 Test à la page 7
Documenter les résultats de l'essai en utilisant le journal d'essai.
Voir aussi :
le chapitre 12 Annexe B : Enregistrement des résultats des essais à la page 77
