Structure interne de l'unité centrale
5-1
Structure interne de l'unité centrale
micro--
interrupteur
5-1-1 Zones de mémoire
Le Programme utilisateur
Mémoire des E/S
126

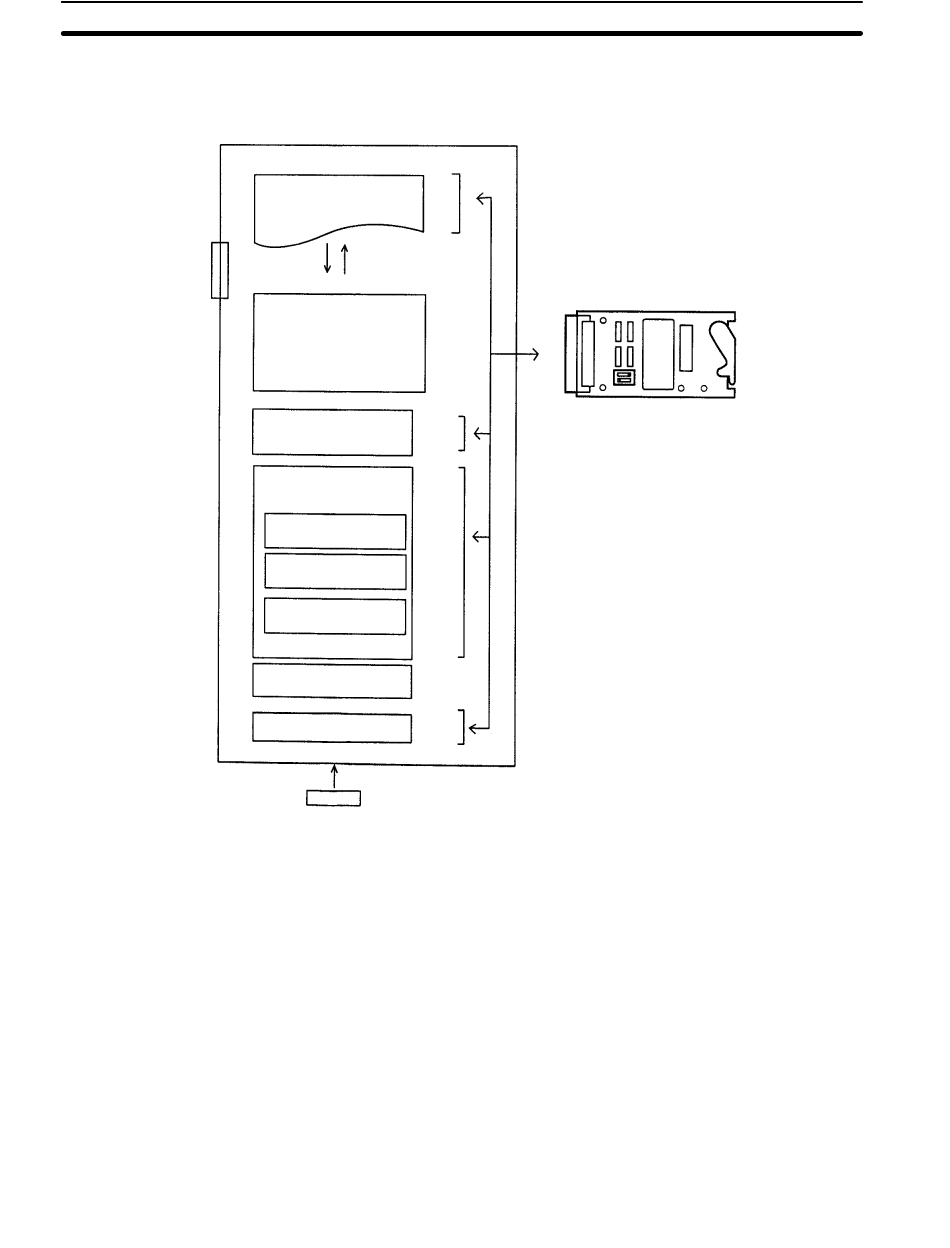

Le schéma ci--dessous montre la structure interne de l'Unité Centrale.
Unité Centrale
Programme utilisateur
Mémoire des E/S
DM 6600
Setup de l'API
à
(sauf réglages de la Carte de
DM 6655
Communications Série)
DM 6144
Zone DM de Lecture
à
seule
DM 6400
Zone de paramètre des
à
DM du contrôleur de liaison
DM 6409
DM 6450
Zone de la Table
à
de routage
DM 6499
Réglages de la Carte de
DM 6550
communications série
à
(partie du Setup de l'API)
DM 6559
à
DM 6568
Zone du Stock-
DM 6569
à
age des erreurs
DM 6599
Information d'instruc-
tions d'expansion
Batterie (sauvegarde des zones ci--dessus)
Rem. Il n'existe aucun tableau d'E/S enregistré par l'utilisateur pour le CQM1H.
Toutes les zones suivantes sont sauvegardées à l'aide de la batterie. Si la bat-
terie est vide, les données de ces zones seront perdues.
Le programme utilisateur se compose d'instructions de programme. Ces
instructions lisent et écrivent dans la mémoire des E/S et sont réalisées dans
l'ordre en commençant par le début du programme. Après la réalisation de
toutes les instructions, les E/S pour toutes les Unités sont régénérées, et le
cycle se répète de nouveau à partir du début du programme.
Si la broche 1 du micro--interrupteur à l'avant de l'Unité Centrale est réglée sur
ON, le programme utilisateur ne peut pas être écrit depuis un périphérique de
programmation.
La lecture, l'écriture et la comparaison peuvent être effectuées sur le pro-
gramme utilisateur lorsqu'une Cassette de Mémoire est utilisée.
La mémoire des E/S est la zone utilisée pour la lecture et l'écriture du pro-
gramme utilisateur ou d'un périphérique de programmation. Elle est composée
Chapitre
Cassette de mémoire
Les programmes utilisateur, la
mémoire de données (zones de lec-
ture seule, Setup de l'API), et l'in-
formation d'instruction d'expansion
peuvent être sauvegardés et lus par
lots.
