5. Přehled vnitřní jednotky

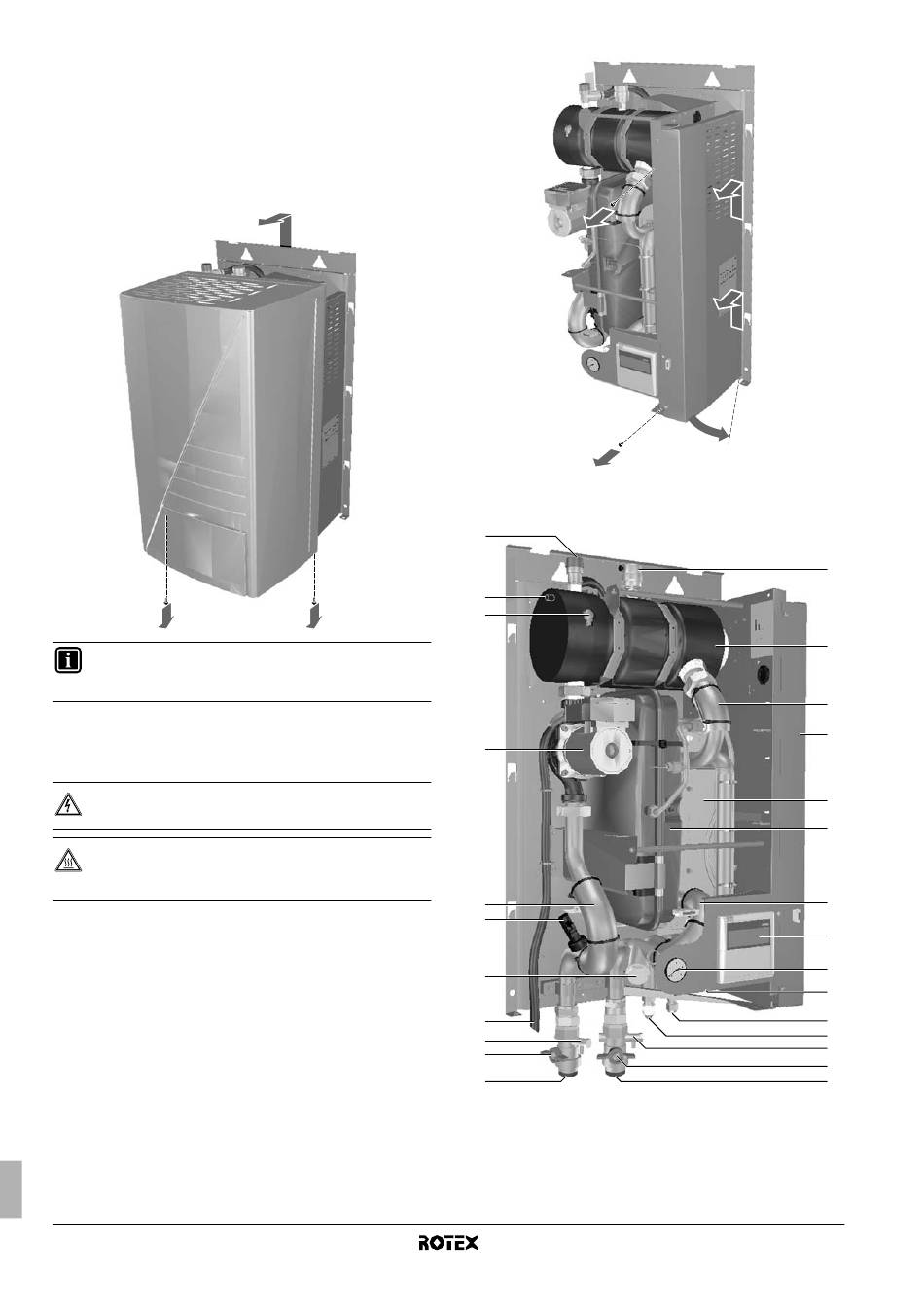

5.1. Otevření vnitřní jednotky
■
Čelní klapka krytu vnitřní jednotky umožňuje přístup k tlakoměru
a uživatelskému rozhraní a je vybavena systémem zajištění se
západkami.
■
Kryt vnitřní jednotky lze sejmout po vyšroubování 2 spodních
šroubů; poté lze kryt odháknout a vyjmout.
INFORMACE
Kryt při instalaci upevněte šrouby (šrouby jsou dodávány
jako příslušenství).
■
Je-li třeba získat přístup k součástem rozváděcí skříňky
– například připojit vedení – lze sejmout servisní panel
rozváděcí skříňky. Povolte čelní šrouby a vyhákněte servisní
panel rozváděcí skříňky.
NEBEZPEČÍ: HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
NEBEZPEČÍ: NEDOTÝKEJTE SE POTRUBÍ A VNITŘNÍCH
SOUČÁSTÍ
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
Instalační návod
10
1 1
1
5.2. Hlavní součásti
20
19
18
17
3
16
14
21
13
10
12
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
RKHBH/X016BB
4PW62576-3 – 10.2010
