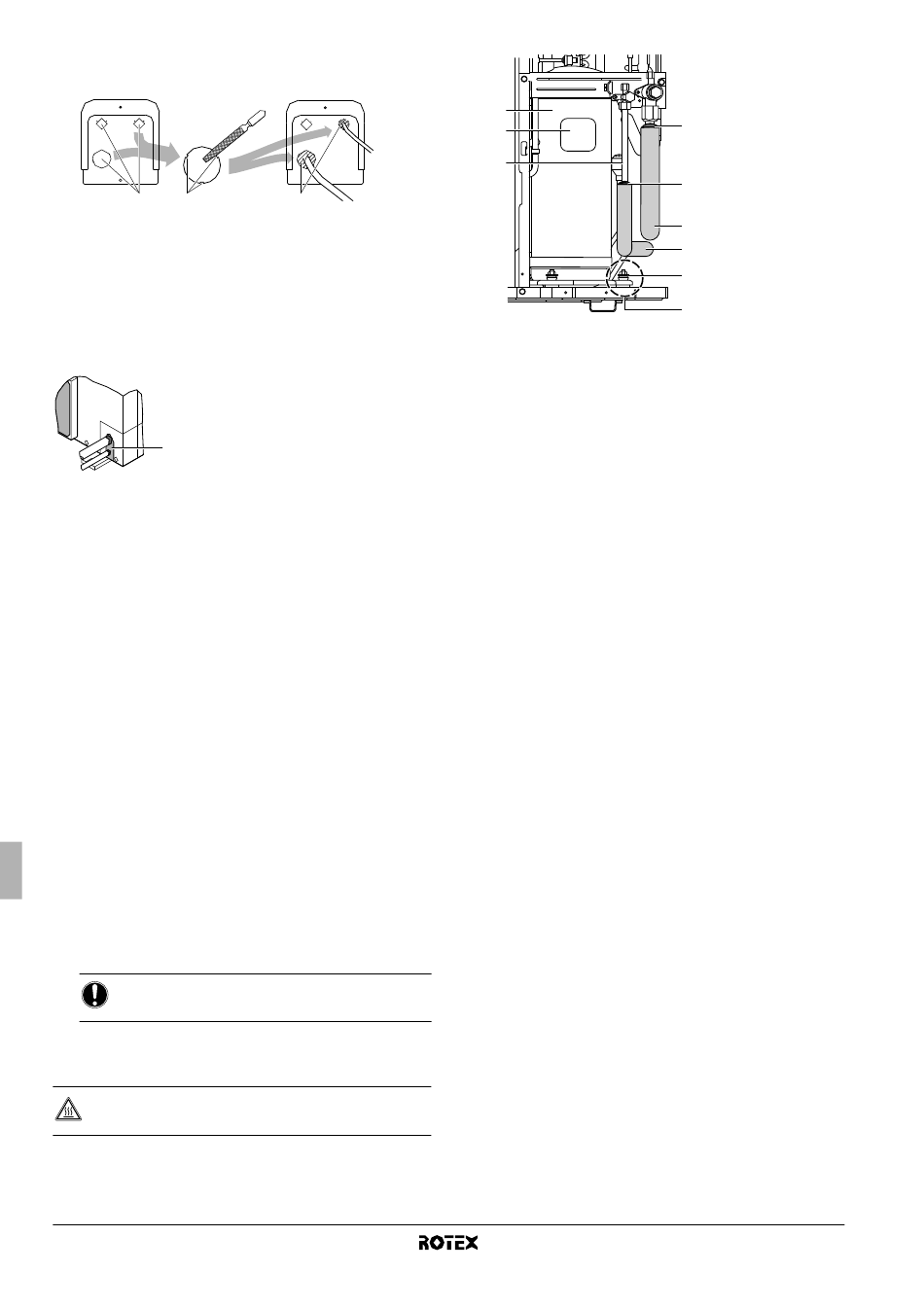

Vooraleer elektrische draden doorheen de uit te kloppen gaten
te leiden, verwijder alle bramen uit deze gaten en wikkel
kleefband om de draden om ze niet te beschadigen.
1 2
1 Uit te kloppen gat
2 Braam
3 Inpakmateriaal

10.1. Vreemde voorwerpen beletten in te dringen

Dicht de gaten waardoor de buizen gaan met stopverf of
isolatiemateriaal (ter plaatse te voorzien) om geen gaten te hebben
(zie de afbeelding).
1
1
Als het risico bestaat dat kleine dieren via de uit te kloppen gaten het
systeem binnendringen, dicht dan de gaten met verpakkingsmateriaal
(ter plaatse te voorzien).
Als insecten of kleine dieren in de buitenunit binnendringen, kan een
kortsluiting in de elektriciteitskast ontstaan.
Dicht de uit te kloppen gaten af in koude streken om geen vochtigheid
of sneeuw toe te laten.
10.2. Voorzorgsmaatregelen bij het aansluiten van
lokale leidingen en de isolatie
■
Zorg ervoor dat geen van de buizen binnen of buiten in contact
kunnen komen met het deksel van de compressorklemmen.
Indien de isolatie van de buizen langs de vloeistofzijde hiermee
in contact komt, regel dan de hoogte zoals getoond op
onderstaande afbeelding. Zorg er tevens voor dat de lokale
leidingen noch de bouten, noch de buitenwanden van de
compressor kunnen raken.
■
Wanneer de buitenunit boven de binnenunit gemonteerd wordt,
kan het volgende voorkomen:
het condenswater op de afsluiter kan naar de binnenunit
vloeien. Om dit te voorkomen, dek de afsluiter met
afdichtingsmateriaal.
■
Als de temperatuur hoger is dan 30°C en de relatieve vochtigheid
meer dan RV 80% bedraagt, moet het afdichtingmateriaal ten
minste 20 mm dik worden aangebracht om condensatie op het
oppervlak van de afdichting te voorkomen.
■
Vergeet niet de lokale buizen aan de vloeistofzijde en aan de
gaszijde te isoleren.
AANDACHT
Elke blote leiding kan condensatie veroorzaken.
(De buizen langs de gaszijde kunnen tot 120°C warm worden:
gebruik dus isolatiemateriaal dat deze temperaturen kan
verdragen.)
GEVAAR
Raak nooit buizen of interne onderdelen aan.
Montagehandleiding
13
3
Stopverf of isolatiemateriaal
(ter plaatse te voorzien)
1
2
3
1 Compressor
2 Deksel over klemmen
3 Lokale buizen binnen en buiten
4 Afdichting, enz.
5 Isolatiemateriaal
6 Bouten
A Wees voorzichtig met de aansluitingen van de buizen,
bouten en buitenwand
10.3. Waarschuwingen betreffende de noodzaak van
een opvangbak
Om te vermijden dat olie in de stijgende buizen terug naar de
compressor zou kunnen vloeien wanneer deze stopt, om zo een
fenomeen van vloeistofcompressie te veroorzaken, of beschadigen
toe te brengen door die terugstromende olie, is het nodig om een
opvangbak per hoogteverschil van 10 m in de stijgende gasleiding te
voorzien.
■
Afstand tussen de opvangbakken. (Zie afbeelding 4)
A Buitenunit
B Binnenunit
C Gasleiding
D Vloeistofleiding
E Olieopvangbak
H Voorzie een opvangbak per hoogteverschil van 10 m.
■
Er is geen opvangbak nodig als de buitenunit hoger dan de
binnenunit wordt gemonteerd.
4
4
5
5
6
A
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
