Water vullen

1 Sluit de watertoevoer aan op een aftap- en vulkraan (zie
"Hoofdcomponenten" op pagina 6).
2 Zorg ervoor dat de automatische ontluchtingsklep open staat
(minstens 2 draaien).
3 Vul met water totdat de manometer een druk aangeeft van ca.
2,0 bar. Verwijder zoveel mogelijk lucht uit het circuit met behulp
van de ontluchtingskleppen. Door lucht in het watercircuit zou de
backupverwarming slecht kunnen werken.
4 Open de drukveiligheidsklep om te controleren of het vat van de
backupverwarming gevuld is met water. Uit de klep moet water
komen.
■
LET OP Tijdens het vullen van het systeem kan wellicht
niet alle lucht eruit worden verwijderd. De
resterende lucht wordt verwijderd via de automa-
tische ontluchtingskleppen tijdens de eerste
werkingsuren van het systeem. Achteraf kan extra
water moeten worden bijgevuld.
■
De waterdruk op de manometer varieert volgens
de watertemperatuur (hogere druk bij hogere
watertemperatuur).
De waterdruk moet echter altijd boven 0,3 bar
blijven om het binnendringen van lucht in het
circuit te voorkomen.
■
Een teveel aan water kan door de unit via de
drukveiligheidsklep worden afgevoerd.
■
De waterkwaliteit moet conform EN richtlijn
98/83 EG zijn.

Isoleren van de leidingen

Het volledige watercircuit, inclusief alle leidingen, moet worden
geïsoleerd om condensvorming tijdens het koelen en een
verminderde koel- en verwarmingscapaciteit te voorkomen.
Als de temperatuur hoger is dan 30°C en de relatieve vochtigheid
meer dan 80% bedraagt, moet het afdichtingsmateriaal ten minste
20 mm dik zijn om condensatie op het oppervlak van de afdichting te
voorkomen.
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A

Lokale bedrading

WAARSCHUWING
■
Een hoofdschakelaar of een andere manier om te
onderbreken, met een contactscheiding in alle polen,
moet voorzien zijn in de vaste bedrading in overeen-
stemming met de toepasselijke lokale en nationale
wetgeving.
■
Schakel de voeding uit voordat u aansluitingen
uitvoert.
■
De bedrading ter plaatse en de montage van de
componenten moeten worden uitgevoerd door een
erkend elektricien en in overeenstemming zijn met de
geldende Europese en nationale reglementeringen.
■
De bedrading ter plaatse moet worden uitgevoerd in
overeenstemming met het bedradingsschema dat met
de unit is meegeleverd en met de onderstaande
instructies.
■
Gebruik een afzonderlijke voeding. Deel dus nooit
een voeding met een ander toestel.
■
Zorg voor een aarding. Aard het toestel niet op een
nutsleiding, een spanningsbeveiliging of een telefoon-
aarding. Onvolledige
schokken veroorzaken.
■
Installeer een aardlekbeveiliging (30 mA). Anders
bestaat het gevaar dat iemand een elektrische schok
krijgt.

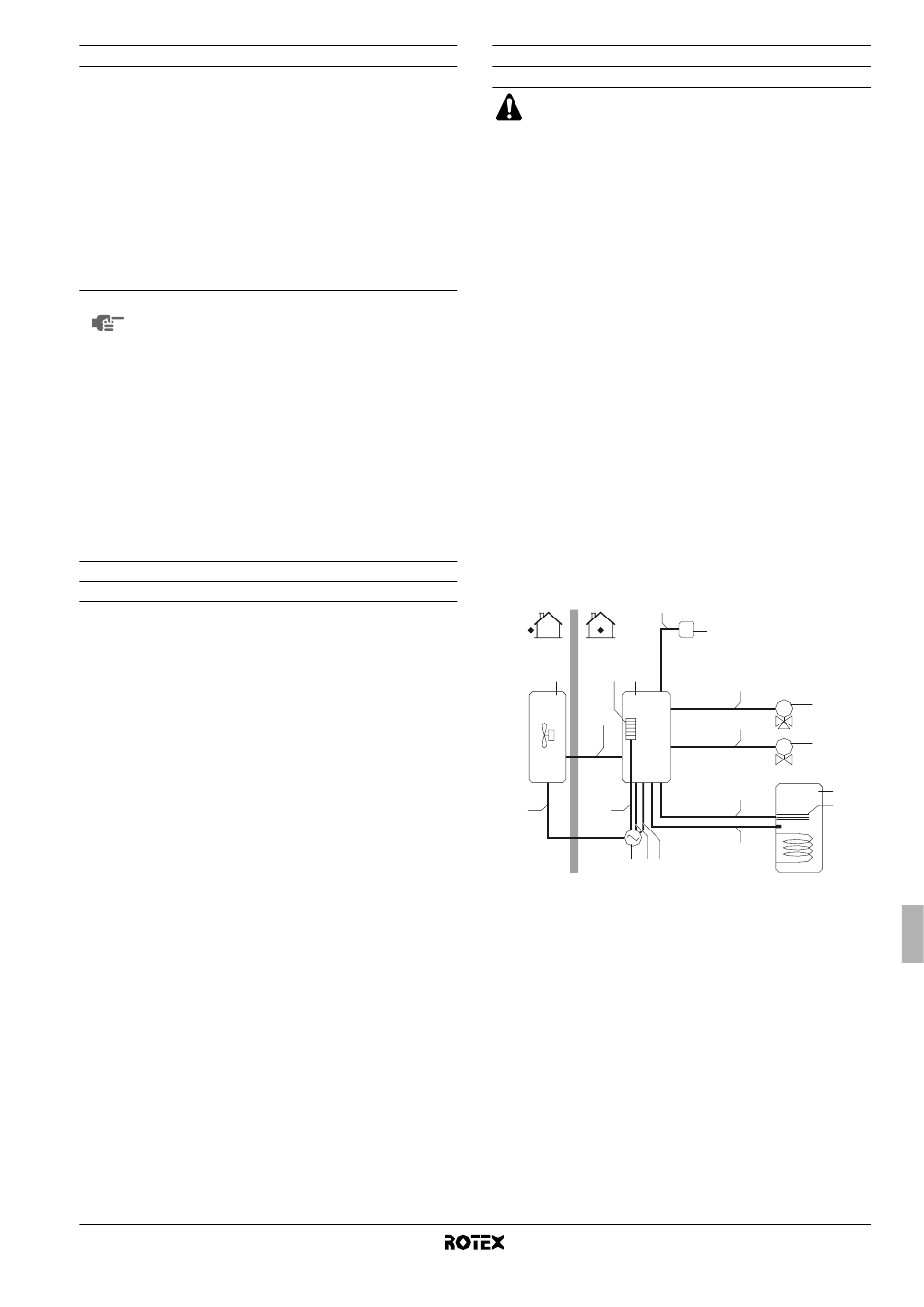

Overzicht
Op de onderstaande afbeelding ziet u een overzicht van de vereiste
lokale bedrading tussen de verschillende delen van de installatie. Zie
ook "Voorbeelden van typische toepassingen" op pagina 3.
4
B C D
2
1 3
A 10 9
A Enkele voeding voor
buitenunit,
backupverwarming en
boosterverwarming
B Buitenunit
C Backupverwarming
D Binnenunit
E Kamerthermostaat
(lokale levering, optie)
aarding kan elektrische
T
E
5
F
M
6
G
M
H
7
I
8
F 3-wegsklep voor tank
voor warm water voor
huishoudelijk gebruik
(lokale levering, optie)
G 2-wegsklep voor
koelstand (lokale
levering, optie)
H Tank voor warm water
voor huishoudelijk
gebruik (optie)
I Boosterverwarming
(optie)
