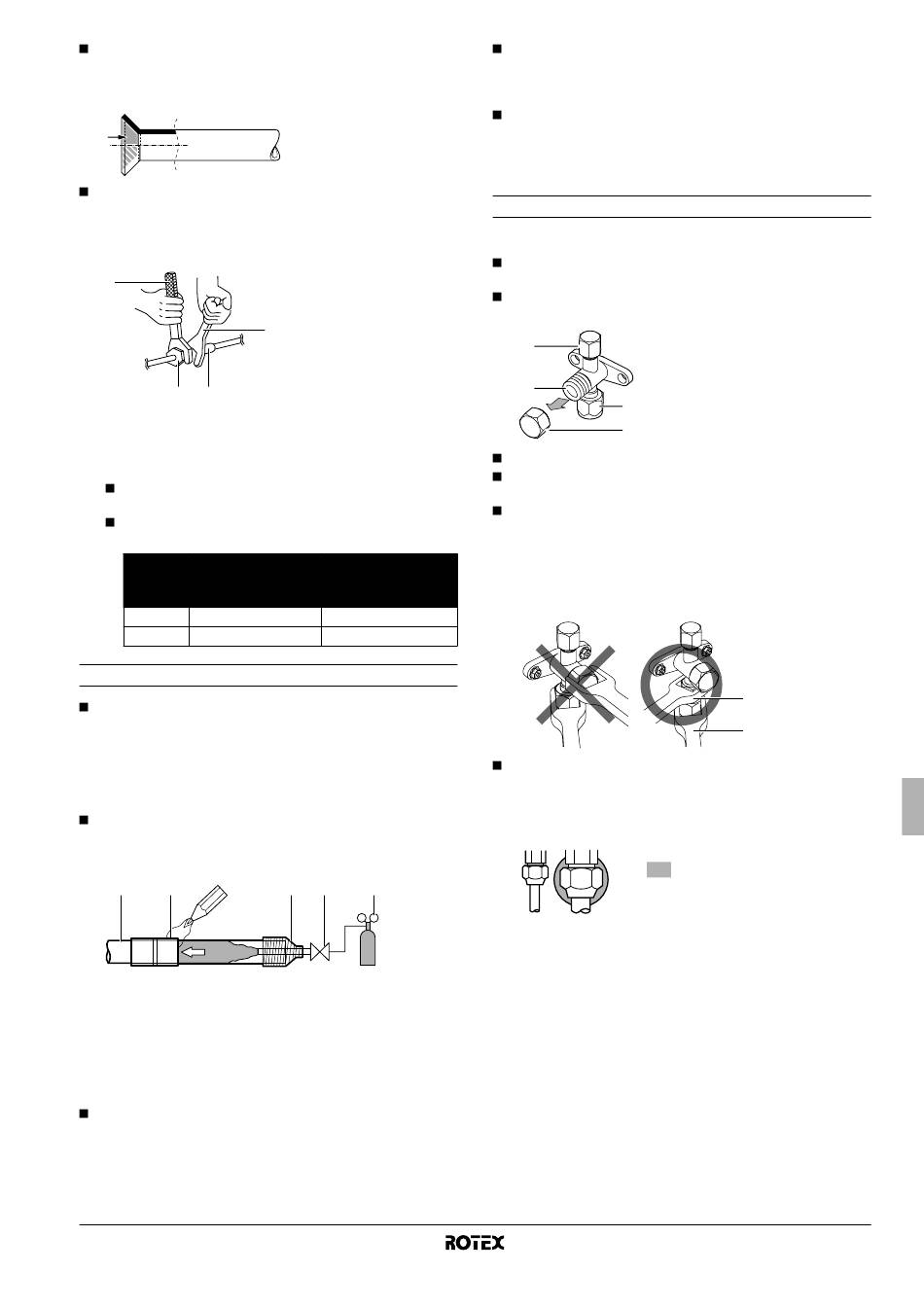

Prima di inserire il dado svasato, è necessario lubrificare la
superficie interna della filettatura con olio esterico o eterico,
quindi avvitarlo a mano per 3 o 4 giri prima di serrarlo
definitivamente.
Quando si svita un dado svasato, usare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado svasato.
1
4 3
Non consigliato ma solo in caso di emergenza.
Nel caso fosse necessario collegare la tubazione con una
chiave torsiometrica, attenersi
installazione:
Serrare il dado svasato con una chiave inglese fino al punto
in cui la coppia di serraggio aumenta improvvisamente.
Da quella posizione, stringere ulteriormente il dado svasato
con un angolo simile a quello elencato di seguito:
Dimensioni
delle
tubazioni Ulteriore angolo di
(mm) serraggio (gradi)
Ø9,5 60~90
Ø15,9 30~60
Linee guida per la brasatura
Durante la brasatura, accertarsi di far passare un flusso di
azoto.
Il flusso di azoto impedisce il crearsi di grandi quantità di strato
di ossidazione all'interno delle tubature. Uno strato di
ossidazione influisce negativamente su valvole e compressori
nel sistema di refrigerazione e impedisce un funzionamento
corretto.
La pressione dell'azoto deve essere regolata a 0,02 MPa
(appena sufficiente ad essere rilevato sulla pelle) con una
valvola di riduzione della pressione.
1 2
6
1 Linee frigorifere
2 Punto da sottoporre a brasatura
3 Nastro
4 Valvola manuale
5 Valvola di riduzione della pressione
6 Azoto
Non utilizzare antiossidanti durante la brasatura dei giunti delle
tubature.
Le sostanze residue potrebbero ostruire le tubazioni e
danneggiare l'apparecchio.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unità esterna per pompe di calore aria-acqua
4PW54248-1
1 Chiave torsiometrica
2 Chiave fissa
3 Unione della
tubazione
2
4 Dado svasato
al seguente metodo
Lunghezza del braccio
della chiave
raccomandata (mm)
±200
±300
3 4 5
6
Non utilizzare flussi di cloro durante la brasatura rame contro
rame dei tubi del refrigerante. Utilizzare una lega di riempimento
per brasatura in rame fluorescente (BCuP) che non richiede
flussante.
Il flusso è particolarmente nocivo ai sistemi di tubazione del
refrigerante. Ad esempio, se viene usato un flusso a base di
cloro, questo corrode le tubature o se nello specifico il flusso
contiene fluoro, deteriora l'olio refrigerante.
Funzionamento della valvola d'arresto
Precauzioni per la gestione della valvola di arresto
Accertarsi che durante il funzionamento dell'apparecchio
entrambe le valvole di arresto siano aperte.
Nella figura sotto sono indicati i nomi dei componenti richiesti
per la valvola di arresto.
1
2
di
La valvola di arresto viene chiusa in fabbrica.
Non usare troppa forza sullo stelo della valvola, altrimenti il
corpo della valvola potrebbe rompersi.
La piastra di montaggio della valvola di arresto può deformarsi
se viene utilizzata solo una chiave torsiometrica per allentare o
serrare il dado svasato; fissare sempre la valvola di arresto con
una chiave inglese, quindi allentare o serrare il dado svasato
con una chiave torsiometrica.
Non utilizzare la chiave inglese sul coperchio dello stelo, onde
evitare perdite di refrigerante.
Quando si prevede una pressione di funzionamento bassa (ad
esempio quando viene effettuato il raffreddamento con una
temperatura dell'aria esterna ridotta), sigillare il dado svasato
nella valvola di arresto sulla linea del gas utilizzando silicone
sigillante, onde evitare il congelamento.

Apertura/chiusura della valvola d'arresto

Apertura della valvola di arresto
1. Togliere il coperchio della valvola.
2. Inserire una chiave esagonale (lato liquido: 4 mm/lato gas:
6 mm) nello stelo della valvola, quindi ruotare lo stelo in senso
antiorario.
3. Interrompere la rotazione quando lo stelo della valvola giunge a
un punto di arresto.
Ora la valvola è aperta.
1 Apertura di servizio e coperchio
dell'apertura di servizio
2 Stelo della valvola
3 Collegamento tubazione esistente
4 Coperchio dello stelo
3
4
1 Chiave fissa
2 Chiave torsiometrica
1
2
Silicone sigillante
(Assicurarsi che non vi siano spazi
vuoti)
Manuale d'installazione
