Tubi del refrigerante

Per tutte le linee guida, le istruzioni e le specifiche relative ai tubi del
refrigerante tra l'unità interna e quella esterna, consultare il manuale
di installazione dell'unità esterna.
La posizione del tubo del gas e del tubo del liquido sull'unità interna è
illustrata in "Componenti principali" a pagina 6.
Specifiche delle tubature
del refrigerante
Collegamento del tubo del gas
Collegamento del tubo del liquido
Quando si collegano le tubature del refrigerante, utilizzare
sempre due chiavi/chiavi inglesi per stringere o allentare i
dadi. In caso contrario si potrebbero danneggiare i collega-
menti delle tubature e si potrebbero verificare delle perdite.

Tubi dell'acqua

Controllo del circuito acqua
L'apparecchio è dotato di un attacco d'ingresso e di un attacco
d'uscita per il collegamento con il circuito acqua. Quest'ultimo deve
essere montato da un tecnico abilitato, in conformità alle norme
europee e nazionali.
I refrigeratori devono essere utilizzati solo in un sistema
idraulico chiuso. L'utilizzo con un circuito acqua aperto può
comportare una corrosione eccessiva delle tubazioni
dell'acqua.
Prima di continuare l'installazione dell'unità occorre controllare che:
■
La pressione massima dell'acqua è 3 bar.
■
Con l'unità siano state fornite due valvole di intercettazione. Per
facilitare le operazioni di assistenza e manutenzione, installarne
una all'ingresso e una all'uscita dell'acqua dell'unità interna.
Annotare la posizione delle valvole di chiusura. L'orientamento
delle valvole di drenaggio e di alimentazione integrate è
importante per la manutenzione. Vedere la figura 3.
■
In tutti i punti bassi del circuito idraulico siano stati installati
rubinetti di drenaggio allo scopo di poter drenare tutta l'acqua
durante la manutenzione.
Due valvole di drenaggio integrate nelle valvole di chiusura e
una valvola di drenaggio nel serbatoio di espansione consen-
tono di drenare l'acqua dall'impianto idraulico dell'unità interna.
■
Assicurarsi di fornire un drenaggio adeguato per la valvola di
sicurezza, in modo da evitare che l'acqua entri in contatto con i
componenti elettrici.
■
In tutti i punti alti del circuito idraulico siano stati installati degli
sfoghi d'aria. Le valvole devono essere installate in posizioni
facilmente accessibili al personale di manutenzione. È previsto
uno spurgo dell'aria automatico all'interno dell'unità interna.
Verificare che la valvola di spurgo dell'aria non sia serrata, in
modo da garantire l'eliminazione automatica dell'aria nel circuito
idraulico.
■
Accertarsi che i componenti installati sulla tubazione esistente
siano in grado di resistere alla pressione dell'acqua.
Controllo del volume dell'acqua e della pre-pressione
del serbatoio di espansione
L'unità è dotata di un serbatoio di espansione di 10 litri con pre-
pressione predefinita di 1 bar.
Per garantire il corretto funzionamento dell'unità, regolare la pre-
pressione del serbatoio di espansione e controllare i volumi minimo e
massimo dell'acqua.
1 Controllare che il volume totale di acqua nell'installazione,
escluso il volume d'acqua interno dell'unità interna, sia di 20 l
minimo. Fare riferimento alla sezione "Specifiche tecniche" a
pagina 30 per conoscere il volume d'acqua interno dell'unità
interna.
RKHBH/X016AB
Unità interna per sistema a pompe di calore aria-acqua
4PW50205-1A
Unità interna Unità esterna
15,9 mm (5/8") 15,9 mm (5/8")
9,5 mm (3/8") 9,5 mm (3/8")
Nella maggior parte delle applicazioni tale volume minimo
di acqua consente di ottenere risultati soddisfacenti.
In caso di processi difficili o di ambienti particolarmente
caldi, è necessario un volume di acqua maggiore.
Quando la circolazione in ciascun anello di riscaldamento
dell'ambiente è controllata da valvole ad azionamento
remoto, è importante che tale volume dell'acqua minimo
venga mantenuto anche se tutte le valvole sono chiuse.

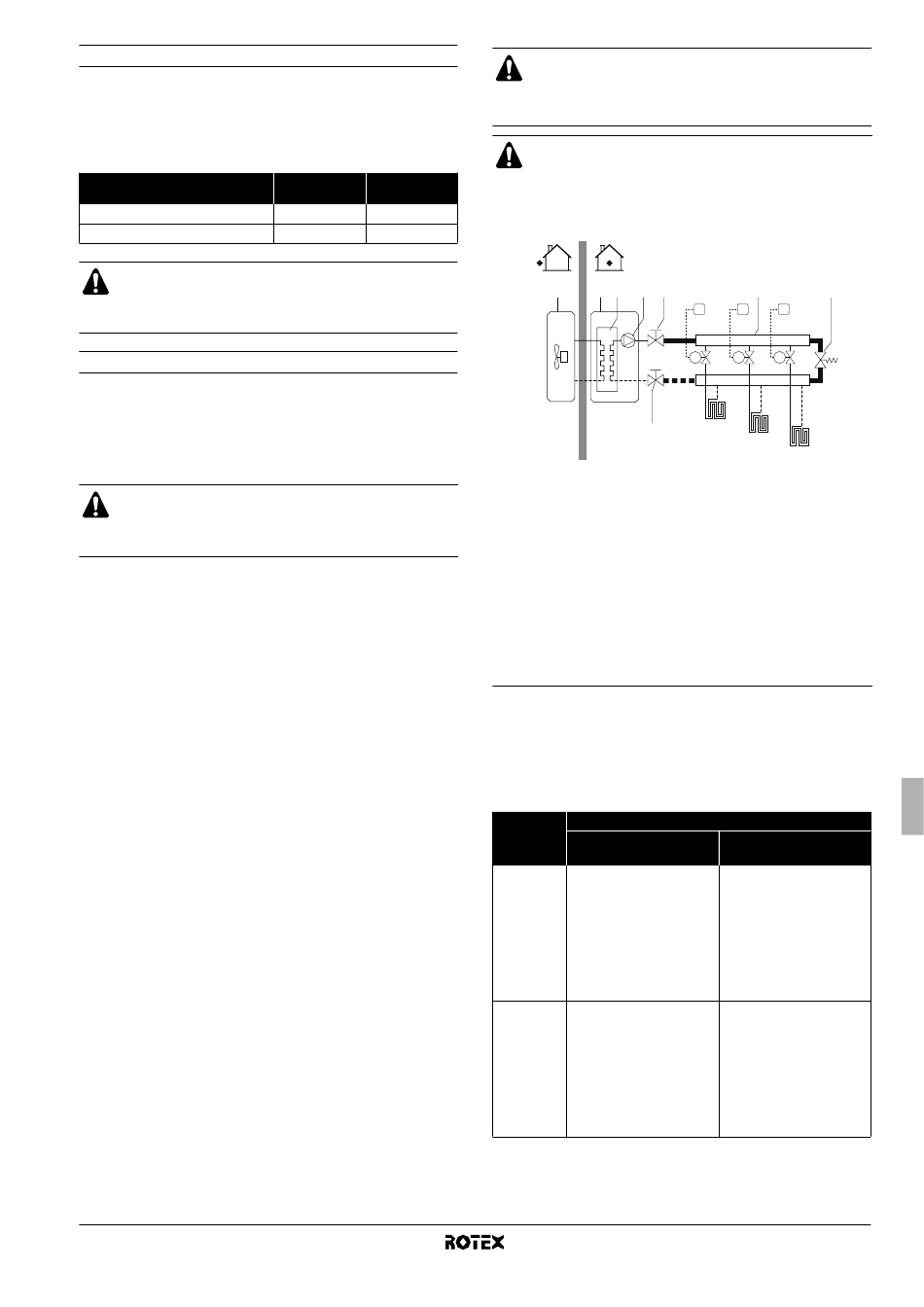

Esempio
1 2 3 4 5
7
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
6 Collettore
(non di fornitura)
7 Valvola di chiusura
2 Determinare la necessità di regolazione della pressione
massima del serbatoio di espansione consultando la tabella
riportata di seguito.
3 Utilizzare la tabella e le istruzioni successive per determinare se
il volume totale dell'acqua nella fase di installazione è inferiore al
massimo volume d'acqua consentito.
Differenza Contenuto d'acqua
di altezza
dell'installa-
(a)
≤280 l
zione
Non è richiesta la regola-
≤7 m
zione della pre-pressione.
Azioni necessarie:
• aumentare la pre-pressione,
calcolando il nuovo valore
seguendo le istruzioni in
"Calcolo della pre-pressione
>7 m del serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare
il grafico riportato di seguito)
(a) Differenza di altezza dell'installazione: differenza di altezza (m) tra il punto più
alto del circuito idraulico e l'unità interna. Se l'unità interna si trova nel punto
d'installazione più alto, l'altezza di installazione è considerata 0 m.
6 8
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
8 Valvola by-pass
(non di fornitura)
FHL1..3 Anello di riscaldamento
a pavimento
(non di fornitura)
T1..3 Termostato ambiente
individuale
(non di fornitura)
M1..3 Valvola motorizzata
individuale per controllare
l'anello FHL1
(non di fornitura)
>280 l
Azioni necessarie:
• diminuire la pre-pressione,
calcolando il nuovo valore
seguendo le istruzioni in
"Calcolo della pre-pressione
del serbatoio di espansione"
• verificare se il volume
dell'acqua è inferiore al
massimo volume d'acqua
consentito (consultare il
grafico riportato di seguito)
Serbatoio di espansione
dell'unità troppo piccolo per
l'installazione.
