6. P
RECAUZIONI PER L
AVVISO
Se i fori di scarico dell'unità esterna
rimangono coperti dalla base di
montaggio o dalla superficie del
pavimento, alzare l'unità per lasciare
uno spazio libero di oltre 100 mm
sotto all'unità esterna.

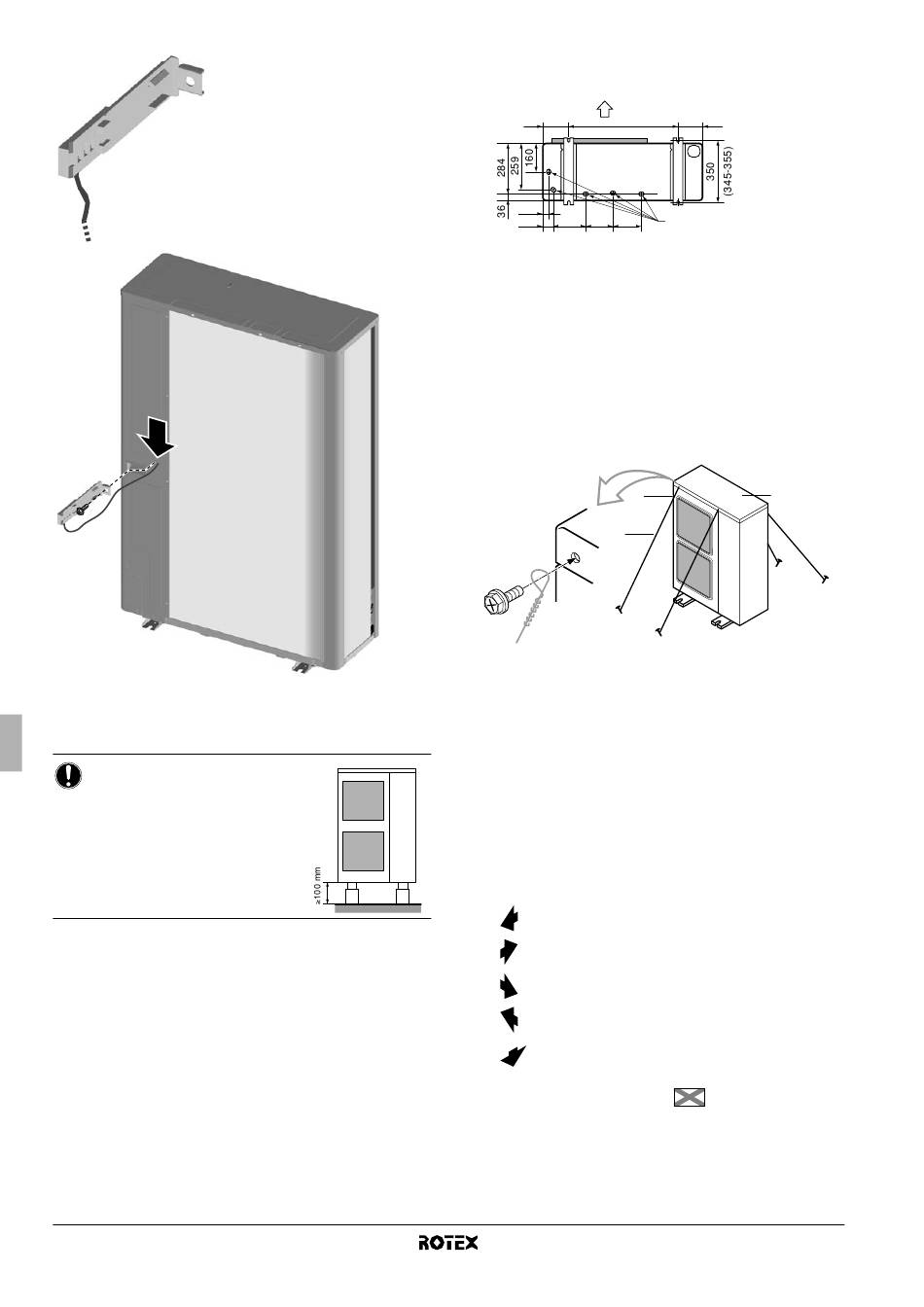

6.1. Fondazione

■
Controllare che il terreno su cui si deve installare l'unità sia
solido e piano, in modo tale che, dopo l'installazione, l'unità non
generi vibrazioni o rumore durante il funzionamento.
■
Seguendo il disegno della fondazione riportato nella figura,
fissare saldamente l'unità con i relativi bulloni. (Preparare 4
serie di bulloni, dadi e rondelle per fondazione M12, ciascuno di
questi da reperire in loco.)
Manuale d'installazione
9
'
INSTALLAZIONE
■
Si consiglia di avvitare i bulloni della fondazione finché non
sporgono di 20 mm dalla superficie di quest'ultima.
RRLQ
A
140 620
B
35
60 182 154 159
A Lato di scarico
B Vista dal basso (mm)
C Foro di scarico
6.2. Metodo d'installazione per prevenire
il capovolgimento
Se è necessario prevenire il capovolgimento dell'unità, installarla come
illustrato nella figura.
■
preparare tutti e 4 i cavi indicati nel disegno
■
svitare la piastra superiore nei 4 punti indicati A e B
■
inserire le viti nei cappi e avvitarle a fondo
A A
C
A Ubicazione dei 2 fori di fissaggio sul lato anteriore dell'unità
B Ubicazione dei 2 fori di fissaggio sul lato posteriore dell'unità
C Cavi: da reperire in loco
7. S
PAZIO DA PREVEDERE NEL LUOGO
'
D INSTALLAZIONE
I numeri usati nelle figure rappresentano le dimensioni in mm.
(Vedere "6. Precauzioni per l'installazione" a pagina 9)
Precauzioni
(A) In caso di installazione non a catasta (vedere figura 1 per
l'unità RRLQ)
Ostacolo dal lato
aspirazione
Ostacolo dal lato
scarico
Ostacolo sul lato
sinistro
Ostacolo sul lato
destro
Ostacolo sul lato
superiore
(a) Specifica per le unità RRLQ per prevenire l'esposizione al vento o per evitare
che la serpentina dello scambiatore di calore venga coperta dalla neve.
Unità esterna per pompa di calore aria-acqua
140
C
B
✓
Ostacolo presente
1 In questi casi, chiudere
il fondo del telaio
d'installazione per evitare
che l'aria scaricata possa
essere bypassata
2 In questi casi, si possono
installare solo 2 unità.
3 Configurazione
d'installazione
(a)
raccomandata.
Questa situazione non
è ammessa
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
