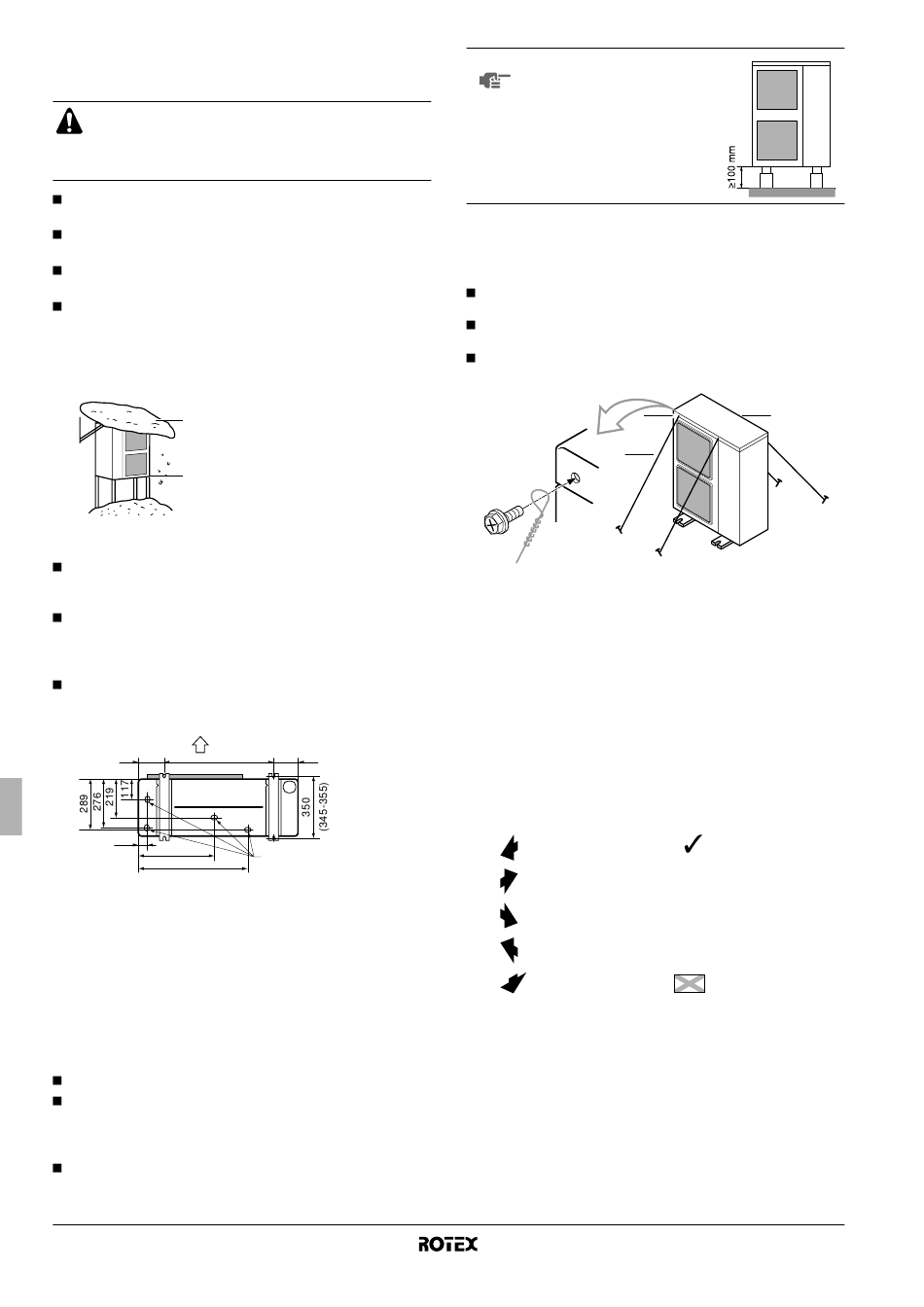

Scelta del luogo per climi freddi
Consultare "Modello" a pagina 2.
ATTENZIONE
Quando si utilizza l'unità esterna in luoghi con basse
temperature ambiente esterne, accertarsi di seguire le
istruzioni descritte di seguito.
Per prevenire l'esposizione al vento, installare l'unità esterna
con il lato aspirazione rivolto verso la parete.
Non installare mai l'unità esterna in un luogo in cui il lato
aspirazione possa essere esposto direttamente al vento.
Per prevenire l'esposizione al vento, installare un deflettore sul
lato di uscita dell'aria dell'unità esterna.
Nelle aree soggette a forti cadute di neve, è fondamentale
scegliere un luogo d'installazione in cui la neve non possa in
alcun modo interferire con il funzionamento dell'unità. In caso di
possibili cadute di neve sui lati, accertarsi che la serpentina
dello scambiatore di calore non venga colpita dalla neve (se
necessario costruire una tettoia laterale).
1
2
P '
RECAUZIONI PER L INSTALLAZIONE
Controllare solidità e altezza dal suolo dell'installazione in modo
che la sezione non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
In conformità con il disegno della base di appoggio nella figura,
fissare saldamente l'unità usando i bulloni per la base di
appoggio (preparare quattro serie di bulloni per base di
appoggio M12, dadi e rondelle, acquistandoli sul posto).
Avvitare i bulloni per base di appoggio fino a che la loro distanza
dalla superficie della base di appoggio sia di 20 mm.
A
140 620
B
47
423
614
A Lato scarico
B Vista dal basso (mm)
C Foro di scarico
Operazione di drenaggio
Nella tabella delle combinazioni, verificare nella sezione "Opzioni
possibili" a pagina 3 se è consentita l'operazione di drenaggio. Se
l'operazione di drenaggio sull'unità è consentita e se il luogo
d'installazione richiede tale operazione, seguire le linee guida di
seguito indicate.
Sono disponibili kit di drenaggio opzionali.
Se l'operazione di drenaggio dall'unità esterna causa problemi
(ad esempio, se l'acqua di scarico viene schizzata addosso alle
persone) applicare una tubazione di scarico usando la presa di
drenaggio (opzionale).
Accertarsi che il sistema di drenaggio funzioni correttamente.
Manuale d'installazione
4
1 Costruire un'ampia tettoia.
2 Costruire un basamento.
Installare l'unità in posizione
abbastanza elevata rispetto al
terreno per evitare che venga
ricoperta dalla neve.
140
C
NOTA Se i fori di drenaggio dell'unità
esterna sono coperti da una
base di montaggio o dalla
superficie del
sollevare l'unità in modo da
lasciare al di sotto uno spazio
libero di oltre 100 mm.
Accorgimenti per prevenire il ribaltamento
Quando è necessario prevenire
l'apparecchio come indicato nella figura:
Preparare quattro funicelle metalliche dotate di occhiello come
indicato sul disegno
Svitare le quattro viti dal pannello superiore nelle posizioni
indicate A e B
Inserire le viti in ognuno degli occhielli dei quattro cavi e
riavvitare le viti nelle posizioni originali
A A
C
A Posizione delle due viti con cui fissare le funicelle alla parte
frontale dell'unità
B Posizione delle due viti con cui fissare le funicelle nella parte
posteriore dell'unità
C Cavi elettrici: non di serie
S
PAZIO DI SERVIZIO PER L
I dati numerici utilizzati nelle misure rappresentano le dimensioni
in mm.
(Consultare il capitolo "Precauzioni per l'installazione" a pagina 4)
Precauzione
(A) In caso di installazione non impilata (Vedere la figura 1)
Ostacolo lato
aspirazione
Ostacolo lato scarico
Ostacolo lato sinistro
Ostacolo lato destro
Ostacolo lato superiore
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unità esterna per pompe di calore aria-acqua
pavimento,
il ribaltamento, installare
B
'
INSTALLAZIONE
Ostacolo presente
1 In questi casi, chiudere il
fondo del telaio di
installazione per evitare
di bypassare l'aria di
scarico
2 In questi casi, è possibile
installare solo due unità.
Questa situazione non è
consentita
