2 Quando si installa l'unità in luoghi esposti soggetti a forti venti,
prestare particolare attenzione ai seguenti punti.
Venti dell'ordine di 5 m/sec o ancora più forti che oppongono
resistenza all'uscita dell'aria dell'unità esterna sono causa di
cortocircuiti (aspirazione dell'aria di scarico) con le seguenti
conseguenze:
- Degrado delle capacità di funzionamento.
- Formazione frequente di depositi di ghiaccio al momento del
riscaldamento.
- Interruzione del funzionamento dovuto all'alta pressione.
- Quando un vento forte soffia continuamente sulla superficie
della macchina, la ventola può iniziare a ruotare molto
velocemente fino a rompersi.

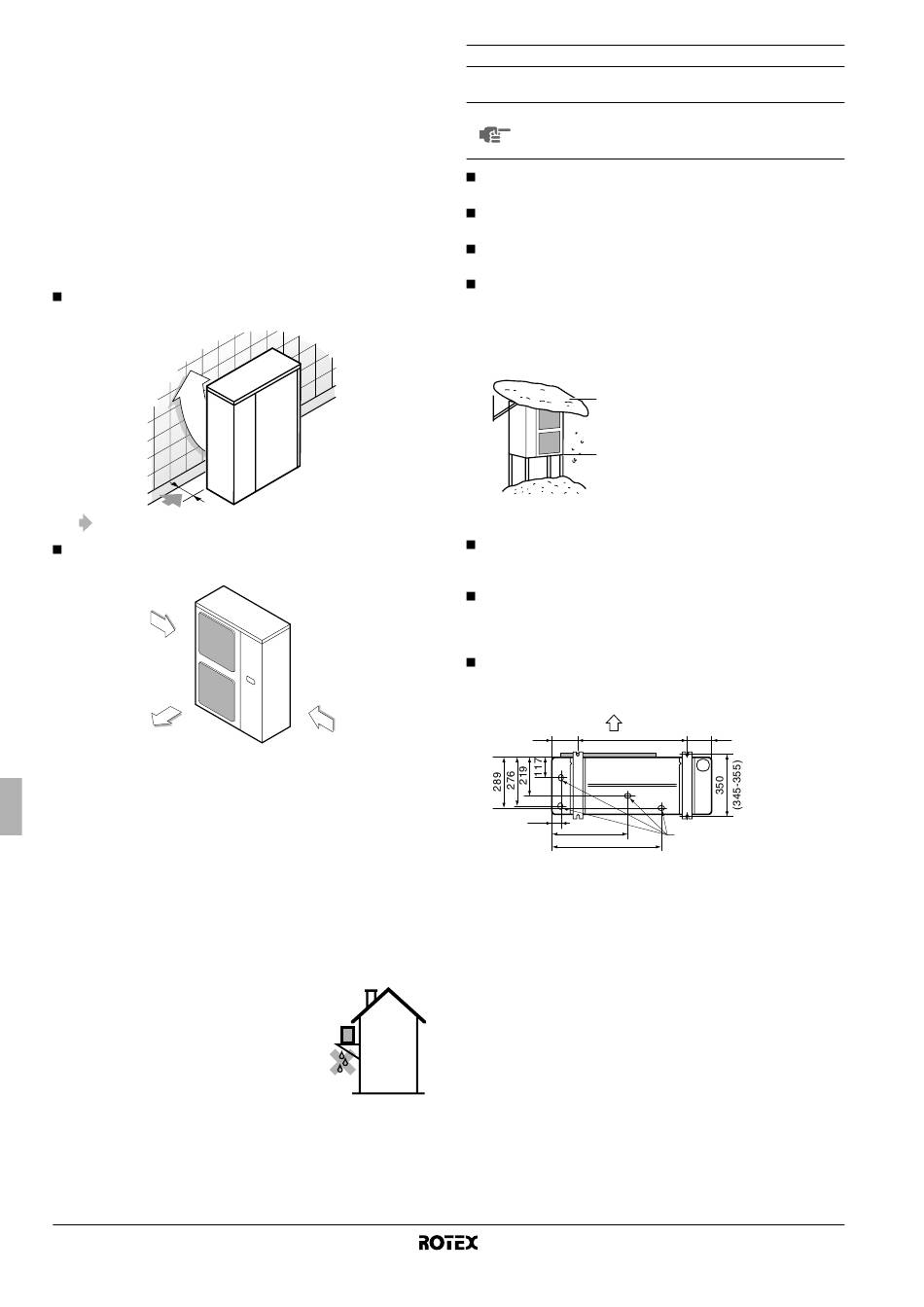

Far riferimento alle figure per quanto riguarda l'installazione di
questa unità in un luogo in cui si prevede la direzione del vento.
Girare il lato di uscita dell'aria verso il muro dell'edificio, verso
una staccionata o una barriera frangivento.
Assicurarsi che vi sia spazio sufficiente per eseguire l'installazione
Disporre il lato di uscita con una angolazione corretta rispetto
alla direzione del vento.
Vento forte
Soffio d'aria
3 Predisporre un canale di drenaggio dell'acqua intorno alla base
per drenare l'acqua di scarico intorno all'unità.
4 Se lo scarico dell'acqua dalla macchina è difficoltoso, sistemare
la macchina su basi di cemento, ecc. (l'altezza dei blocchi non
deve superare 150 mm).
5 Se si installa la macchina su un telaio, applicare una piastra
resistente all'acqua a max. 150 mm dal lato inferiore dell'unità,
al fine di evitare infiltrazioni d'acqua dal basso.
6 Quando si installa l'unità in un luogo soggetto a frequenti
nevicate, prestare particolare attenzione a collocare la base di
appoggio il più in alto possibile.
7 Se l'unità viene montata in un telaio, si
consiglia di installare
impermeabile (non di serie) (a una
distanza non superiore a 150 mm dal lato
inferiore dell'unità) o di utilizzare un kit di
drenaggio (fare riferimento alla tabella
delle combinazioni "Opzioni possibili" a
pagina 3) per evitare che l'acqua di
scarico sgoccioli (vedere la figura).
Manuale d'installazione
4
Vento forte
una piastra

Scelta del luogo per climi freddi

Consultare "Modello" a pagina 3.
NOTA Quando si utilizza l'unità esterna in luoghi con basse
temperature ambiente esterne, accertarsi di seguire le
istruzioni descritte di seguito.
Per prevenire l'esposizione al vento, installare l'unità esterna
con il lato aspirazione rivolto verso la parete.
Non installare mai l'unità esterna in un luogo in cui il lato
aspirazione possa essere esposto direttamente al vento.
Per prevenire l'esposizione al vento, installare un deflettore sul
lato di uscita dell'aria dell'unità esterna.
Nelle aree soggette a forti cadute di neve, è fondamentale
scegliere un luogo d'installazione in cui la neve non possa in
alcun modo interferire con il funzionamento dell'unità. In caso di
possibili cadute di neve sui lati, accertarsi che la serpentina
dello scambiatore di calore non venga colpita dalla neve (se
necessario costruire una tettoia laterale).
1
2
P '
RECAUZIONI PER L INSTALLAZIONE
Controllare solidità e altezza dal suolo dell'installazione in modo
che la sezione non produca vibrazioni o rumore quando viene
azionata dopo l'installazione.
In conformità con il disegno della base di appoggio nella figura,
fissare saldamente l'unità usando i bulloni per la base di
appoggio (preparare quattro serie di bulloni per base di
appoggio M12, dadi e rondelle, acquistandoli sul posto).
Avvitare i bulloni per base di appoggio fino a che la loro distanza
dalla superficie della base di appoggio sia di 20 mm.
A
140 620
B
47
423
614
A Lato scarico
B Vista dal basso (mm)
C Foro di scarico
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unità esterna per pompe di calore aria-acqua
1 Costruire un'ampia tettoia.
2 Costruire un basamento.
Installare l'unità in posizione
abbastanza elevata rispetto al
terreno per evitare che venga
ricoperta dalla neve.
140
C
