7.3. Bauseitige Verkabelung im System-Überblick
WARNUNG
■
Unbedingt erst den Strom (die Stromversorgungs-
quelle) abschalten, bevor Elektroinstallationsarbeiten
ausgeführt werden.
■
Alle vor Ort vorgenommenen Verkabelungen müssen
von einem zugelassenen Elektriker durchgeführt
werden und der gültigen Gesetzgebung entsprechen.

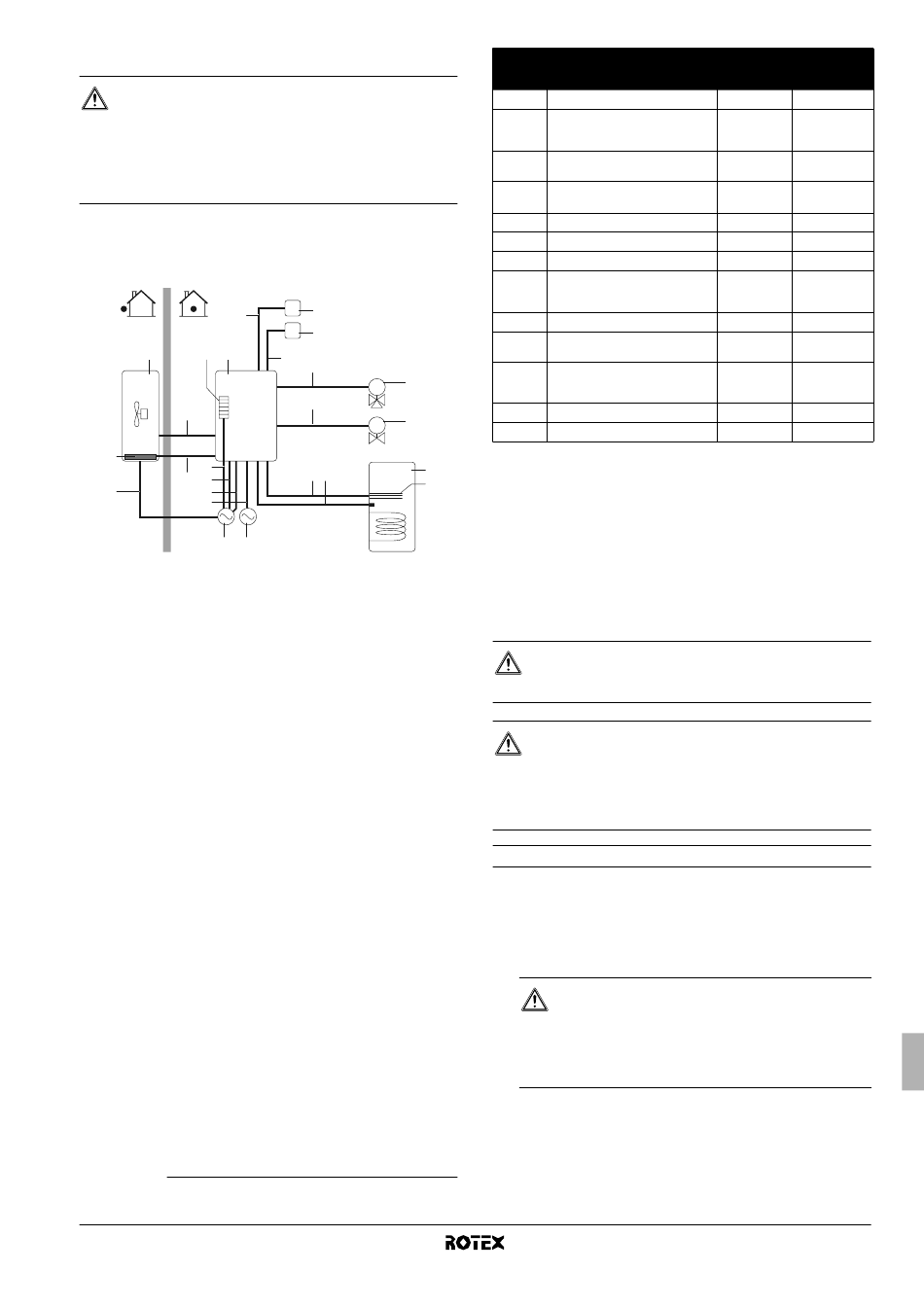

Die nachfolgende Abbildung gibt einen Überblick über die
erforderlichen elektrischen Anschlüsse, die zwischen bestimmten
Teilen der Anlage bauseitig hergestellt werden müssen. Siehe auch
"3.4. Typische Installationsbeispiele" auf Seite 4.
5
D
B E
2
C
4
3 10
1
11
13
A L
A Eigener Netzanschluss für Außeneinheit, Reserveheizung
und Zusatzheizung
B Außeneinheit
C Bodenplatten-Heizung
D Reserveheizung
E Inneneinheit
F Raumthermostat (optional)
G 3-Wege-Ventil für Brauchwassertank (optional)
H 2-Wege-Ventil für Kühlbetrieb (bauseitig zu liefern)
I Brauchwassertank (optional)
(2)
J Zusatzheizung
K Benutzerschnittstelle (digitaler Regler)
L Stromversorgung (Normaltarif-Netzanschluss: nur im Fall
eines Niedertarif-Netzanschlusses)
(1) Für den Tank ohne elektrische Zusatzheizung (RKHTS) wird die
Reserveheizung im Brauchwasser-Heizmodus verwendet.
(2) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
T
F
I
K
12
6
G
M
7
H
M
8 9
J
(1)
Element Beschreibung
1 Netzkabel für Außeneinheit
2 Netzanschluss und
Kommunikationskabel der
Inneneinheit
3 Stromversorgungskabel für
Bodenplatten-Heizung
4 Netzkabel für Reserveheizung
5 Raumthermostat-Kabel
6 Steuerkabel des 3-Wege-Ventils
7 Steuerkabel des 2-Wege-Ventils
8 Zusatzheizung-
Stromversorgungskabel und
Thermoschutzkabel
9 Thermistorkabel
10 Netzanschlusskabel der
Zusatzheizung
11 Stromversorgungskabel für
Niedertarif-Netzanschluss
(spannungsfreier Kontakt)
12 Kabel Benutzerschnittstelle
13 Normaltarif-Netzanschluss
(a) Siehe Typenschild der Außeneinheit.
(b) Kabelquerschnitt 2,5 mm
I
(c) Das Kabel der Bodenplattenheizung kann nur eingesetzt werden in
Kombination mit RRLQ_AA/AB/BA oder wenn das optionale EKBPHT-Kit
installiert wird. Die Außeneinheit RRLQ_CA kontrolliert die Bodenplatten-
Heizung intern über die Platine der Außeneinheit.
(d) Kabelquerschnitt mindestens 0,75 mm
(e) Siehe Tabelle unter "Anschließen der Stromversorgung der Reserveheizung" auf
Seite 20.
(f) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
(g) Der Thermistor und das Anschlusskabel (12 m) werden zusammen mit der
Inneneinheit geliefert.
(h) Kabelquerschnitt 0,75 mm
Der spannungsfreie Kontakt muss einer Last von mindestens
15 V Gleichspannung, 10 mA standhalten.
(i) Kabelquerschnitt 0,75 mm
VORSICHT
Die verwendeten Kabel und Kabelquerschnitte müssen der
gültigen Gesetzgebung entsprechen.
WARNUNG
Nach Durchführung
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss innerhalb
des Elektrokastens ordnungsgemäß und sicher hergestellt
sind.
Richtlinien für die bauseitige Verkabelung
■
Die meisten bauseitigen Kabel, die an die Inneneinheit
angeschlossen werden müssen, sind an der Klemmleiste im
Schaltkasten anzuschließen. Um Zugang zum Klemmenblock
zu haben, nehmen Sie die obere Abdeckung der Inneneinheit
und die Wartungsblende
"5.1. Öffnen der Inneneinheit" auf Seite 10.
WARNUNG
Bevor Sie das Bedienfeld des Schaltkastens entfernen,
unbedingt
abschalten
Außeneinheit, die der Reserveheizung sowie die des
Brauchwassertanks (falls vorhanden).
Erforderliche
Anzahl der
Leiter
2+GND
3+GND
2
(c)
2+GND oder
3+GND
3 oder 4
2+GND
2+GND
4+GND
(f)
2
2+GND
(f)
2
2
2+GND
2
2
2 2
bis 1,25 mm ; maximale Länge: 50 m.
2 2
bis 1,25 mm ; maximale Länge: 500 m.
aller Elektroinstallationsarbeiten
des Schaltkastens
erst die gesamte Stromversorgung
– d.h. die Stromversorgung
Installationsanleitung
Maximaler
Betriebsstrom
(a)
(b)
(d)
(e)
(d)
100 mA
(d)
100 mA
(d)
100 mA
(b)
(g)
13 A
(h)
(i)
(b)
ab, siehe
der
