Cablajul de legătură
AVERTIZARE
■
În cablajul fix trebuie intercalat un întrerupător
principal sau un alt mijloc de deconectare cu separare
de contact la toţi polii, în conformitate cu legislaţia
locală şi naţională relevantă.
■
Decuplaţi alimentarea de la reţea înainte de a efectua
orice conexiune.
■
Tot cablajul de legătură şi toate componentele trebuie
instalate de un electrician autorizat şi trebuie să se
conformeze reglementărilor europene şi naţionale
relevante.
■
Cablajul de legătură trebuie executat în conformitate
cu schema de conexiuni furnizată cu unitatea şi cu
instrucţiunile date mai jos.
■
Aveţi grijă să folosiţi un circuit electric de alimentare
special alocat. Nu folosiţi niciodată o sursă de
alimentare în comun cu un alt aparat.
■
Aveţi grijă să instalaţi legătura la pământ. Nu
conectaţi împământarea unităţii la o conductă de
utilităţi, circuit absorbant de impulsuri, sau o linie de
împământare telefonică. Legarea incompletă la
pământ poate cauza electrocutare.
■
Aveţi grijă să instalaţi un protector faţă de scurgerea
la pământ (30 mA). Neprocedând astfel pot surveni
electrocutări.
Prezentare

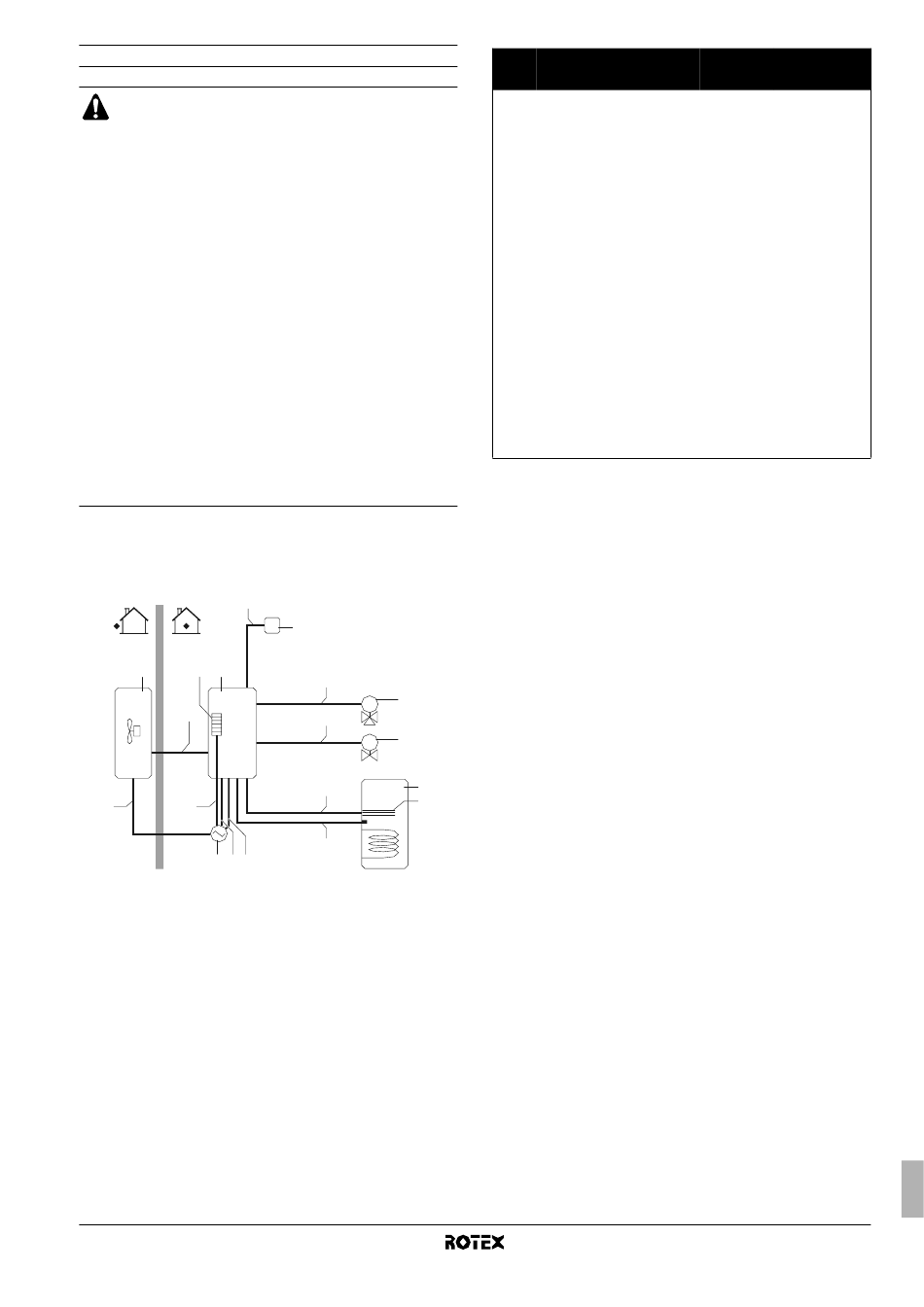

Ilustraţiile de mai jos prezintă cablajul de legătură necesar dintre mai
multe părţi ale instalaţiei. Consultaţi de asemenea "Exemple tipice de
aplicaţii" la pagina 3.
4
C
B D
2
1 3
A 10 9
A Circuit electric unic
pentru unitatea
exterioară, încălzitorul
de rezervă şi încălzitorul
auxiliar
B Unitatea exterioară
C Încălzitor de rezervă
D Unitatea interioară
E Termostat de încăpere
(procurare la faţa
locului, opţional)
RKHBH/X016AB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50205-1A
T
E
5
F
M
6
G
M
H
7
I
8
F Ventil cu 3 căi pentru
rezervorul de apă
menajeră caldă
(procurare la faţa
locului, opţional)
G Ventil cu 2 căi pentru
modul de răcire
(procurare la faţa
locului, opţional)
H Rezervor de apă
menajeră caldă
(opţional)
I Încălzitor auxiliar
(opţional)
Articol Descriere
1 Cablu de alimentare de la reţea
pentru unitatea exterioară
2 Cablu de alimentare de la reţea
şi de comunicaţii al unităţii
interioare
3 Cablul de alimentare de la
reţea al încălzitorului de
rezervă
4 Cablul termostatului de
încăpere
5 Cablul de control al ventilului
cu 3 căi
6 Cablu de control al ventilului cu
2 căi
7 Cablu de alimentare de la reţea
şi de protecţie termică al
încălzitorului auxiliar
8 Cablul termistorului
9 Cablul de alimentare al reţele
de alimentare cu tarife
diferenţiate (contact fără
tensiune)
10 Cablul de alimentare de la
reţea al încălzitorului auxiliar
(a) Consultaţi placa de identificare de pe unitatea exterioară
2
(b) Secţiunea cablului 2,5 mm
(c) A se vedea tabelul la "Conexiunea cablului de alimentare de la reţea a
încălzitorului de rezervă" la pagina 13.
(d) Secţiunea minimă a cablului 0,75 mm
(e) Termistorul şi cablul de conexiune (12 m) sunt livrate împreună cu rezervorul de
apă menajeră caldă.

Cablajul intern - Lista de componente

Consultaţi schema de conexiuni a cablajului intern furnizată cu
unitatea (în interiorul capacului cutiei de distribuţie a unităţii
interioare). Prescurtările folosite sunt prezentate mai jos.
A1P ..................Placa principală cu circuite imprimate
A2P ..................Placa cu circuite imprimate a telecomenzii(interfaţa
utilizatorului)
A3P ..................Termostat (procurare la faţa locului, PC= circuit de
alimentare intern)
A4P ..........*......Cartelă de adrese pentru alarma de la distanţă
E1H ..................Element al încălzitorului de rezervă 1
E2H ..................Element al încălzitorului de rezervă 2
E3H ..................Element al încălzitorului de rezervă 3
E4H ......... #......Încălzitor auxiliar
F1B ..................Siguranţă încălzitor de rezervă
F2B ......... #......Siguranţă încălzitor auxiliar
F1T...................Siguranţă termică (250 V, 94°C)
FU1 ..................Siguranţă 3,15 A T 250 V
FU2 ..................Siguranţă 5 A T 250 V
FuR,FuS...........Siguranţă 5 A 250 V pentru placa cu circuite
imprimate a alarmei la distanţă
K1M..................Contactor încălzitor de rezervă treapta 1
K2M..................Contactor încălzitor de rezervă treapta 2
K3M......... #......Contactor încălzitor auxiliar
K4M .................. Releul al pompei
K5M..................Contactor pentru încălzitorul de rezervă cu separare
de contact la toţi polii
M1P..................Pompă
M2S....... ##......Ventil cu 2 căi pentru modul de răcire
M3S......... #......ventil cu 3 căi: încălzirea duşumelei/apă menajeră
caldă
PHC1 ...............Circuit de intrare cuplor optoelectronic
Q1DI.................Protector faţă de scurgerea la pământ
Q1L ..................Dispozitiv de protecţie termică încălzitor de rezervă
Q2L,Q3L . #......Dispozitiv de protecţie termică încălzitor auxiliar
R1T ..................Termistor evacuare apă schimbător de căldură
Număr
necesar de Curent maxim
conductori de regim
(a)
2+GND
(b)
3+GND
(c)
2+GND sau
3+GND
(d)
3 sau 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(e)
2
2 (d)
100 mA
2+GND 13 A
2
