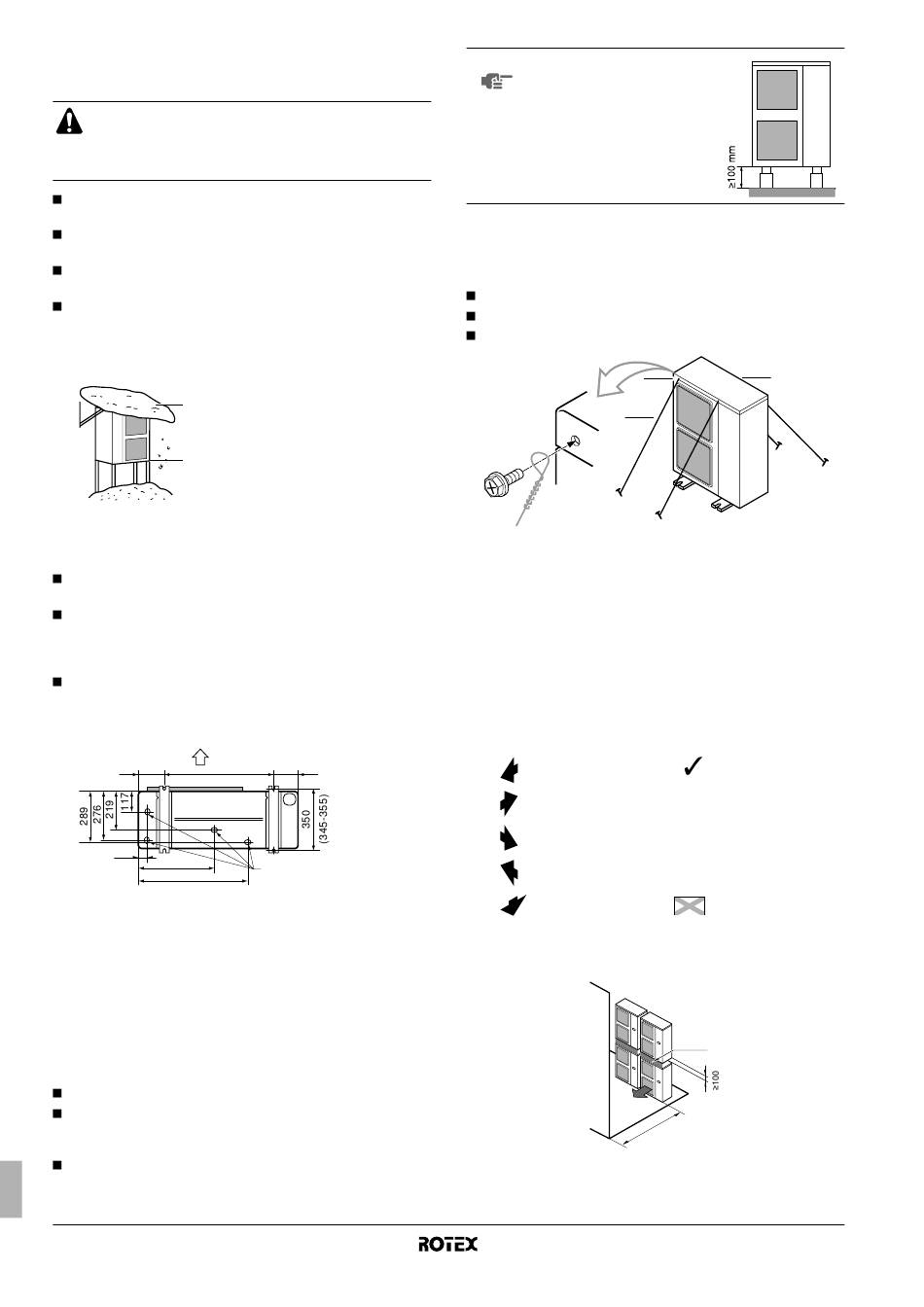

Selectarea amplasamentului în zonele cu climat rece
Consultaţi "Model" la pagina 2.
PRECAUŢIE
Când exploataţi unitatea exterioară la temperaturi joase
ale mediului exterior, asiguraţi-vă că urmaţi instrucţiunile
de mai jos.
Pentru a preveni expunerea la vânt, instalaţi unitatea exterioară
cu faţa sa de aspiraţie orientată spre perete.
Nu instalaţi niciodată unitatea exterioară într-un loc unde partea
de aspiraţie ar putea fi expusă direct vântului.
Pentru a preveni expunerea la vânt, instalaţi o placă deflectoare
pe partea de degajare a aerului din unitatea exterioară.
În zonele cu ninsori intense este foarte important să alegeţi un
loc de instalare unde zăpada să nu poată afecta unitatea. Dacă
sunt posibile ninsori laterale, aveţi grijă ca serpentina
schimbătorului de căldură să nu fie afectată de zăpadă (dacă e
necesar construiţi o învelitoare laterală).
1
2
Precauţii la instalare
Verificaţi soliditatea şi orizontalitatea terenului de instalare astfel
ca unitatea să nu producă vibraţie sau zgomot după instalare.
În conformitate cu schiţa fundaţiei din figură, fixaţi solid unitatea
cu şuruburile de fundaţie. (Pregătiţi patru seturi de şuruburi de
fundaţie M12 cu piuliţele şi şaibele respective, disponibile în
comerţ.)
Cel mai bine este să se înşurubeze şuruburile de fundaţie până
ce partea vizibilă are lungimea de 20 mm de la suprafaţa
fundaţiei.
A
140 620
B
47
423
614
A Partea de evacuare
B Vedere de jos (mm)
C Orificiu de scurgere
Evacuarea
Căutaţi în tabelul de combinaţii de la "Opţiuni posibile" la pagina 3
dacă tubulatura de evacuare este permisă. În cazul în care
tubulatura de evacuare este permisă la unitatea dvs. şi locul de
instalare necesită tubulatură de evacuare, urmaţi indicaţiile de mai
jos.
Seturile de evacuare pentru drenaj sunt disponibile ca opţiuni.
Dacă evacuarea din unitatea exterioară cauzează probleme (de
exemplu, dacă apa evacuată ar putea împroşca pe cei din jur)
utilizaţi un ştuţ de evacuare (opţional) la tubulatura de evacuare.
Aveţi grijă ca evacuarea să funcţioneze corespunzător.
Manual de instalare
4
1 Construiţi o învelitoare mare.
2 Construiţi un piedestal.
Instalaţi unitatea suficient de
sus faţă de sol pentru a preveni
acoperirea cu zăpadă.
140
C
NOTĂ Dacă orificiile de evacuare ale
unităţii exterioare sunt acoperite
de un soclu sau de suprafaţa
podelei, ridicaţi unitatea pentru
a asigura un spaţiu liber mai
mare de 100 mm sub unitatea
exterioară.
Metodă de instalare pentru prevenirea răsturnării
Dacă este necesară prevenirea răsturnării unităţii, instalaţi aşa cum
este prezentat în figură.
pregătiţi toate cele 4 cabluri aşa cum se indică în schiţă
Deşurubaţi placa superioară în cele 4 locuri indicate A şi B
Treceţi şuruburile prin inele şi înşurubaţi-le la loc, strâns.
A A
C
A Locul celor 2 orificii de fixare de pe faţa frontală a unităţii
B Locul celor 2 orificii de fixare de pe faţa posterioară a unităţii
C Cabluri: procurare la faţa locului
Instalarea în spaţiul de întreţinere
Numerele din figuri reprezintă dimensiunile în mm.
(Consultaţi "Precauţii la instalare" la pagina 4)
Precauţii
(A) În cazul instalării nesuprapuse (A se vedea figura 1)
Obstacol la faţa de
aspiraţie
Obstacol la faţa de
evacuare
Obstacol la stânga
Obstacol la dreapta
Obstacol de-asupra
(B) În cazul instalării suprapuse
1. În cazul existenţei unor obstacole în dreptul feţei de evacuare.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unitate exterioară pentru pompă termică aer la apă
B
Există un obstacol
1 În aceste cazuri,
închideţi fundul şasiului
instalaţiei pentru a
preveni ocolirea aerului
evacuat
2 În aceste cazuri, pot fi
instalate doar 2 unităţi.
Această situaţie nu este
permisă
A
≥1000
4PW50202-1
