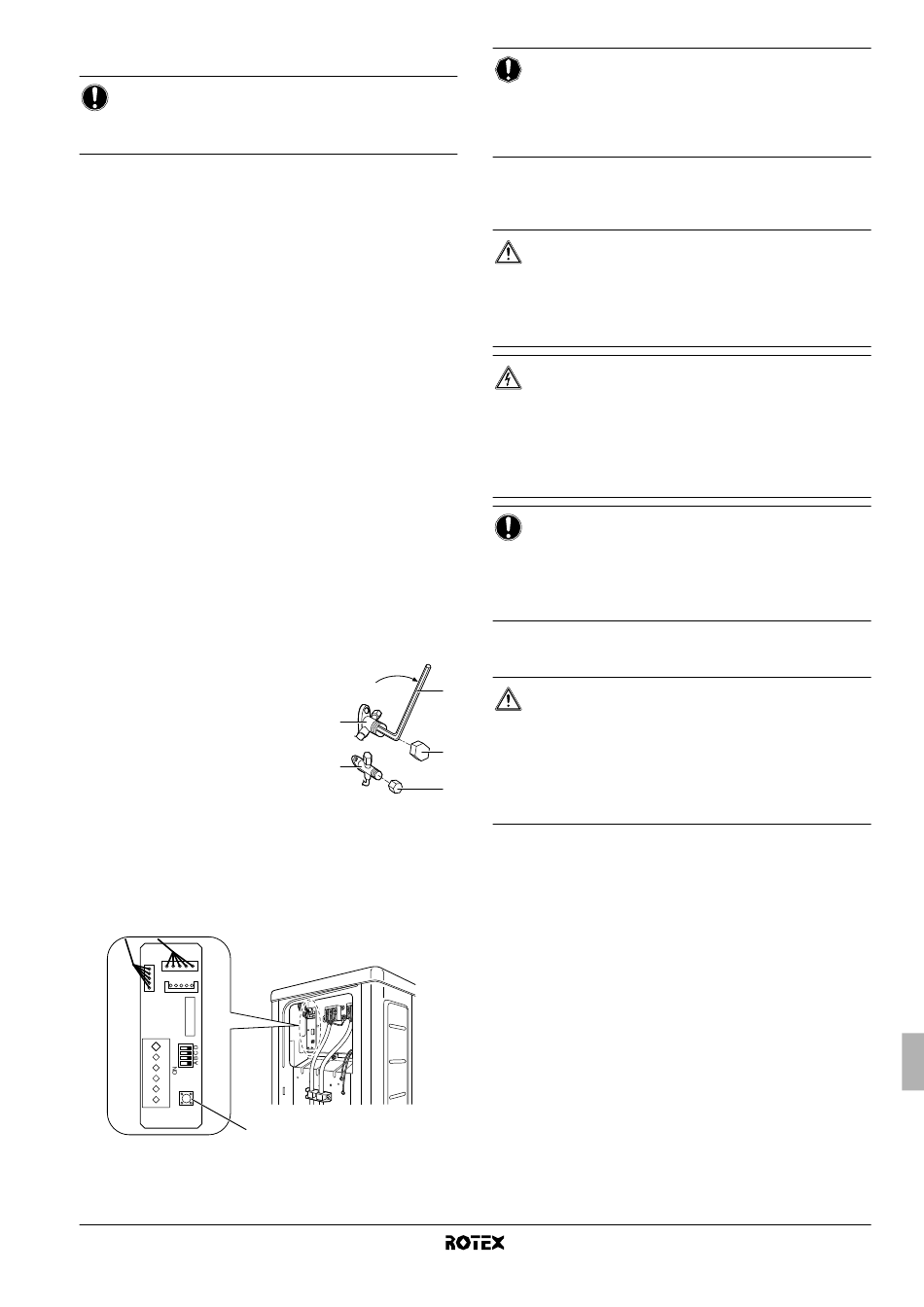

12.4. Tam şarj işlemi
BİLDİRİM
Şarj işlemine başlamadan önce, ünitenin dahili borularının
vakumlu kurutma işlemi gerçekleştirilerek boşaltıldığından
emin olun.
Tamamen yeniden şarj edilmesi gerekiyorsa, ünite üzerindeki etikete
bakın. Etikette soğutucu akışkan tipi ve gerekli miktarı yazılıdır.
Toplam şarj miktarı <birim: kg>
Soğutucu akışkan şarj miktarı (kg) sıvı borularının toplam
uzunluğuna bağlıdır.
Toplam soğutucu akışkan şarj miktarı=1,7 kg + (toplam sıvı borusu
×
uzunluğu (m) –10 m) 0,02
Hatırlatma: Fabrikada şarj edilen soğutucu akışkan miktarı 1,7 kg'dır.
13. Atık boşaltma işletimi
Çevreyi korumak için, ünitenin yerini değiştirmeden veya üniteyi
atmadan önce soğutucu akışkanı boşaltın. Boşaltma işlemi
sonucunda borulardaki tüm soğutucu akışkan dış üniteye boşalır.
13.1. Atık boşaltma prosedürü
1 Sıvı durdurma ve gaz durdurma vanalarının kapakları çıkartın.
2 Zorlamalı soğutma işlemi uygulayın.
3 5 ila 10 dakika (çok düşük dış ortam sıcaklıklarında (<–10°C)
yalnızca 1 ila 2 dakika) sonra sıvı durdurma vanasını bir Alyan
anahtarıyla kapatın.
4 2-3 dakika sonra gaz durdurma vanasını kapatın ve zorlamalı
soğutma işlemini durdurun.
1 Gaz kesme vanası
2 Kapatın
3 Alyan anahtarı
4 Vana kapağı
5 Sıvı durdurma vanası
13.2. Zorlamalı soğutma işlemi
1 Zorlamalı soğutmayı başlatmak için, SW1 zorlamalı çalıştırma
düğmesine basın.
2 Zorlamalı soğutmayı durdurmak için, SW1 zorlamalı çalıştırma
düğmesine tekrar basın.
S102
S2
LED-A
SW4
SW1
1
1 SW1 zorlamalı çalıştırma düğmesi
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
14. Elektrik kablo tesisatı
14.1. Elektrik kablo tesisatında dikkat edilecek hususlar
2
3
1
4
5
4
■
■
■
■
■
■
■
BİLDİRİM
Zorlamalı soğutma çalıştırması devam ederken, su
sıcaklığının 5°C'nin altına düşmemesine dikkat edin (iç
ünitede gösterilen sıcaklık değerini takip edin). Örneğin fan
coil cihazlarının tüm fanlarını etkinleştirerek sıcaklığın
düşmesini önleyebilirsiniz.
UYARI
■
Tüm kablo çalışmaları mutlaka yetkili bir elektrik
teknisyeni tarafından gerçekleştirilmelidir.
■
Elektrik bağlantıları sabit kablolara yapılmalıdır.
■
Sahada tedarik edilen tüm bileşenler ve tüm elektrik
yapıları mutlaka ilgili mevzuata uygun olmalıdır.
TEHLİKE: YÜKSEK GERİLİM
Elektrik çarpmasını önlemek için güç beslemesinin,
elektrikli parçaların servisine geçilmeden en az 1 dakika
önce kesildiğinden emin olun. 1 dakika geçse bile herhangi
bir parçaya temas etmeden önce her zaman ana devre
kapasitörlerinin terminallerindeki ve elektrikli parçalardaki
gerilimi ölçün ve gerilim değerlerinin 50 V DC veya daha
düşük olduğundan emin olun.
BİLDİRİM
Elektrik çalışmasından sorumlu kişiler için:
Soğutucu akışkan borularıyla ilgili çalışmalar tamamlanana
kadar üniteyi çalıştırmayın. (Borular hazır olmadan
ünitenin çalıştırılması, kompresörde
olacaktır.)
TEHLİKE
■
Terminal cihazlarına erişilmeye çalışılmadan önce
tüm besleme devreleri kesilmelidir.
■
İlgili mevzuata uygun bir topraklama kaçağı devre
kesicisinin takıldığından emin olun. Aksi takdirde,
elektrik çarpmasına yol açabilir.
■
Tüm kablo çalışmaları tamamlanana kadar ana
anahtarı açık konuma getirmeyin.
Yalnızca bakır teller kullanın.
Bir ana anahtar veya tüm kutuplarında bir kontak ayırma mevcut
diğer bağlantı kesme araçları mutlaka ilgili mevzuata uygun
olarak sabit kablolara bağlanmalıdır.
Bağlı kabloları kesinlikle üniteye sokmaya çalışmayın.
Kabloları, borularla (özellikle de yüksek basınç tarafındaki
borularla) temas etmeyecek şekilde sabitleyin.
Elektrik kablolarını "14.3. Güç beslemesinin ve üniteler arası
kabloların bağlanması", sayfa 14'deki şekilde gösterildiği gibi
kablo kelepçeleri kullanarak sabitleyin ve kabloların borularla
(özellikle de yüksek basınç tarafındaki borularla) temas
etmemesine dikkat edin.
Terminal konektörlerine dışarıdan baskı etki etmediğinden emin
olun.
Toprak kaçağı devre kesicisi monte edilirken, toprak kaçağı
devre kesicisinin gereksiz yere açılmasına engel olmak için
inverter ile uyumlu (yüksek frekans elektrik gürültüsüne dirençli)
olduğundan emin olun.
Güç besleme kablosu ve devre kesici mutlaka ilgili mevzuata
uygun olarak seçilmelidir.
arızaya neden
Montaj kılavuzu
13
