Item Descrição
1 Cabo de alimentação da
unidade de exterior
2 Cabo de alimentação
e comunicações da unidade
de interior
3 Cabo de alimentação do
aquecedor da base da
(c)
unidade
4 Cabo de alimentação do
aquecedor de reserva
5 Cabo do termóstato da divisão
6 Cabo de controlo da válvula
de 3 vias
7 Cabo de controlo da válvula
de 2 vias
8 Cabo de protecção
térmica e de alimentação
(f)
do aquecedor de apoio
9 Cabo do termístor
10 Cabo de alimentação do
(f)
aquecedor de apoio
11 Cabo de alimentação em
tarifário bonificado (contacto
isento de tensão)
12 Cabo da interface de utilizador
13 Alimentação no tarifário normal
por kWh
(a) Consulte a placa de especificações da unidade de exterior.
2
(b) Cabo de secção 2,5 mm
(c) O cabo do aquecedor da base da unidade só se aplica em combinação
com RRLQ_AA/AB/BA ou em caso de utilização do kit EKBPHT opcional.
A unidade de exterior RRLQ_CA controla o aquecedor da base da
unidade internamente através da placa de circuito impresso da unidade de
exterior.
(d) Cabo de secção mínima 0,75 mm
(e) Consulte a tabela em "Ligação da fonte de alimentação do aquecedor de
reserva" na página 20.
(f) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
(g) O termístor e o cabo de ligação (12 m) são fornecidos com a unidade de interior.
2
(h) Cabo de secção 0,75 mm a 1,25 mm
O contacto isento de tensão deve assegurar a carga mínima aplicável
de 15 V CC 10 mA.
2
(i) Cabo de secção 0,75 mm a 1,25 mm
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
ATENÇÃO
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Número de
condutores Corrente máxima
necessários de funcionamento
(a)
2+GND
(b)
3+GND
(d)
2
2+GND ou
(e)
3+GND
(d)
3 ou 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+terra
(g)
2
2+terra 13 A
(h)
2
(i)
2
(b)
2+terra
2
2
, comprimento máximo: 50 m.
2
, comprimento máximo: 500 m.
Recomendações para as ligações eléctricas
■
A maior parte das ligações eléctricas à unidade de interior
efectuam-se na placa de bornes da caixa de distribuição. Para
aceder à placa de bornes, retire a tampa superior da unidade de
interior e o painel de serviço da caixa de distribuição (consulte
"5.1. Abertura da unidade de interior" na página 10).
ATENÇÃO
Desligue toda a alimentação eléctrica (ou seja, as
fontes de alimentação da unidade de exterior, do
aquecedor de reserva e do tanque de água quente
doméstica, se este estiver instalado), antes de retirar
o painel da caixa de distribuição.
■
No fundo da caixa de distribuição encontra-se suportes para
fixação de baraços de cabos. Fixe todos os cabos com baraços
(fornecimento local).
■
É necessário utilizar um circuito de alimentação dedicado para
o aquecedor de reserva.
■
As instalações equipadas com um tanque de águas quentes
domésticas (opcional) necessitam
alimentação dedicado para o aquecedor de apoio
Consulte o manual de instalação do tanque de água quente
doméstica.
Ligação do cabo de alimentação e de comunicações da
unidade de interior
Requisitos para os cabos e circuitos de alimentação
A alimentação da unidade de interior deve ser efectuada através da
unidade de exterior. A comunicação de dados com a unidade de
exterior é efectuada através do mesmo cabo.
Relativamente a todas as indicações e especificações relativas
a cablagem local entre as unidades de interior e de exterior, consulte
o manual de instalação da unidade de exterior.
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação aos
terminais correctos, conforme se indica no esquema eléctrico
e na imagem que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
ligação à terra, na placa de montagem da caixa de distribuição.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
4 Quando encaminhar os cabos de saída, certifique-se de que
estes não obstruem o encaixe da tampa da unidade de interior
(consulte a imagem 3).

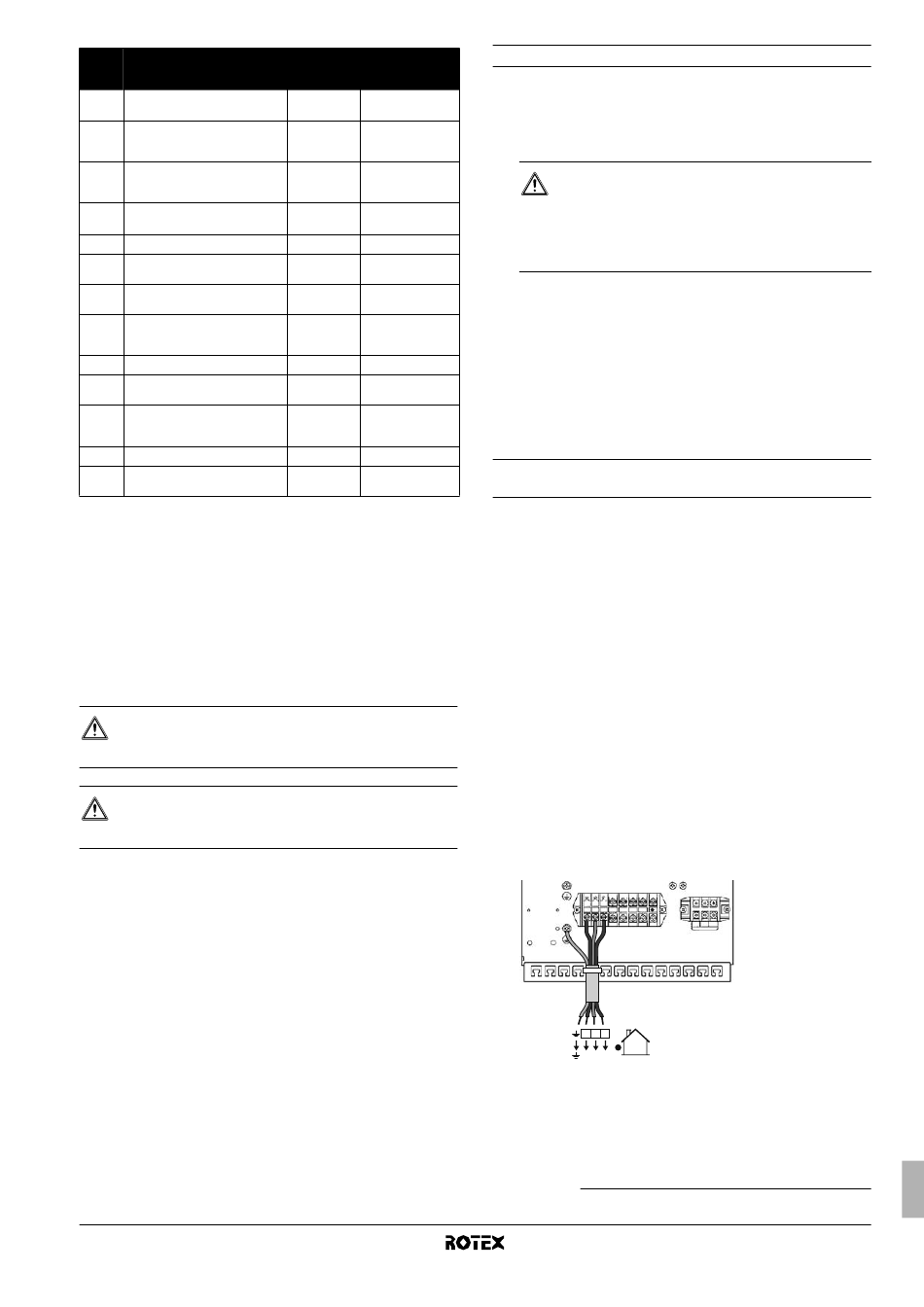

Nota: só são apresentadas as ligações locais relevantes.
X1M
1 2 3
1 2 3
1 2 3
(1) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
de um circuito de
(1)
.
X3M
