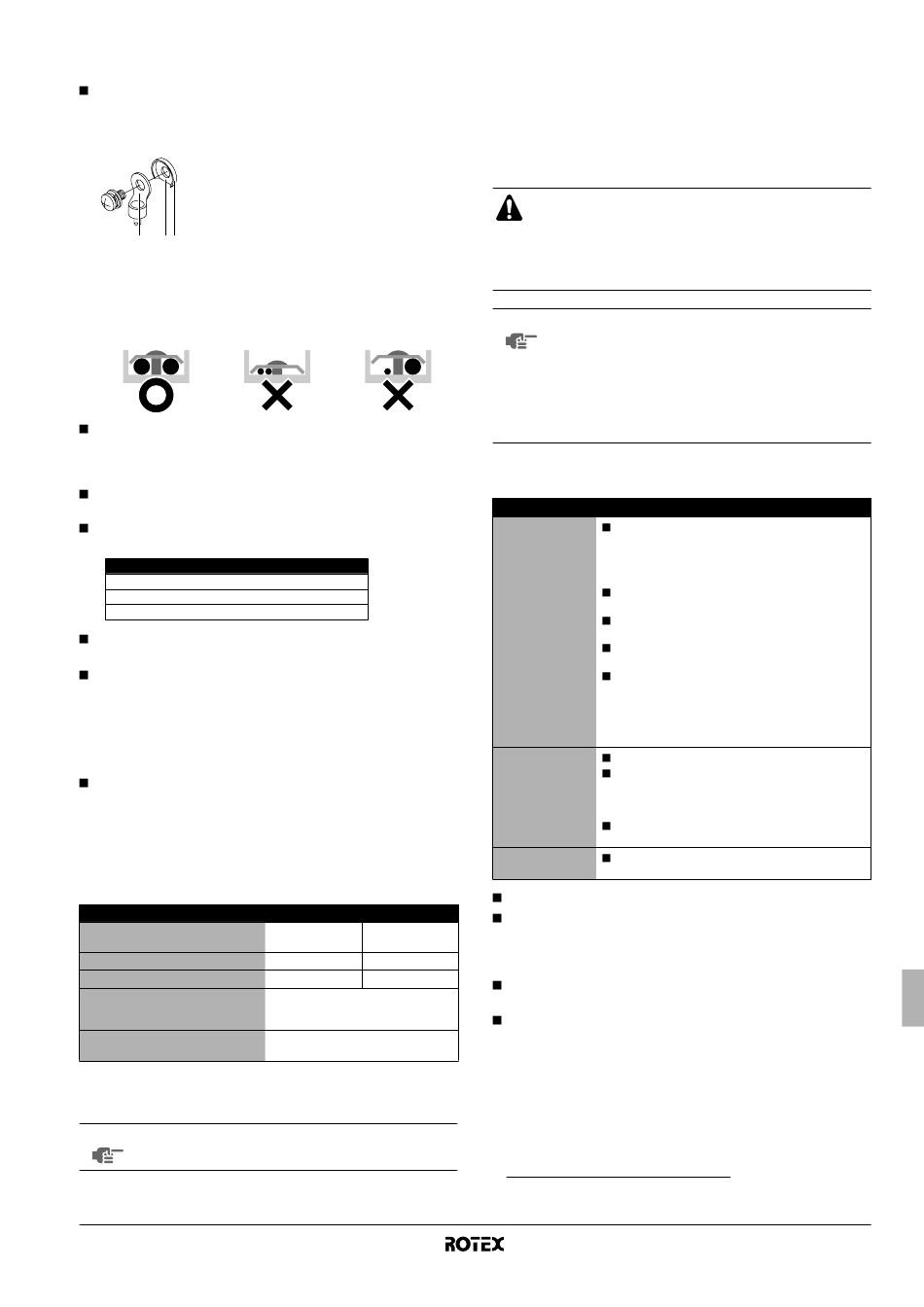

Precauciones para el cableado de la alimentación
eléctrica y el cableado interno de la unidad
Utilice una terminal con engarce redondo para la conexión a la
placa de la terminal de la fuente de alimentación. En caso que
no se pueda utilizar debido a razones inevitables, asegúrese de
observar las instrucciones siguientes.
1 Terminal de presión redondo
2 Sección abierta
3 Arandela cóncava
1 2 3
- No conecte cables de diferente calibre a la misma terminal
de fuente de alimentación. (Si la conexión está floja, se
puede provocar sobrecalentamiento.)
- Cuando conecte cables de mismo calibre, conéctelos de
acuerdo con la figura inferior.
Utilice el destornillador correcto para apretar los tornillos
terminales.
Los destornilladores pequeños pueden dañar el cabezal del
tornillo e impedir el adecuado ajuste.
Un exceso de ajuste de los tornillos terminales puede dañar los
tornillos.
Consulte la tabla inferior para los pares de fijación de los
tornillos terminales.
Par de fijación (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Consulte el manual de instalación que viene con la unidad
interior para el cableado de la unidad interior, etc.
Instale un interruptor automático de fugas a tierra y un fusible en
la línea de alimentación. (Ver figura 6)
1 Interruptor automático de fugas a tierra
2 Fusible
3 Control remoto
Al cablear, asegúrese de que los cables establecidos son los
que se usan, realice las conexiones completas, y fije los cables
de forma que ninguna fuerza exterior se aplique a las
terminales.
Especificaciones de los componentes de cableado
estándar
Amperaje mínimo del circuito
(a)
(MCA)
Fusible de obra recomendado
(b)
Tipo de cable
Tamaño
Tipo de cable para el cableado entre
las unidades
(a) Los valores indicados son valores máximos (para conocer los valores exactos,
consulte los datos eléctricos relativos a la combinación con una unidad interior).
(b) Sólo para los tubos protegidos, utilice H07RN-F si no se van a utilizar
tubos protegidos.
El interruptor automático de fugas a tierra deberá ser
NOTA
del tipo de alta velocidad, de 30 mA (<0,1 s).
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
4PW50202-1
1,2~1,8
2,0~3,0
3,0~4,0
V3 W1
28,2 13,5
32 A 20 A
H05VV-U3G H05VV-U5G
El tamaño del cableado debe cumplir
con los reglamentos locales y
nacionales
H05VV-U4G2.5
Para el modelo V3: Equipamiento que cumple la normativa EN/
(1)
IEC 61000-3-12
El diagrama de cableado puede verse en el interior de la placa
delantera de la unidad.
P
RUEBA DE FUNCIONAMIENTO
ADVERTENCIA
Es posible tocar accidentalmente las partes energizadas.
Nunca deje la unidad desprovista de vigilancia durante la
instalación o durante los trabajos de mantenimiento
cuando el panel de servicio esté retirado.
NOTA Tenga presente que durante el primer período de
funcionamiento de
alimentación requerida puede ser superior de la que
figura en la placa de especificaciones técnicas de la
unidad. Este fenómeno se produce debido a que el
compresor que necesita un tiempo de funcionamiento
de 50 horas antes de alcanzar el funcionamiento
perfecto y un consumo de alimentación estable.
Comprobaciones previas al funcionamiento
Elementos a comprobar
Cableado eléctrico ¿Está el cableado como se menciona en el
Cableado entre diagrama de cableado?
unidades Asegúrese de que no se ha olvidado ningún
Toma de tierra cableado y que no faltan fases ni hay inversión
de fases.
¿Está la unidad conectada a tierra de forma
segura?
¿Está el cableado entre las unidades conectado
correctamente en serie?
¿Algunos de los tornillos de sujeción del
cableado están poco apretados?
¿La resistencia de aislamiento es de al menos
1 MΩ?
- Para medir la resistencia de aislamiento
utilice un megatester para 500 V.
- No utilice un megatester para circuitos de
baja tensión.
Tubería de ¿Es el tamaño de la tubería el correcto?
refrigerante
¿Está el material de aislamiento para la tubería
sujeto firmemente?
¿Están aislados tanto los tubos de líquido como
los de gas?
¿Están abiertas las válvulas de parada tanto del
lado del líquido como del gas?
Refrigerante extra ¿Ha escrito el refrigerante extra y la longitud de
la tubería de refrigerante?
Asegúrese de realizar una prueba de funcionamiento.
Asegúrese de abrir completamente las válvulas de retención del
lado del líquido y del lado del gas. Si pone en funcionamiento la
unidad con las válvulas de cierre cerradas, el compresor
resultará dañado.
Asegúrese de realizar la primera prueba de funcionamiento de
la instalación ajustando la unidad en modo refrigeración.
Durante la prueba de funcionamiento, nunca deje la unidad sin
vigilancia con el panel frontal abierto.

Prueba de funcionamiento

Realice la prueba de funcionamiento de acuerdo con el manual de
instalación de la unidad interior para garantizar el correcto funciona-
miento de todas las funciones y componentes.
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
bajo voltaje con corriente de entrada de >16 A y ≤75 A por fase.
la unidad la entrada de
Manual de instalación
