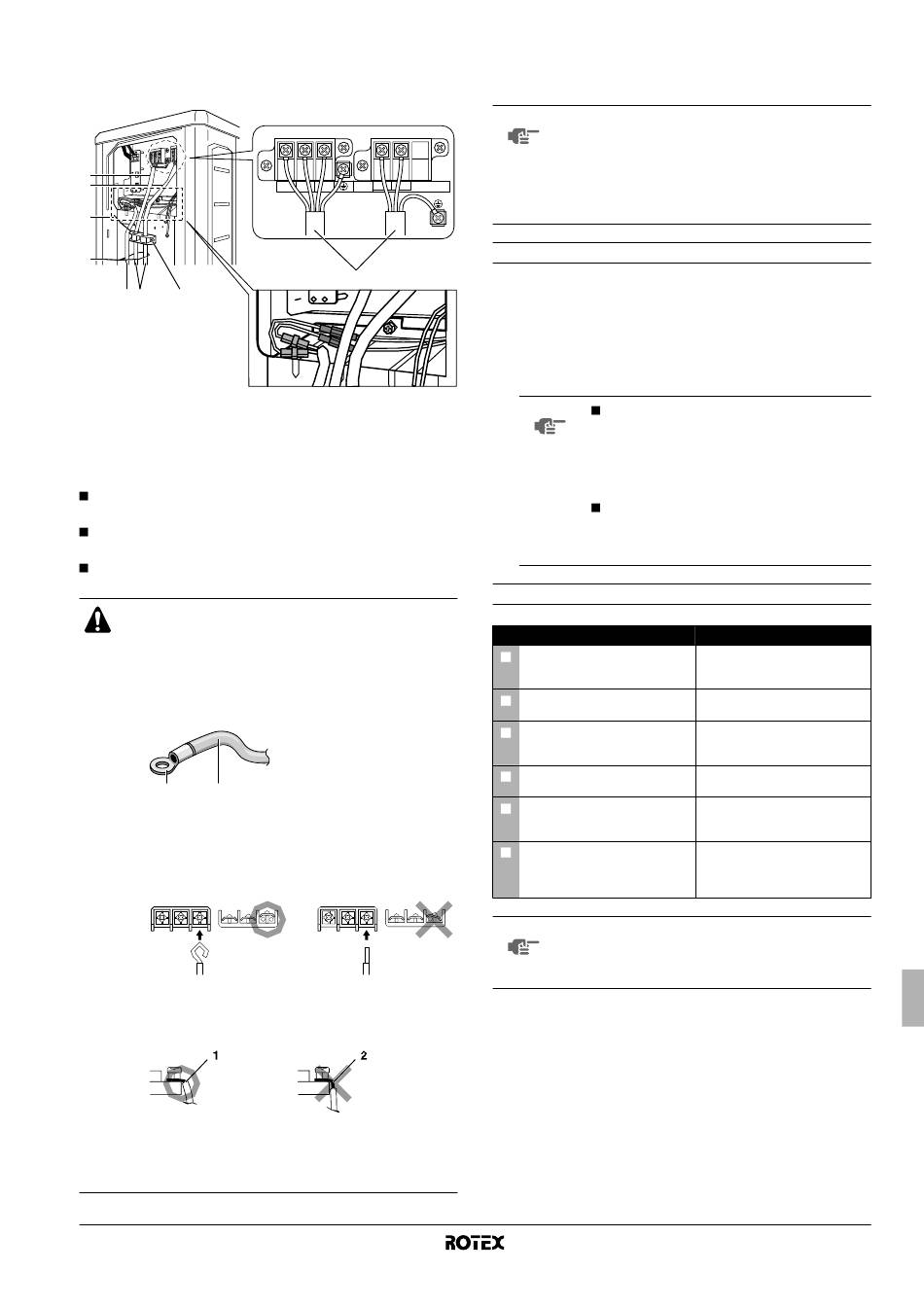

Prueba De Funcionamiento E Inspección Final; Prueba De Operación Y Funcionamiento; Elementos A Comprobar - Rotex RRHQ006BAV3 Manuel D'installation

Consejos
Observe las notas mencionadas más abajo cuando cablee la placa
de la terminal de la fuente de alimentación.
2
3
4
4
1 A B
1 Interconexión
2 Cable de alimentación
3 Cable de alimentación del calefactor de placas inferior
4 Brida de sujeción
Utilice el tipo de cableado especificado y conéctelo de forma
segura (A).
Fije la abrazadera de cables con seguridad, sin ejercer
demasiada fuerza sobre los extremos (B).
Dé forma a los cables para que queden bien fijados (C) a la tapa
de servicio y a la tapa de la válvula de cierre.
PRECAUCIÓN
1. En caso de que sea inevitable utilizar cables trenza-
dos, asegúrese de instalar los terminales engarzados
por la punta.
Inserte el terminal redondo engarzado del cable hasta
la parte protegida y fije el terminal mediante la
herramienta adecuada.
2 1
1 Cable trenzado
2 Terminal engarzado redondeado
2. Al conectar los cables a la placa de terminales mediante
un cable de un solo hilo, asegúrese de enroscarlo.
Si no realiza las conexiones adecuadamente podría
producirse sobrecalentamiento o incendios.
Pele el cable en el bloque de terminales:
1 Pele el extremo del cable hasta este punto
2 Si pela demasiado cable podría causar
electrocución o fugas.
RRHQ+RRLQ006~008BAV3
Unidad exterior para bomba de calor de aire-agua
4PW54244-1
1 2 3 L N
C
P
RUEBA DE FUNCIONAMIENTO E INSPECCIÓN
FINAL
NOTA Tenga presente que durante el primer período de
funcionamiento de la unidad, la entrada de alimentación
requerida puede ser superior a la que aparece en la
placa de especificaciones técnicas de la unidad. Este
fenómeno se debe a que el compresor necesita 50 horas
de funcionamiento para poder funcionar a la perfección y
alcanzar un consumo de alimentación estable.
Prueba de operación y funcionamiento
1 Mida la tensión en el lado primario del disyuntor de seguridad y
asegúrese de que esta sea de 230 V.
2 Realice la prueba de acuerdo con las instrucciones proporcio-
nadas en el manual de instalación en interiores, así como en el
manual de operación para garantizar el correcto funcionamiento
de todas las funciones y componentes.
La unidad requiere poca alimentación en
NOTA
modo standby. Si no se prevé utilizar el
equipo durante algún tiempo después de
realizar la instalación, cierre el disyuntor para
evitar un
innecesario.
Si el disyuntor se dispara para cortar la
alimentación a la unidad exterior, el sistema
restaurará el modo de funcionamiento origi-
nal cuando se restablezca la alimentación.

Elementos a comprobar

Comprobación
La unidad exterior está instalada
correctamente sobre una
superficie estable.
No hay fugas de refrigerante.
Las tuberías de gas y de líquido
refrigerante presentan
aislamiento térmico.
El sistema está conectado a tierra
correctamente.
Se utilizan los cables
especificados para establecer las
conexiones del cableado.
La admisión y la descarga de aire
de la unidad exterior está libre de
obstrucciones. Las válvulas de
cierre están abiertas.
NOTA Procure que el cliente opere la unidad por sí mismo
consultando el manual que viene con la unidad
interior. Informe al cliente sobre cómo operar la unidad
correctamente.
consumo de alimentación
Síntoma
Caída, vibración, ruido.
No se realiza la función
calefacción/refrigeración.
Fuga de agua.
Fuga eléctrica.
No funciona o está quemado.
No se realiza la función
calefacción/refrigeración.
Manual de instalación
10
