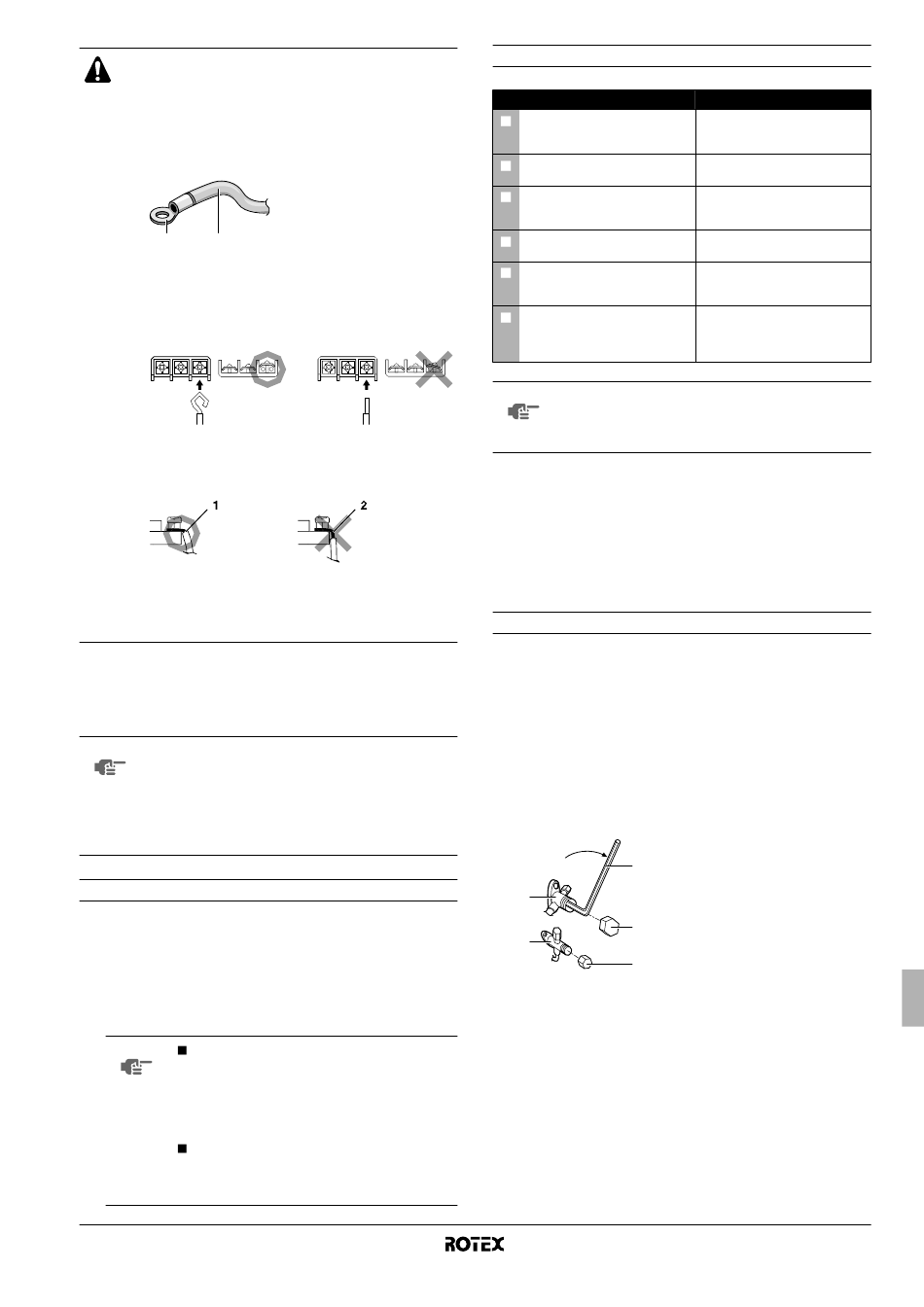

PRECAUCIÓN
1. En caso de que sea inevitable utilizar cables trenza-
dos, asegúrese de instalar los terminales engarzados
por la punta.
Inserte el terminal redondo engarzado del cable hasta
la parte protegida y fije el terminal mediante la
herramienta adecuada.
2 1
1 Cable trenzado
2 Terminal engarzado redondeado
2. Al conectar los cables a la placa de terminales mediante
un cable de un solo hilo, asegúrese de enroscarlo.
Si no realiza las conexiones adecuadamente podría
producirse sobrecalentamiento o incendios.
Pele el cable en el bloque de terminales:
1 Pele el extremo del cable hasta este punto
2 Si pela demasiado cable podría causar
electrocución o fugas.
P
RUEBA DE FUNCIONAMIENTO E INSPECCIÓN
FINAL
NOTA Tenga presente que durante el primer período de
funcionamiento de la unidad, la entrada de alimentación
requerida puede ser superior a la que aparece en la
placa de especificaciones técnicas de la unidad. Este
fenómeno se debe a que el compresor necesita 50 horas
de funcionamiento para poder funcionar a la perfección y
alcanzar un consumo de alimentación estable.
Prueba de operación y funcionamiento
1 Mida la tensión en el lado primario del disyuntor de seguridad y
asegúrese de que esta sea de 230 V.
2 Realice la prueba de acuerdo con las instrucciones proporcio-
nadas en el manual de instalación en interiores, así como en el
manual de operación para garantizar el correcto funcionamiento
de todas las funciones y componentes.
NOTA La unidad requiere poca alimentación en
modo standby. Si no se prevé utilizar el
equipo durante algún tiempo después de
realizar la instalación, cierre el disyuntor
para evitar un consumo de alimentación
innecesario.
Si el disyuntor se dispara para cortar la
alimentación a la unidad exterior, el sistema
restaurará el modo de funcionamiento origi-
nal cuando se restablezca la alimentación.
RRHQ006~008ADV3(8)
Unidad exterior para bomba de calor de aire-agua
4PW52843-1

Elementos a comprobar

Comprobación
La unidad exterior está instalada
correctamente sobre una
superficie estable.
No hay fugas de refrigerante.
Las tuberías de gas y de líquido
refrigerante presentan
aislamiento térmico.
El sistema está conectado a tierra
correctamente.
Se utilizan los cables
especificados para establecer las
conexiones del cableado.
La admisión y la descarga de aire
de la unidad exterior está libre de
obstrucciones. Las válvulas de
cierre están abiertas.
NOTA Procure que el cliente opere la unidad por sí mismo
consultando el manual que viene con la unidad
interior. Informe al cliente sobre cómo operar la unidad
correctamente.
O
PERACIÓN DE BOMBEO HACIA ABAJO
Para proteger el medio ambiente, asegúrese de realizar el bombeo
hacia abajo antes de cambiar de lugar o eliminar la unidad. La
operación de bombeo hacia abajo evacuará todo el refrigerante de la
tubería y lo enviará a la unidad exterior.
Operación de bombeo hacia abajo
1 Extraiga la tapa de la válvula de cierre de líquido y la válvula de
cierre de gas.
2 Realice la operación de refrigeración forzada.
3 Después de 5 a 10 minutos (después de 1 ó 2 minutos en caso
de temperaturas extremadamente bajas del entorno (<–10°C)),
cierre la válvula de cierre utilizando una llave hexagonal.
4 Después de 2 a 3 minutos, cierre la válvula de cierre de gas y
pare la operación de refrigeración forzada.
2
3
1
4
5
4
Síntoma
Caída, vibración, ruido.
No se realiza la función
calefacción/refrigeración.
Fuga de agua.
Fuga eléctrica.
No funciona o está quemado.
No se realiza la función
calefacción/refrigeración.
1 Válvula de cierre de gas
2 Cerrar
3 Llave hexagonal
4 Tapa de la válvula
5 Válvula de cierre de líquido
