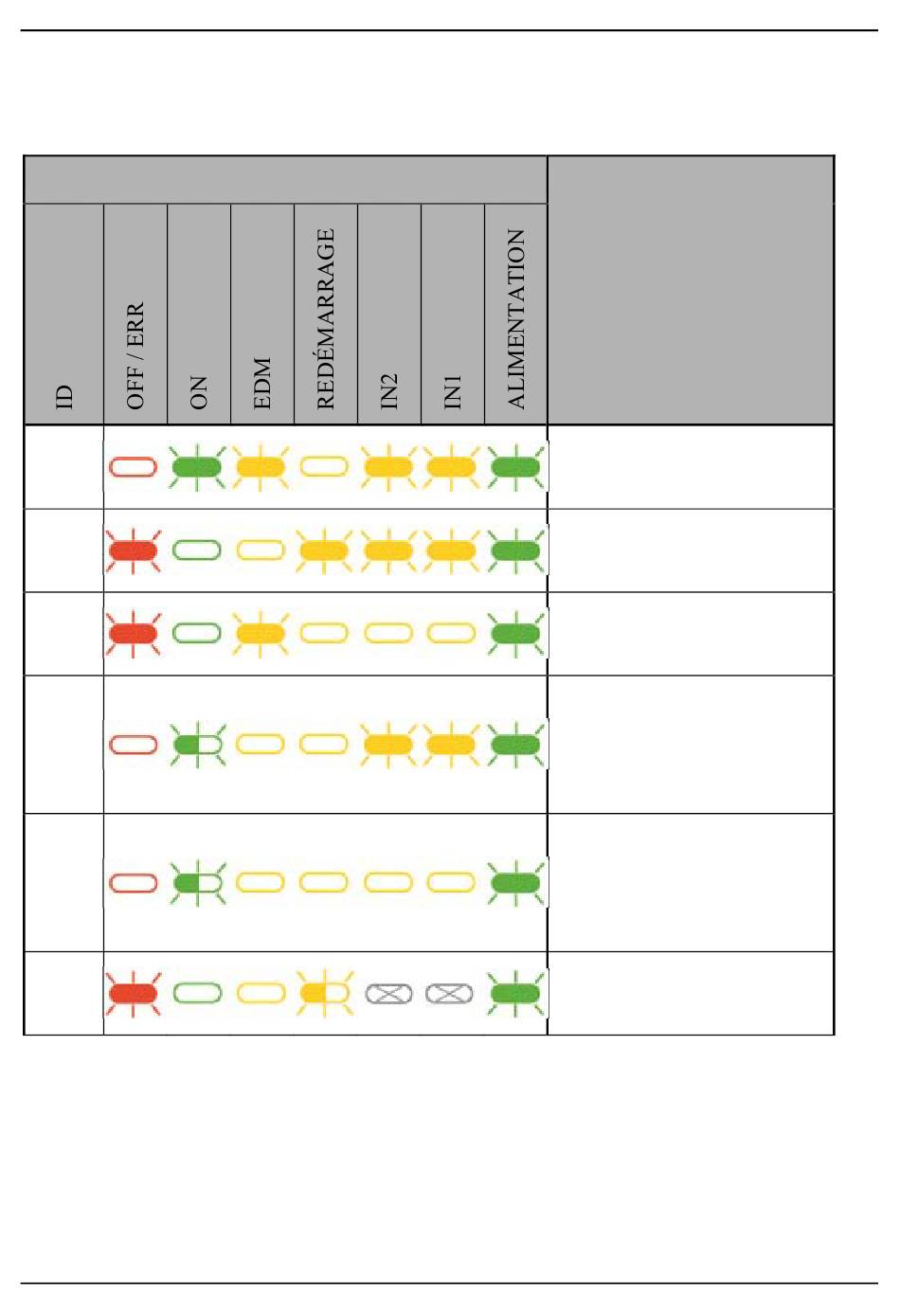

6.5 Exemples de VOYANTS du G9SR-BC□-□
6.5.1 Fonctionnement normal – VOYANTS du G9SR-BC□-□
VOYANT – Séquence signal
1.
2.
3.
4.
5.
6.
1) Le voyant vert ON clignote rapidement pour indiquer que la fonction de boucle
d'entrée est activée et qu'elle fonctionne correctement.
Description
T12 ON, T22 ON,
EDM désactivé.
Sortie active.
Attente de redémarrage.
EDM désactivé.
Sortie non activée.
T12 OFF, T22 OFF.
EDM désactivé.
Sortie non activée.
T12 ON, T22 ON.
EDM désactivé
Fonction de boucle d'entrée
activée, exécution du module
1)
OK.
T12 OFF, T22 OFF.
EDM désactivé
Fonction de boucle d'entrée
activée, exécution du module
1)
OK.
VOYANT de redémarrage
clignote lentement, en attente
d'une boucle d'entrée.
G9SR
