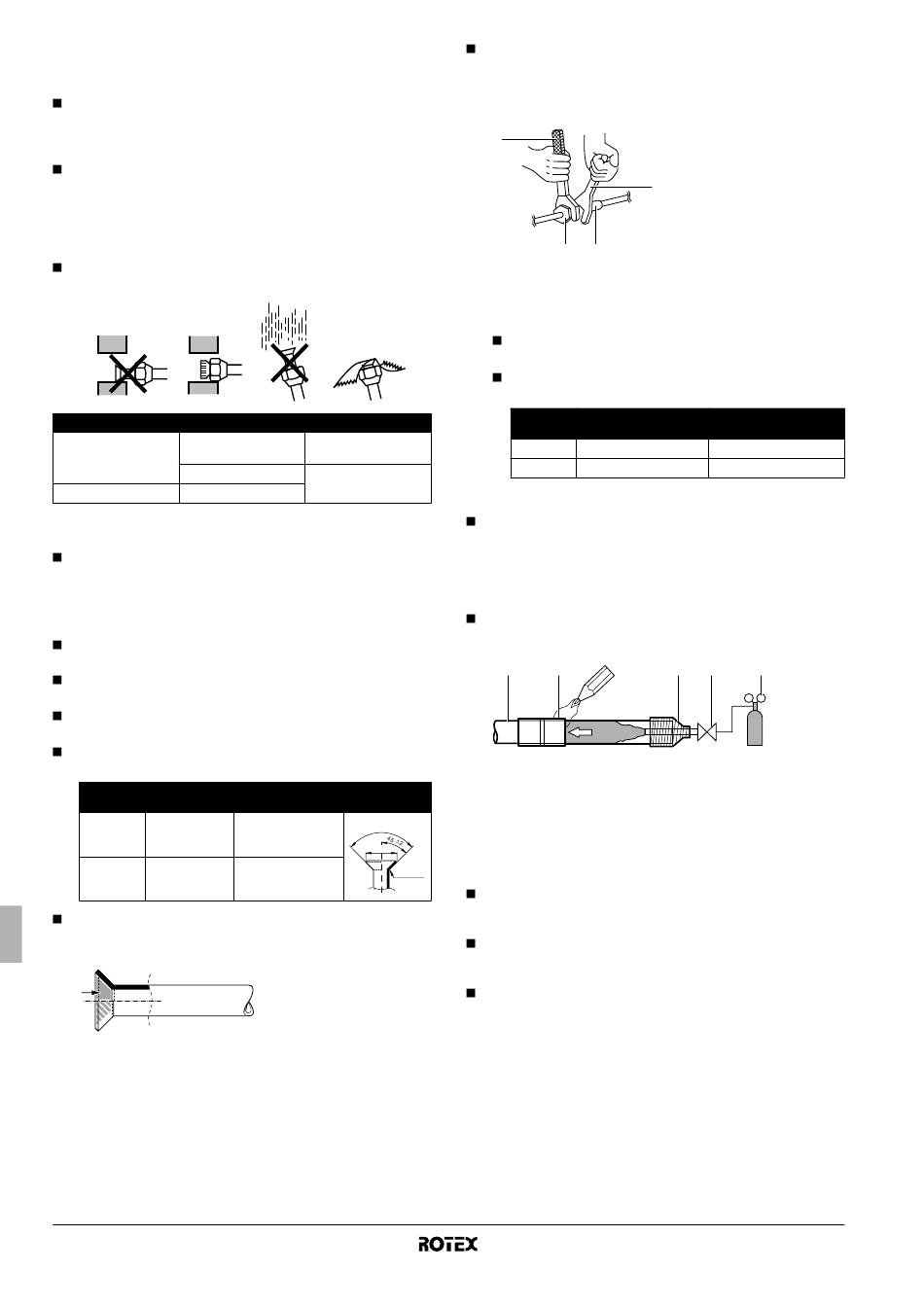

OORZORGSMAATREGELEN BIJ HET AANLEGGEN
VAN DE KOELMIDDELLEIDINGEN
Er mag niets anders dan het gespecificeerde koelmiddel in het
koelcircuit terechtkomen, zoals lucht, enz. Als bij het werken aan
de unit koelmiddel lekt, moet u de ruimte onmiddellijk goed
verluchten.
Gebruik uitsluitend R410A wanneer u koelmiddel bijvult
Installatiegereedschap:
Gebruik werktuigen (vulslang, manometerset, enz.) die uitsluitend
worden gebruikt voor systemen met R410A om te weerstaan aan
de druk en te voorkomen dat er vreemde materialen (zoals
minerale olie of vocht) in het systeem terechtkomen.
Knijp de leiding dicht of sluit ze af met tape om te voorkomen dat
er vuil, vloeistoffen of stof in terechtkomen.
Plaats Installatieperiode
Langer dan een
maand
Buitenunit
Korter dan een maand
Binnenunit Ongeacht de tijdsduur
Ga buitengewoon voorzichtig te werk wanneer u koperen
leidingen door een muur voert.
De leiding moet zo worden gemonteerd dat de flare niet
mechanisch wordt belast.
Richtlijnen voor flaren
Hergebruik nooit flares. Maak nieuwe flares om lekken te
voorkomen.
Gebruik een pijpensnijder en een flaregereedschap die geschikt
zijn voor het gebruikte koelmiddel.
Gebruik alleen de flaremoeren die bij de unit zijn meegeleverd.
Andere flaremoeren kunnen koelmiddellekken veroorzaken.
Zie de tabel voor flareafmetingen en aantrekkoppels (te vast
draaien zal de flare doen barsten).
Leiding- Aantrekkoppel
maat (mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
Montagehandleiding
6
Beveiligingsmethode
Knijp de leiding dicht
Knijp de leiding dicht
of plak ze af
Flareafmetingen A Flarevorm
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Draai een flaremoer altijd los met behulp van twee sleutels in
combinatie met elkaar.
Gebruik bij het aansluiten van de leidingen altijd een combinatie
van moersleutel en momentsleutel om de flaremoer vast te draaien
en te voorkomen dat de flaremoer barst en een lek veroorzaakt.
1
4 3
Alleen voor noodgevallen
Wanneer u geen andere keuze hebt dan de leiding zonder
momentsleutel te verbinden,
installatiemethode:
Draai de flaremoer vast met een moersleutel tot het
aantrekkoppel plots stijgt.
Ga vanaf dat punt voort met het aantrekken van de flaremoer
in de volgende hoek:
Leiding- Verdere aantrekhoek
maat (mm) (graden)
Ø9,5 60~90
Ø15,9 30~60
Richtlijnen voor hardsolderen
Blaas stikstof in de leiding bij het hardsolderen.
Doorblazen met stikstof voorkomt belangrijke afzettingen van
een geoxideerde filmlaag op de binnenkant van de leiding. Een
geoxideerde filmlaag heeft een nadelige invloed op de kleppen
en compressoren in het koelsysteem en voorkomt een goede
werking.
De stikstofdruk moet met een drukreduceerventiel op 0,02 MPa
worden ingesteld (d.w.z. net genoeg om te voelen op de huid).
1 2
6
1 Koelmiddelleiding
2 Te solderen deel
3 Tape
4 Handklep
5 Drukreduceerventiel
6 Stikstof
Gebruik geen anti-oxidanten
leidingverbindingen.
Residu's kunnen de leidingen blokkeren en de unit beschadigen.
Gebruik geen vloeimiddel bij het solderen van koper op de
koperen koelmiddelleiding. Gebruik bij het solderen fosforkoper
toevoegmetaal (BCuP) waarbij geen vloeimiddel wordt vereist.
Vloeimiddel heeft een uitermate schadelijke invloed op koel-
middelleidingen. Zo zal een chloorvloeimiddel corrosie van de
leidingen veroorzaken, of als het fluor bevat, zal het de
koelmiddelolie aantasten.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
1 Momentsleutel
2 Moersleutel
3 Leidingverbinding
2
4 Flare
volg dan de volgende
Aanbevolen armlengte
van moersleutel (mm)
±200
±300
3 4 5
6
bij het solderen van
Buitenunit voor lucht-water-warmtepomp
4PW50202-1
