Dans les zones côtières ou à d'autres endroits chargés en air
marin ou en sulfates, la corrosion peut réduire la durée de vie de
l'unité extérieure.
Etant donné que le liquide de purge sort de l'unité extérieure, ne
rien placer sous l'unité; celle-ci doit être protégée contre
l'humidité.
1 Sélectionner un lieu d'installation où les conditions suivantes
sont remplies et qui soit approuvé par le client.
- Endroits bien ventilés.
- Endroits où l'unité ne dérange pas les voisins.
- Endroits sécurisés pouvant supporter le poids et les
vibrations de l'unité et où l'unité peut être installée sur un
plan horizontal.
- Endroits à l'abri de gaz inflammables ou de fuites de
produits.
- L'équipement n'est pas destiné à une utilisation dans une
atmosphère potentiellement explosive.
- Endroits octroyant un espace suffisant pour l'entretien.
- Endroits d'où les tuyauteries et les câblages des unités
intérieures et extérieures se situent dans les limites
permises.
- Endroits où les fuites d'eau de l'unité ne peuvent pas
provoquer de détériorations (par ex. en cas d'obturation d'un
tuyau de purge).
- Endroits où la pluie peut être évitée autant que possible.
- Ne pas installer l'unité dans des endroits utilisés souvent
comme atelier.
S'il y a des travaux de construction (par ex. travaux de
découpe) occasionnant beaucoup de poussière, l'unité doit
être couverte.
- Ne pas placer d'objets ou d'équipement sur le dessus de
l'unité (plaque supérieure).
- Ne pas grimper, s'asseoir ou se tenir debout sur le dessus de
l'unité.
- Prendre les précautions suffisantes, conformément aux
normes locales et nationales pertinentes, en cas de fuite de
réfrigérant.
2 Lors de l'installation de l'unité à un endroit exposé au vent,
accorder plus particulièrement de l'attention aux points suivants.
Les vents violents de 5 m/sec ou plus, qui soufflent contre la
sortie d'air de l'unité extérieure entraînent des courts-circuits
(aspiration d'air de ventilation), et ceci peut avoir les
conséquences suivantes:
- Détérioration de la capacité de fonctionnement.
- Formation fréquente de givre pendant le fonctionnement en
chauffage.
- Interruption du fonctionnement provoquée par une pression
élevée.
- Lorsqu'un vent violent souffle continuellement en face de
l'unité, le ventilateur peut commencer à effectuer des
rotations très rapides jusqu'à ce qu'il se casse.
Se référer aux illustrations pour l'installation de cette unité dans
un lieu où la direction du vent peut être prévue.
3 Préparer un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées du pourtour de
l'appareil.
4 Si l'eau de l'unité a du mal à s'écouler, installez l'unité sur une
fondation en blocs de béton, etc. (la hauteur de la fondation ne
doit pas dépasser 150 mm maximum).
5 Si vous installez l'unité sur un bâti, installez une plaque étanche
dans environ 150 mm de la partie inférieure de l'unité pour
empêcher l'eau de pénétrer par le bas.
6 Lors de l'installation de l'unité dans un lieu fréquemment exposé
à la neige, veiller tout particulièrement à relever les fondations le
plus haut possible.
Manuel d'installation
4

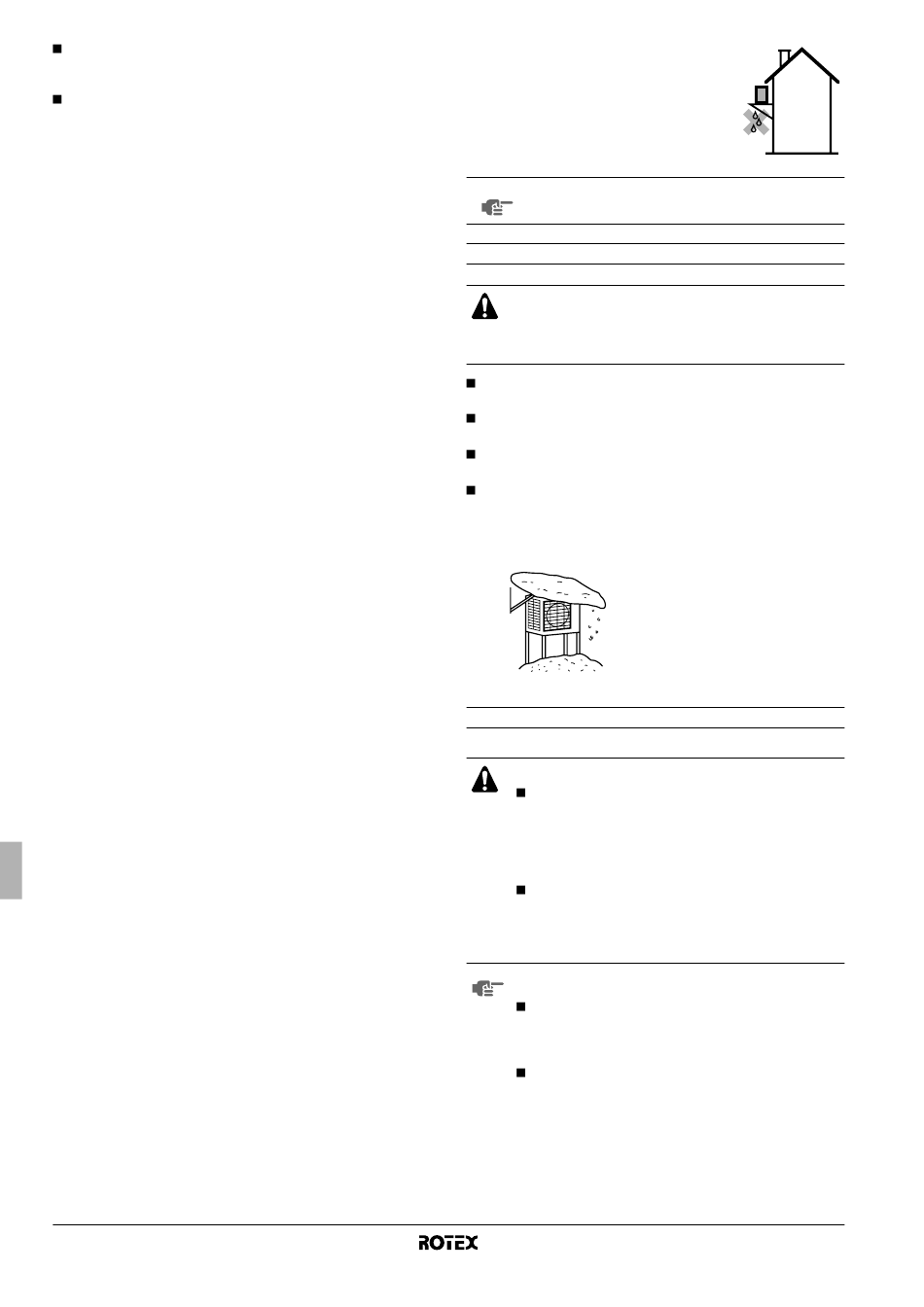

7 En cas d'installation de l'unité sur un bâti
de construction, installer une plaque
étanche (non fournie) (à 150 mm de la
face inférieure de l'unité) ou utiliser un kit
de purge (se reporter au tableau des
combinaisons dans "Options possibles" à
la page 3) pour éviter l'écoulement de
l'eau de drainage. (Voir illustration).
Les unités ne peuvent pas être suspendues au plafond
REMARQUE
ou empilées.

Choix d'un emplacement dans les pays froids

ATTENTION
Lors de l'utilisation d'une unité extérieure à une tempé-
rature extérieure basse, veiller à suivre les instructions
décrites ci-dessous.
Pour éviter toute exposition au vent, installer l'unité extérieure
avec le côté aspiration tourné vers le mur.
Ne jamais installer l'unité extérieure à un endroit où le côté
aspiration peut être exposé directement au vent.
Pour éviter toute exposition au vent, installer un déflecteur côté
décharge de l'unité extérieure.
Dans les régions exposées à de fortes chutes de neige, il est
important de choisir un lieu d'installation où la neige n'affectera
pas l'unité. Si des chutes de neige transversales sont possibles,
s'assurer que l'échangeur de chaleur n'est pas affecté par la
neige (si nécessaire, construire un auvent latéral).
Fabriquer un grand auvent.
Prévoir un piédestal.
Installer l'unité suffisamment en hauteur
pour éviter qu'elle soit recouverte par la
neige.
Spécifications des tuyaux de réfrigérant
ATTENTION
La tuyauterie et les autres pièces contenant de la
pression seront conformes à la réglementation
nationale et internationale en vigueur et seront
compatibles avec le réfrigérant. Utiliser du cuivre sans
couture désoxydé à l'acide phosphorique pour le
fluide de refroidissement.
L'installation sera effectuée par un technicien
frigoriste agréé, le choix des matériaux et l'installation
sera conforme à la réglementation nationale et inter-
nationale. En Europe, la norme EN378 est celle qui
sera respectée.
Aux personnes chargées des travaux de tuyauterie:
Assurez-vous que vous avez ouvert la vanne d'arrêt
après l'installation de la tuyauterie et que le vide d'air
est terminé. (Faire fonctionner l'unité avec une vanne
fermée peut casser le compresseur)
Il est interdit de relâcher le réfrigérant dans
l'atmosphère. Récupérez le réfrigérant conformément
à la récupération du fréon et de la législation en
matière de destruction.
Unité extérieure pour pompe à chaleur air à eau
RRHQ+RRLQ006~008BAV3
4PW54244-1
