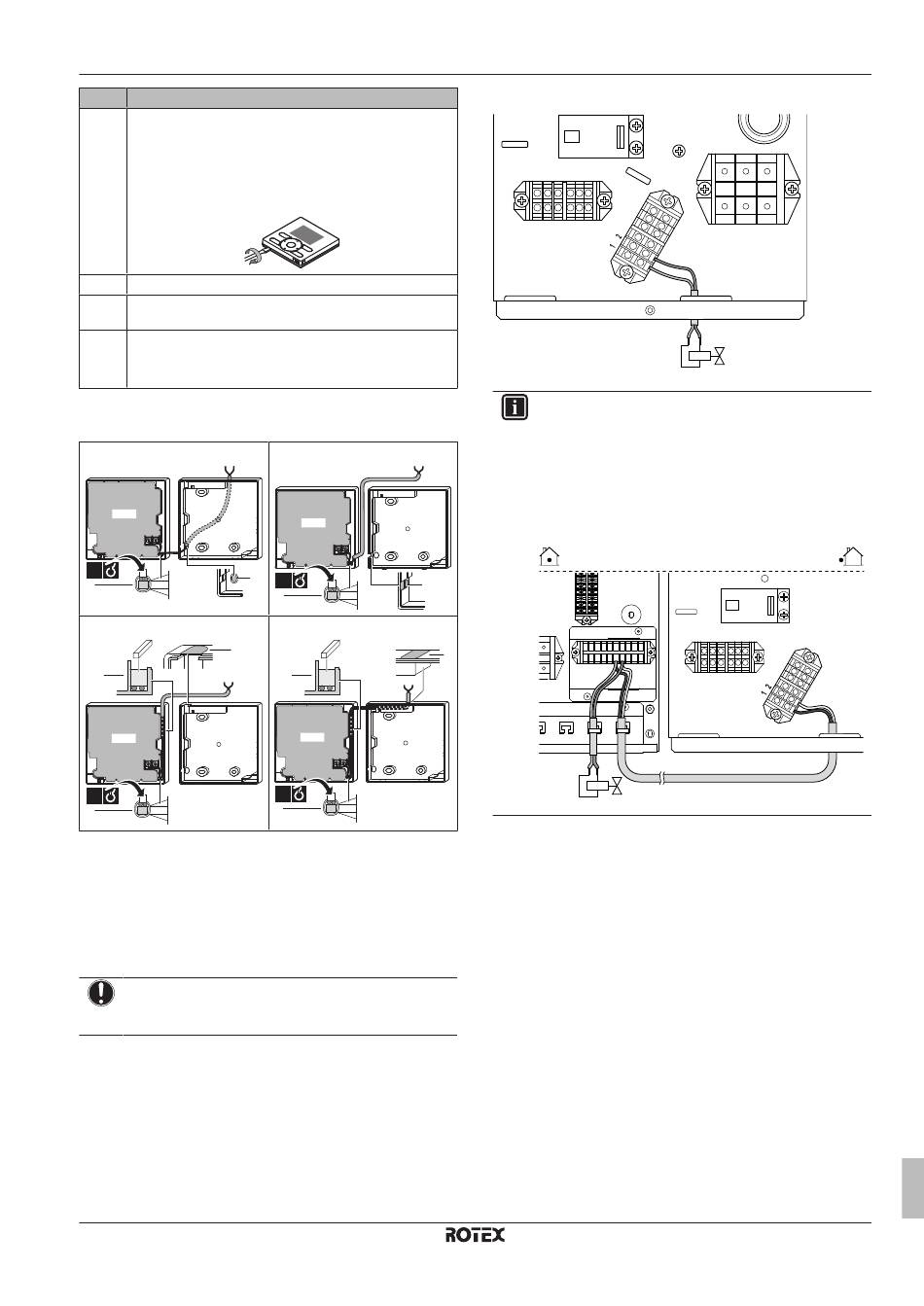

2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface utilisateur au mur.
4 Procédez au raccordement indiqué dans l'illustration 4A,
4B, 4C ou 4D.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
(a) L'interface utilisateur principale est nécessaire au
fonctionnement mais doit être commandée séparément
(option obligatoire).
4A Par l'arrière
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
4.4.4 Raccordement de la vanne d'arrêt
1 Raccordez le câble de commande de la vanne aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
REMARQUE
Raccordez uniquement les vannes NO (normalement
ouvertes).
RBLQ+RDLQ05+07CAV3
ROTEX HPSU basse température monobloc
4P417248-1A – 2016.02
Action
4B Par la gauche
PCB
1×
a
b
4D Par le centre supérieur
a
b
PCB
1×
b
NO
X5M
X3M
INFORMATIONS
Par défaut, la vanne d'arrêt doit être raccordée à l'unité
extérieure. Cependant, si un boîtier de commande
RKCB07CAV3 est présent dans le système, vous pouvez
également la raccorder au boîtier de commande. Pour ce
faire, raccordez les bornes X3M/1+2 de l'unité extérieure
aux bornes X8M/6+7 du boîtier de commande, puis
raccordez la vanne d'arrêt aux bornes X8M/6+7 du boîtier
de commande.
X2M
6 7
X8M
M2S
4.4.5 Raccordement de la pompe à eau chaude
sanitaire
1 Raccordez les bornes X3M/3+4 de l'unité extérieure au niveau
de la partie inférieure des bornes X8M/8+9 du boîtier de
commande RKCB07CAV3.
2 Raccordez le câble de la pompe d'eau chaude sanitaire au
niveau de la partie inférieure des bornes X8M/8+9 du boîtier de
commande.
4 Installation
X4M
M2S
X3M
X5M
