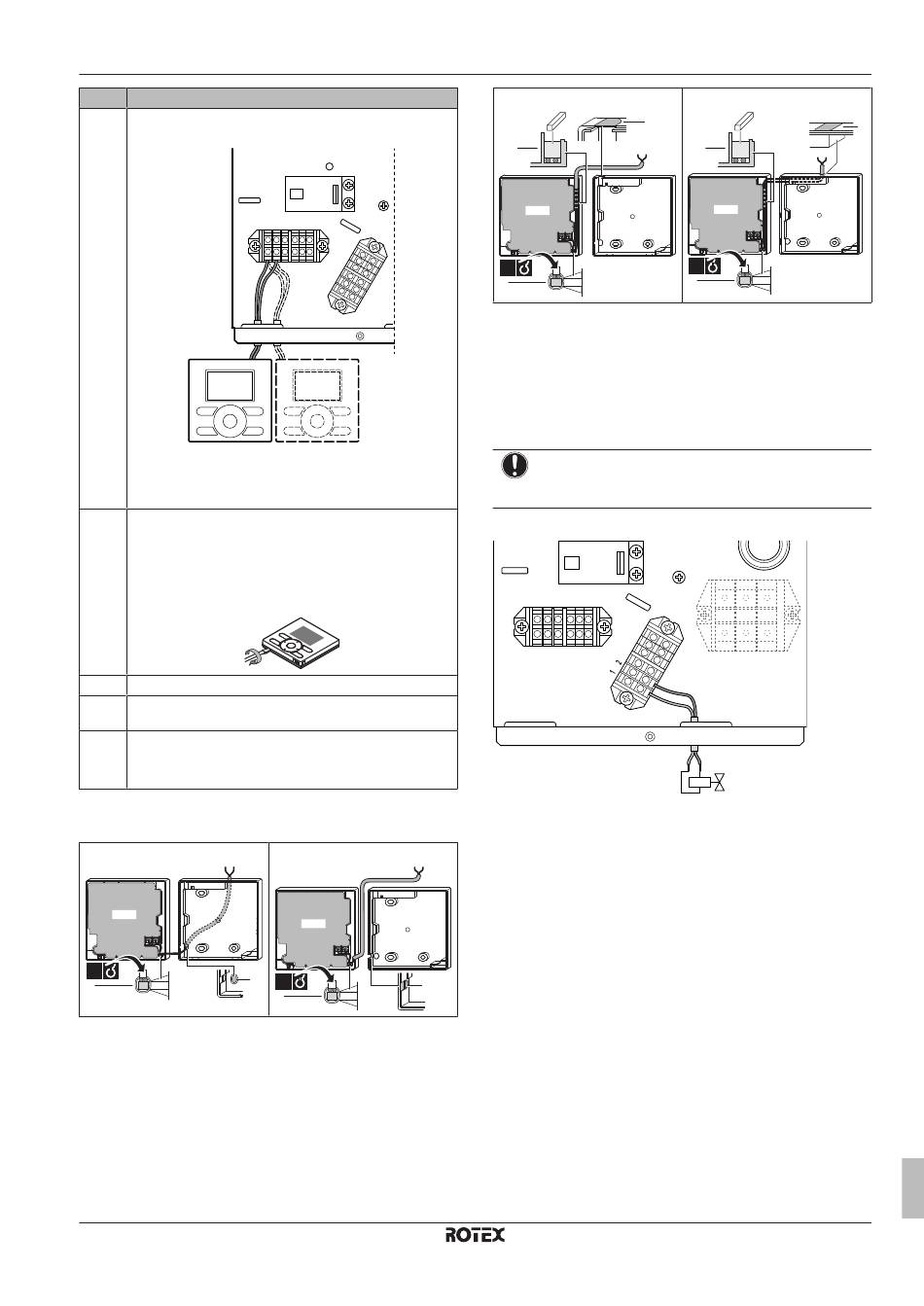

1 Raccordez le câble de l'interface utilisateur à l'unité
extérieure.
A5P
a
a Interface utilisateur principale
b Interface utilisateur en option
2 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
3 Fixez la plaque murale de l'interface utilisateur au mur.
4 Procédez au raccordement indiqué dans l'illustration 4A,
4B, 4C ou 4D.
5 Réinstallez la plaque avant sur la plaque murale.
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
(a) L'interface utilisateur principale est nécessaire au
fonctionnement mais doit être commandée séparément
(option obligatoire).
4A Par l'arrière
PCB
1×
a
b
RBLQ+RDLQ05+07CAV3
ROTEX HPSU basse température monobloc
4P417248-1D – 2018.06
Action
1 2
X5M
A5P
b
(a)
4B Par la gauche
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
4.4.4 Raccordement de la vanne d'arrêt
1 Raccordez le câble de commande de la vanne aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
REMARQUE
Raccordez uniquement les vannes NO (normalement
ouvertes).
NO
X5M
X3M
4 Installation
4D Par le centre supérieur
b
PCB
1×
b
M2S
Manuel d'installation
11
