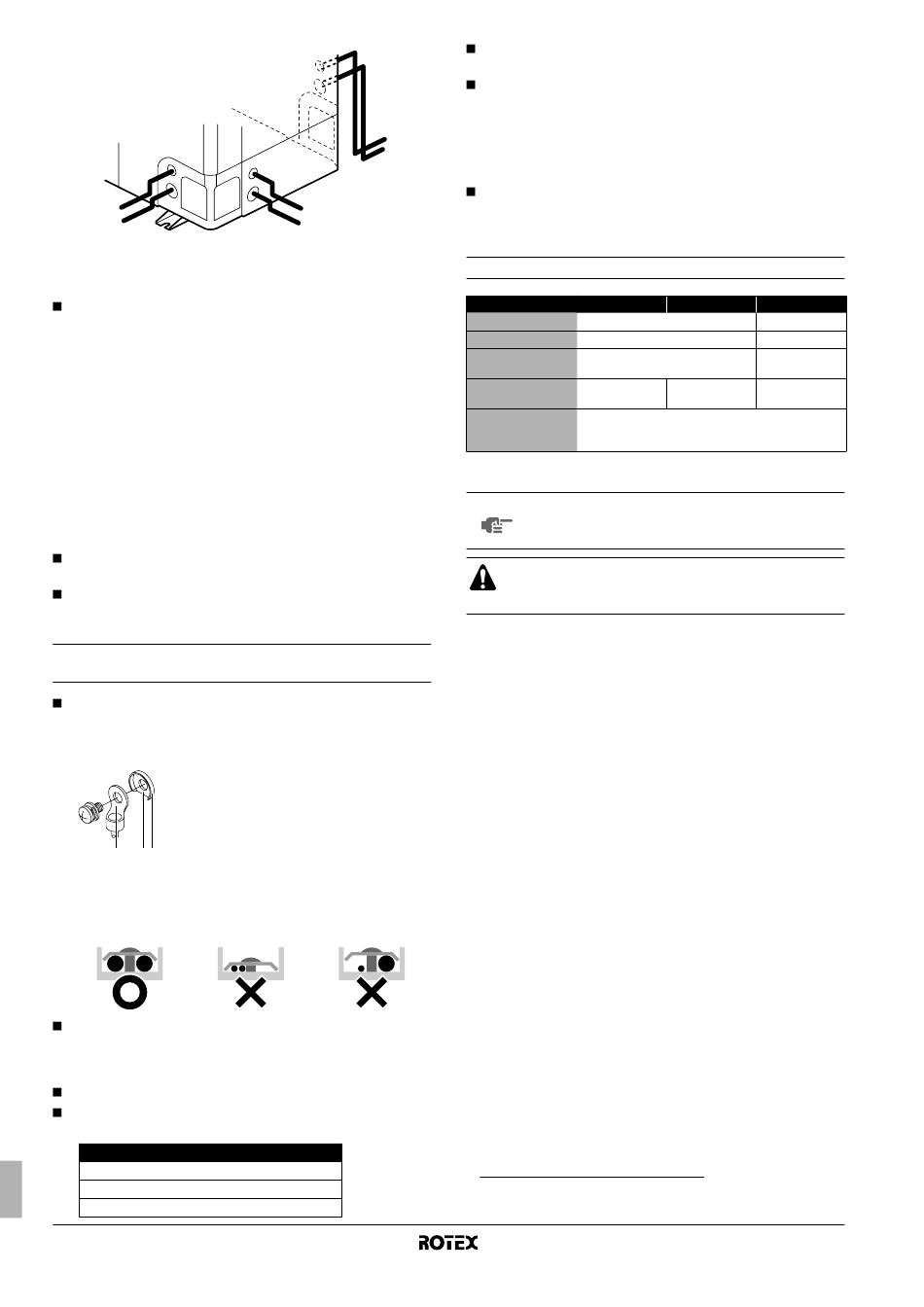

1 Reţeaua de alimentare, cablajul de împământare, şi dacă e
cazul: conductorul încălzitorului plăcii de fund
2 Cablajul între unităţi
Când cablurile sunt trase din unitate, se poate instala în orificiul
prestabilit un manşon de protecţie (inserţii PG) pentru
conductori. (A se vedea figura 3)
1 Cablu
2 Bucşă
3 Piuliţă
4 Cadru
5 Furtun
A Interior
B Exterior
Când nu utilizaţi un canal pentru cabluri, aveţi grijă să protejaţi
cablurile cu tuburi de vinil pentru a preveni tăierea cablurilor de
către muchia orificiului prestabilit.
Urmaţi schema de conexiuni electrice pentru lucrările de cablare
electrică.
Pozaţi cablurile şi fixaţi strâns capacul, astfel ca acesta să se
potrivească corespunzător.
Precauţii la cablarea reţelei electrice şi cablarea între
unităţi
Utilizaţi o bornă rotundă de tip sertizare pentru conexiunea la
placa de borne a alimentării de la reţea. În cazul în care aceasta
nu poate fi utilizată datorită unor motive inevitabile, aveţi grijă să
respectaţi următoarele instrucţiuni.
1 Papuc rotund de presiune
2 Secţiune de decupat
3 Şaibă cupă
1 2 3
- Nu conectaţi cabluri cu secţiuni diferite la aceeaşi bornă de
alimentare. (Legăturile slăbite pot cauza supraîncălzire.)
- Când conectaţi cabluri de aceeaşi secţiune, conectaţi-le în
conformitate cu figura de mai jos.
Utilizaţi şurubelniţa corespunzătoare pentru a strânge şuruburile
bornelor.
O şurubelniţă mică poate deteriora capul şurubului, împiedicând
strângerea corespunzătoare.
Strângerea exagerată a şuruburilor bornelor le poate deteriora.
Consultaţi tabelul de mai jos pentru cuplurile de strângere a
şuruburilor bornelor.
Cuplul de strângere (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Manual de instalare
13
2
1
2
1
1,2~1,8
2,0~3,0
3,0~4,0
Consultaţi manualul de instalare anexat unităţii interioare pentru
cablarea unităţii interioare, etc.
Ataşaţi un întreruptor de pierderi prin scurgeri la pământ şi
siguranţa la linia de alimentare. (A se vedea figura 6)
1 Întreruptor pentru scurgeri la pământ
2 Siguranţă
3 Telecomandă
La cablare, aveţi grijă să utilizaţi cablurile prescrise, să efectuaţi
complet conexiunile şi să fixaţi astfel cablurile încât pe borne să
nu se aplice forţe exterioare.
Specificaţiile componentelor standard de cablaj
RRHQ_V3
Faze şi frecvenţă
Tensiune 220~240 V
Siguranţă locală
recomandată
Intensitatea minimă a
28,2 A
(a)
circuitului
Tip de conductor
Secţiunea minimă a cablului de 2,5 mm
pentru cablajul între
unităţi
(a) Valorile specificate sunt valori maxime (vezi datele electrice ale combinaţiei cu
unitatea interioară pentru valorile exacte).
NOTĂ Selectaţi toate dimensiunile de cabluri şi conductori în
conformitate cu reglementările locale şi naţionale
relevante.
După finalizarea lucrărilor electrice, confirmaţi că fiecare
piesă şi bornă electrică din interiorul cutiei de piese
electrice este bine conectată.
Pentru modele V3: Echipament conform cu EN/IEC 61000-3-12
Diagrama instalaţiei electrice poate fi găsită în interiorul panoului
frontal al unităţii.
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru
curenţii armonici produşi de echipamentele conectate la sistemele publice
de tensiune joasă cu curent de intrare >16 A şi ≤75 A pe fază.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unitate exterioară pentru pompă termică aer la apă
RRLQ_V3 RRLQ_W1
1N~ 50 Hz 3N~ 50 Hz
380~415 V
32 A 20 A
28,7 A 14 A
2
şi aplicabilă
pentru 230 V
(1)
